配置向导 ​

【说明】：快速创建采集服务、采集通道、采集测点、上传服务、上传测点。
注：上传服务无需创建通道。

创建采集服务 ​

【说明】：采集服务是DASS的主要功能之一，主要用于完成各种现场设备实时数据的对接。通过在DASS内进行采集服务配置，实现盒子与设备间通信，并将采集数据存储至openPlant。
【操作】：

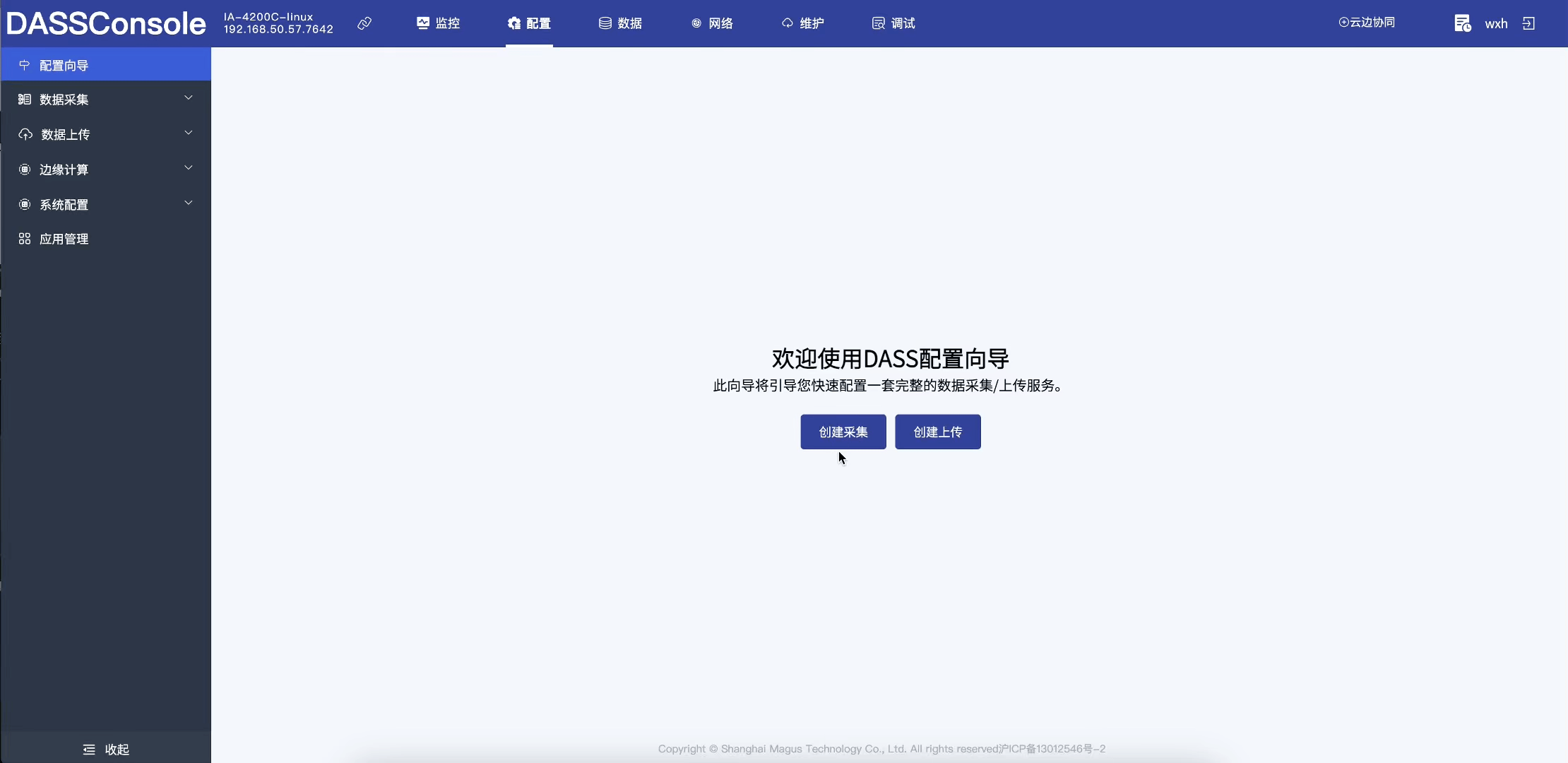

步骤1. 点击<创建采集>按钮。

image-20230731160755607

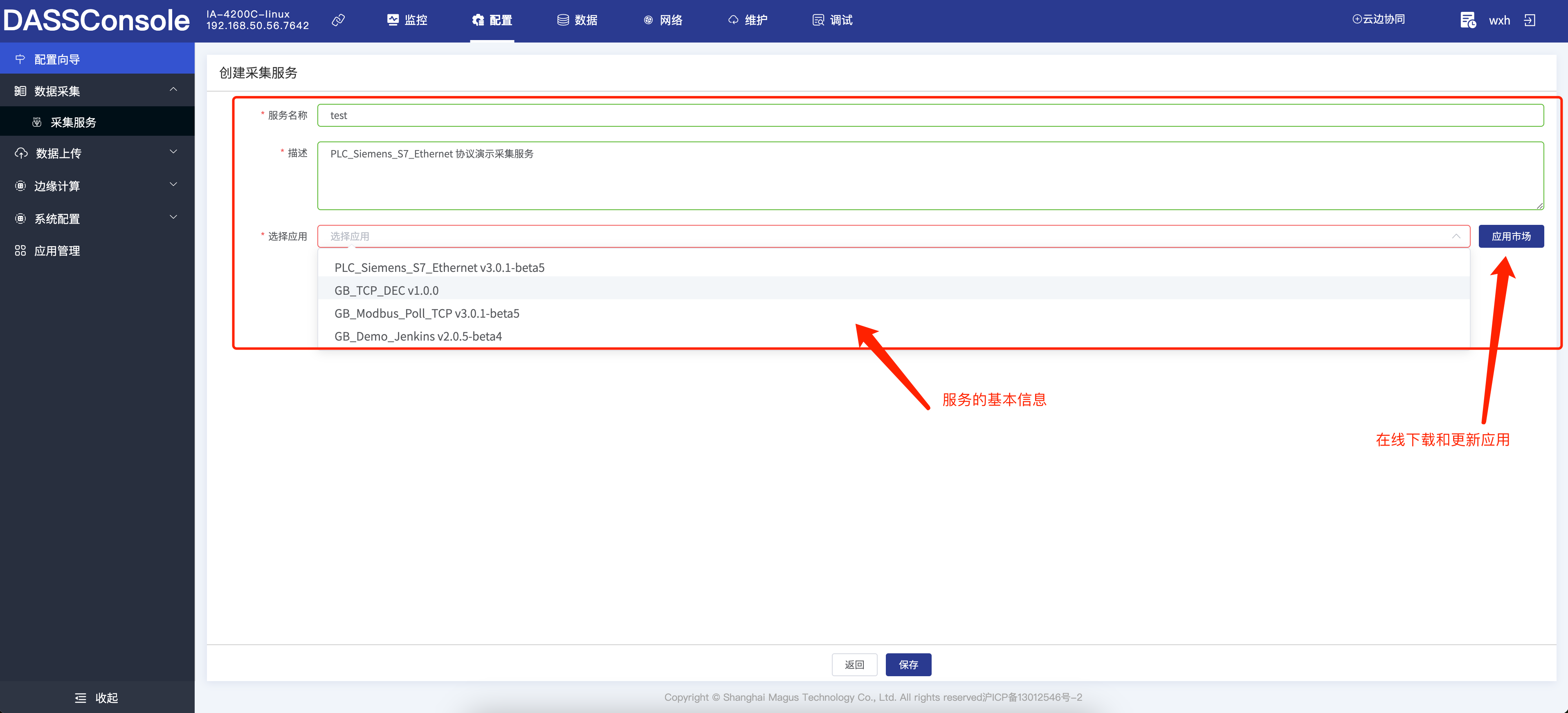

填写服务基本信息：

配置项说明实例备注
服务名称创建服务需要填写服务名test1名称由数字、字母、下划线组成，长度小于11
描述服务描述GB_Modbus_Poll_TCP协议演示服务必填
选择应用服务所需要的应用GB_Modbus_Poll_TCP列表没有的可以通过「应用市场按钮」在线下载(需要保证部署dassConsole设备支持联网)
应用市场按钮展示目前已经支持的所有的工业数采协议应用列表，供应用的在线下载和更新本地没有的应用可以通过此按钮在线下载(需要保证部署dassConsole设备支持联网)

❗️注意：应用市场按钮的操作说明可以一步应用管理

根据个人需求填写服务基本通信配置，具体的配置请查看驱动说明书。如无特殊需求， 服务配置项默认值即可。
填写完点击<保存>

创建采集通道 ​

【说明】：

  1. 通道支持批量创建和克隆
  2. 旧版的采集驱动在完成服务的创建后，系统会默认创建名为”DEC“通道，可跳过创建采集通道这一步骤，直接创建测点。
  3. 新版的采集驱动在完成服务的创建后，需手动创建通道。如下操作所示。
    【操作】：
  4. 采集服务创建后会跳转到添加通道的页面。
  5. 点击<新增>按钮，就会在通道列表出现一条通道记录
    通道名称：必填项，填写格式为：字母、数字、下划线,长度小于12字符，示例：device1；
    <测点> ：通道所需要测点点表，通过上传点表文件获得。
    <编辑> ：可以查看和编辑通道的配置。
    <克隆>：可以快速复制多个配置相同、测点相同的通道
    <删除> ： 删除当前行

3. 填写配置信息。不同驱动版本的配置不同，根据个人需求填写即可，具体的驱动配置请查看其说明书。 填写后，点击<创建>。

4. 页面弹出通道创建的进度。
5. 通道创建完成页面显示通道创建成功。
点击<创建上传服务>按钮，即可创建新的上传服务；
点击<返回监控页面>按钮，即可返回监控模块设备状态页面；
点击<查看通道列表>按钮，则可跳转到采集 服务页面；


创建采集测点 ​

  1. 选择V1.x版本采集应用在完成服务的创建后，系统会默认创建名为”DEC“通道，可跳过创建采集通道这一步骤，直接创建测点。

image-20230731162230129

  1. 填写测点属性

    注：以下为必配测点属性，其余属性见附录《测点属性说明表》
    点名：测点名称，节点下唯一。支持英文、数字、下划线、英文中划线。示例：dm1；
    ID：系统自动分配，无需填写；
    数据类型：数据存储到 openplant 的类型；
    地址信息（AD）：格式见 Modbus 地址说明。示例：1.3.0；
    采集点类型（SR）：采集驱动解析使用的数据类型。
    填写后，点击<创建>，在<数据采集>的<采集服务>中存在名为 < test >的服务，服务下有名为< td1 >的通道，单击< td1 >,则可查看到采集测点创建成功。
    image-20230731162407477
    image-20230731162530679

创建上传服务 ​

【说明】：上传服务是DASS的主要功能之一，用于提供北向的数据服务和协议转换服务。设备实时数据由采集服务采集后，会在openPlant内保存一定时间（根据盒子型号不同）。通过在DASS内进行上传服务配置，将测点信息上传至中心数据库/其他客户端数据库。
【操作】：

  1. 点击<创建上传服务>按钮。

2. 填写服务基本信息：

配置项说明实例备注
服务名称创建服务需要填写服务名test1名称由数字、字母、下划线组成，长度小于11
描述服务描述OP2_Modbus_Slave_TCP协议演示服务必填
选择应用服务所需要的应用OP2_Modbus_Slave_TCP列表没有的可以通过「应用市场按钮」在线下载(需要保证部署dassConsole设备支持联网)
应用市场按钮展示目前已经支持的所有的工业数采协议应用列表，供应用的在线下载和更新本地没有的应用可以通过此按钮在线下载(需要保证部署dassConsole设备支持联网)
  1. 根据个人需求填写配置，具体的配置请查看驱动说明书。填写完点击<保存>即可。


  1. 页面显示出上传服务名称。
    点击【新建测点】按钮，即可新建测点；
    点击【完成】按钮，则完成上传服务的创建；

image-20230731165028306

创建上传测点 ​

  1. 上传服务创建成功，页面直接跳转到上传服务页面， 并且选择刚才创建的上传服务


  1. 可以按服务、按通道、按测点新建测点。示例：按通道。
    【操作】：点击<按服务>按钮，选择在名为 test 的采集服务，选取后会在右侧<已选择项>中显示，最后点击<确定>按钮即可在<数据上传>中的<采集服务>里，存在名为 magus 的上传服务，点击< magus >看见上传测点创建成功。

image-20230731165254674
image-20230731165650879
