大屏设计 ​

流程图示 ​


添加数据源 ​

数据源类型选择 ​

在左侧的菜单栏中找到【系统配置】-> 【外部数据源配置】
打开的列表页面中点击【新增】按钮，在弹框中选择自己需要的数据源类型。点击【开始创建】

数据源信息 ​

打开的页面即为数据源信息配置页面，输入连接数据源需要的基本信息，点击【确定】即可完成创建
如不确定连接信息是否正确，可使用【连接测试】功能检查数据源是否可以连接

创建大屏 ​

在左侧的菜单栏中找到【大屏中心】->【大屏设计】
打开的列表页面中点击【新增】按钮，在打开的页面中输入报表基本信息，点击【确定】即可

设计大屏 ​

大屏创建完成后会自动跳转至大屏列表页面，点击报表数据右侧的【设计】按钮即可打开大屏设计器进行大屏设计
下面着重介绍报表设计器中的常用功能

大屏设计器介绍 ​

大屏设计器由四个模块组成

  1. 大屏组件
  2. 组件图层
  3. 大屏设计器
  4. 属性面板

大屏组件 ​

  • 含义：大屏组件是构成大屏展示内容的基本元素，是用户与数据进行交互和展示的载体，涵盖了各种图表、图形、文本框、按钮等。
  • 功能- 数据展示：不同类型的图表组件，如柱状图、折线图、饼图等，可将数据以直观的可视化形式呈现，帮助用户快速理解数据的趋势、分布和关系。
    • 交互操作：按钮组件可用于触发特定操作，如切换页面、筛选数据、展开详细信息等，增强用户与大屏的交互性。
    • 信息呈现：文本框组件用于展示标题、注释、说明性文字等，使大屏内容更完整、易懂。
  • 特点- 丰富多样：为满足不同的展示需求，大屏组件具有多种类型和样式，用户可根据实际情况选择合适的组件来展示数据和信息。
    • 可定制化：大多数组件支持自定义设置，包括颜色、尺寸、样式、数据绑定等，用户能根据自身喜好和业务需求进行个性化配置。

组件图层 ​

  • 含义：组件图层可以理解为一个分层管理的机制，用于组织和管理大屏中各个组件的显示顺序和堆叠关系。
  • 功能- 控制显示顺序：通过调整组件所在的图层顺序，用户可以决定哪些组件显示在前面，哪些在后面，避免组件之间的遮挡，确保重要信息优先展示。
    • 实现复杂布局：利用图层，可将不同组件放置在不同图层上，通过对各图层的位置、透明度等属性进行设置，实现复杂的页面布局和效果，如创建透明遮罩层、悬浮层等。
  • 特点- 可视化操作：用户可以在设计界面中直观地看到各个图层及其包含的组件，通过简单的拖拽、排序等操作即可完成图层和组件的管理。
    • 灵活调整：在大屏设计过程中，可随时根据需要新增、删除图层或调整组件在图层中的位置，具有很高的灵活性。

大屏设计器 ​

  • 含义：大屏设计器是整个工具的核心模块，是用户进行大屏设计的主要操作平台，它提供了一个可视化的设计环境，让用户能够通过直观的操作来创建和编辑大屏页面。
  • 功能- 页面布局：用户可通过拖拽、拉伸等操作自由调整组件的位置和大小，以适应不同的大屏尺寸和分辨率要求，实现理想的页面布局效果。
    • 数据绑定：连接到各种数据源，如数据库、API 接口等，将数据与相应的组件进行绑定，使组件能够实时展示最新的数据信息。
    • 交互设计：提供交互设计功能，用户可设置组件的交互行为，如鼠标悬停、点击、滑动等事件触发的效果，为大屏添加交互逻辑，提升用户体验。
    • 预览与发布：支持实时预览大屏效果，方便用户及时查看设计成果并进行调整。完成设计后，可将大屏发布到指定的平台或服务器上，供用户访问和使用。
  • 特点- 所见即所得：用户在设计器中进行的操作和设置，能够立即在预览窗口中看到效果，无需复杂的代码编写和编译过程，降低了大屏设计的门槛。
    • 集成化操作：将页面布局、数据绑定、交互设计等多种功能集成在一个平台上，用户无需在多个工具之间切换，提高了设计效率。

属性面板 ​

  • 含义：属性面板是用于显示和设置所选组件属性的模块，它与大屏组件紧密相关，为用户提供了对组件进行详细配置的界面。
  • 功能- 组件属性设置：针对不同类型的组件，属性面板会显示相应的可配置属性，如图表组件的颜色、数据格式、坐标轴标签，文本框组件的字体、字号、颜色、对齐方式等，用户可根据需求进行精确设置。
    • 样式调整：用户可通过属性面板调整组件的外观样式，如边框样式、阴影效果、透明度等，使组件更符合整体设计风格。
    • 交互属性配置：对于具有交互功能的组件，属性面板提供了设置交互属性的选项，如按钮的点击事件、链接跳转目标等，实现组件的交互逻辑配置。
  • 特点- 动态更新：当用户在大屏设计界面中选择不同的组件时，属性面板会实时更新，显示当前所选组件的属性信息，方便用户进行针对性的设置。
    • 精细化控制：属性面板提供了丰富的属性选项，用户可以对组件的各个方面进行精细化控制，实现个性化的设计效果。
  1. 大屏属性面板

  • 设计器的宽

  • 设计器的高

  • 背景图片,背景色

  • 适配方式

    • 铺满: 会按照渲染区域进行缩放,大屏内大屏可能会进行拉伸变形
    • 自适应等比缩放: 会按照渲染区域进行等比缩放,大屏可能不会铺满整个区域,但大屏内组件不会进行拉伸变形
    • 不缩放: 按照设计的宽,高进行渲染

  • 主题颜色

    • 给图表进行的统一设计的主题色,支持自定义主题色
  1. 组件属性面板
  • 基础属性
    • 宽: 组件的宽
    • 高: 组件的高
    • 左: 组件距离设计器左边的距离
    • 上: 组件距离设计器顶部的距离
    • 快速对其方式
      • 左边对齐
      • 顶部对齐
      • 右边对齐
      • 底部对齐
      • 水平居中对齐
      • 垂直居中对齐
  • 组件独有属性
    • 定制
      • 控制组件显示的属性控制
      • 大屏切换
        可以进行不同大屏的切换,并在切换时向对应组件传递参数

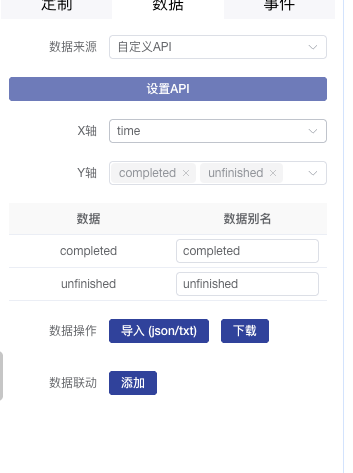

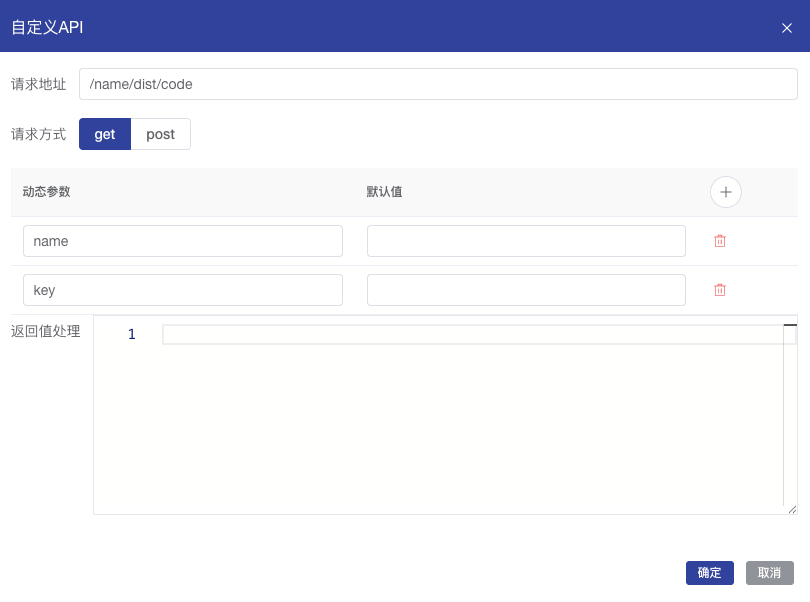

    • 数据
      • 静态数据
        支持静态数据模版下载和上传
      • 数据集数据
        • 数据需要进行数据集设计
        • 根据数据集设计的数据进行数据绑定
      • 数据联动
    • 事件
      • 组件能支持自定义js

数据集 ​

在上方的大屏功能中，在属性面板的选择【数据】, 数据来源选择【数据集】,点击数据集设计按钮,弹出数据集设计组件，左侧为数据源，中间上方为sql编辑区，中间下方为数据展示区,右侧为DeepSeek-R1协助区域,中间顶部有SQL设计按钮操作和常见SQL公式参考
在左侧选择数据源和数据库，可以查看数据库下所有表结构信息
在中间的sql编辑区写入对应的查询sql

  • sql编辑支持动态参数功能
    • 可在sql中输入${name}用以动态替换sql中的查询参数
    • sql编辑还支持使用$<ifnull/>标签，完成查询字段的动态替换功能
    • sql编辑器的下方为动态参数设置区域，可以为sql中输入的动态参数添加默认值，此默认值也将同时展示在报表的渲染结果中
  • 右侧为DeepSeek-R1协助区域
    • 会将左侧选择的表结合输入的查询逻辑进行思考帮助回答
  • sql设计模式
    • 中间sql设计器,中间底部SQL的一些参数配置,右侧设计器生成的SQL语句
    • 需左侧表加载完表结构后才可以拖入到设计器中
    • 点击确定会将生成的sql编辑的区域


大屏发布 ​

在大屏列表页面中，选择需要发布的大屏设计，点击【发布按钮】即可打开大屏发布页面
大屏发布由两个部分组成

  • 大屏权限设置。可以选择允许查看此大屏的角色及角色拥有的权限范围
  • 选择一个已有的应用发布，或创建一个新的应用发布
    刷新页面重新获取菜单栏，即可查看发布的大屏
    操作【内容区域全屏】可以让大屏进行全屏展示
