快速入门

概述

DASS5.0是DASS的升级版本,采用前后端分离的模式,DASS作为服务端,提供数据采集,边缘计算,云平协调等功能的接口能力,DASSConsole作为DASS的客户端,提供可视化的操作界面,方便用户操作DASS,并支持多DASS设备的管理。适配的采集应用和上传应用的版本为v3.x.x

本文默认您已经完成了DASSConsole和DASSERVER的安装。如未安装请移步DASSConsole部署DASSERVER部署

DASS连接

用户首次登录

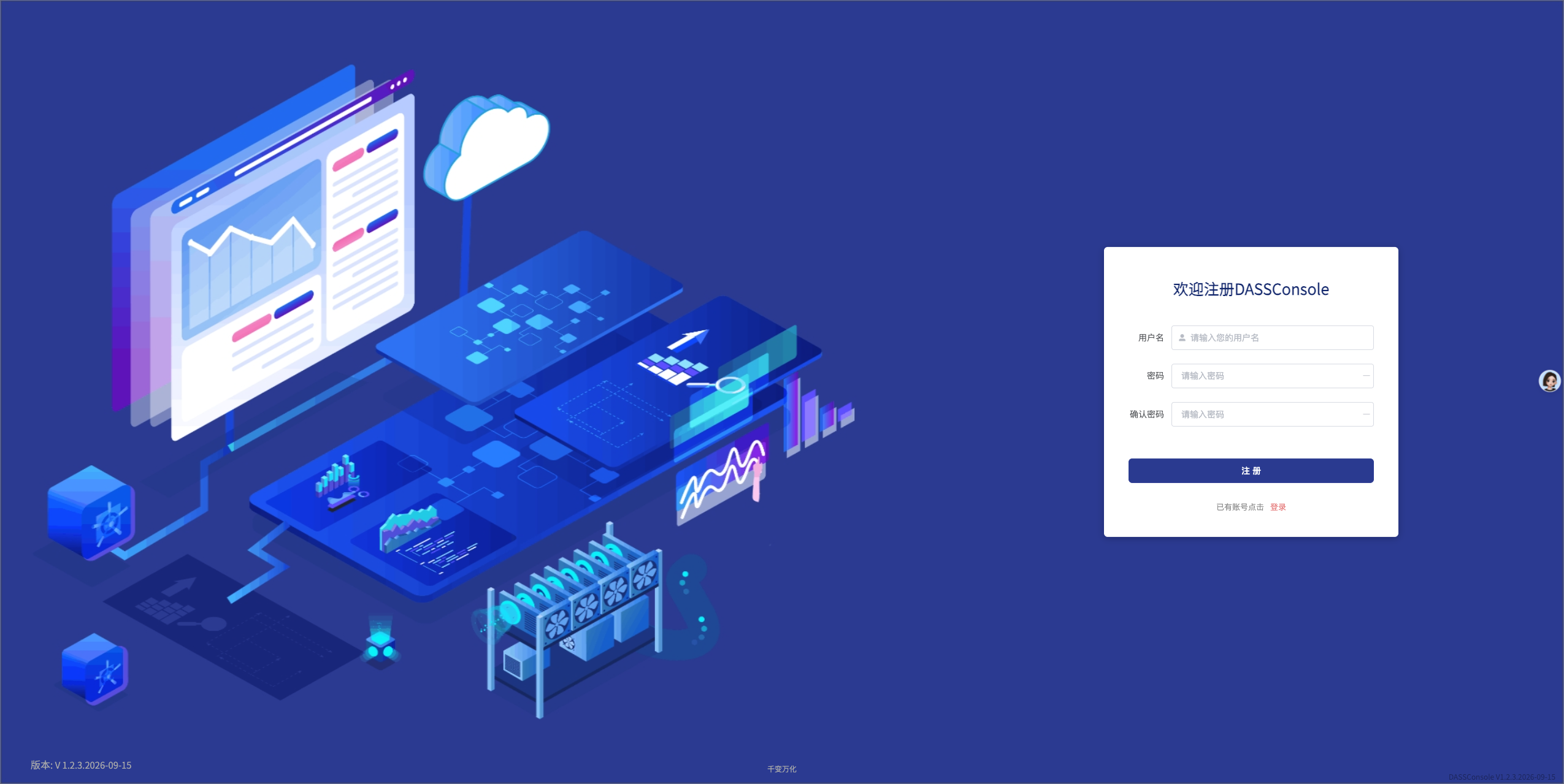

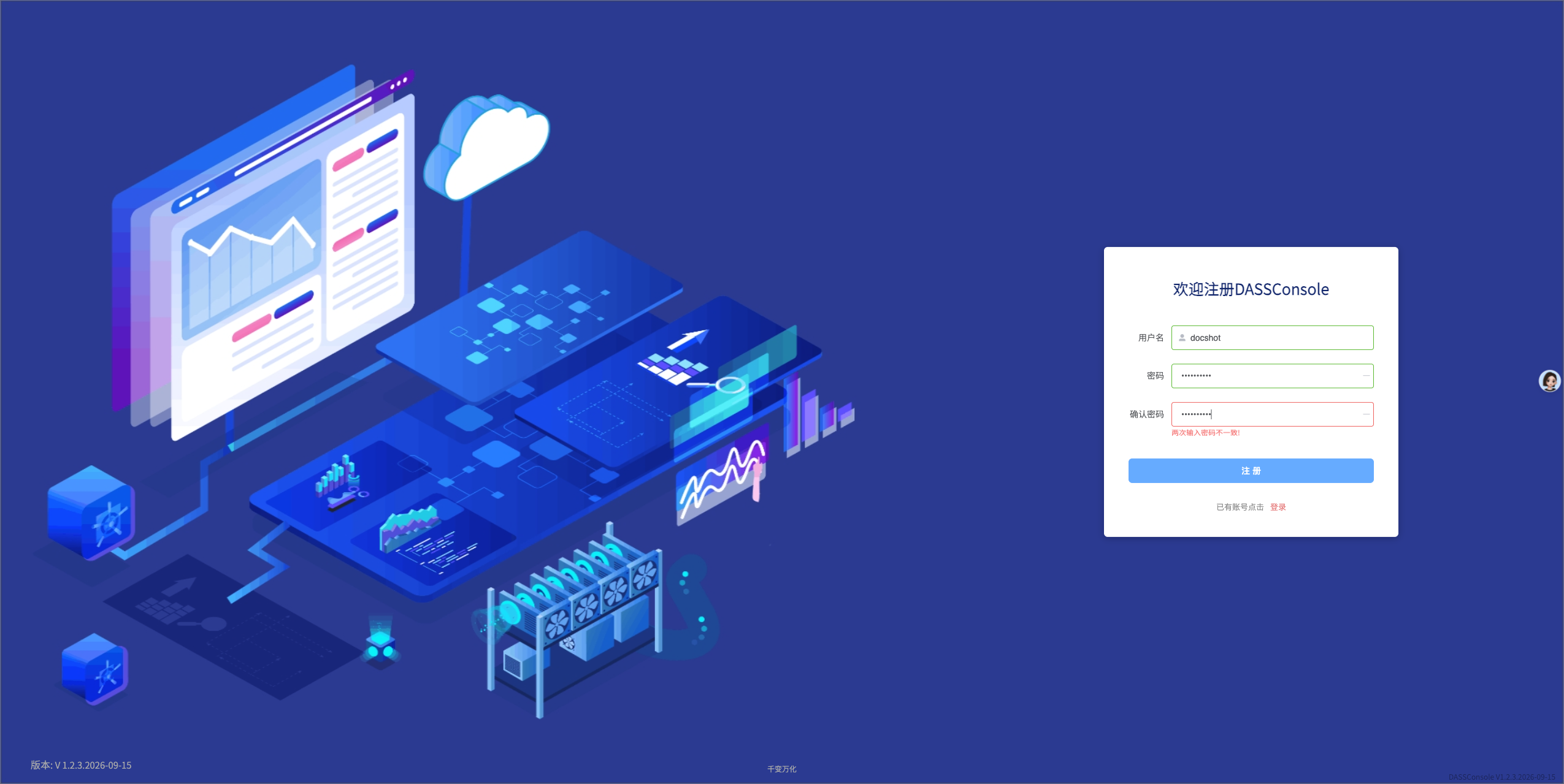

  1. 在登录框中输入注册的用户名、密码,点击<登录>按钮。

image-20230725163207772
2. 新建dass连接,特别提示🔔:如果还未安装DASS,请移步DASSERVER部署手册进行DASS的安装

配置项描述与说明默认值是否必填
DASSIPDASS 服务所在服务器的 IP 地址
端口DASS 服务的监听端口号7642
用户名登录 DASS 所使用的用户名admin
密码登录 DASS 所使用的密码。
注意: 不同版本默认密码不同:
DASS3: sis
DASS5: mg@admin
sis
别名为该 DASS 连接设置一个自定义名称,用于界面显示。DASSIP:端口
SSL/TLS选择加密协议以确保通信安全可靠。
注意: 如选择 TLS,端口应相应改为 7632
SSL

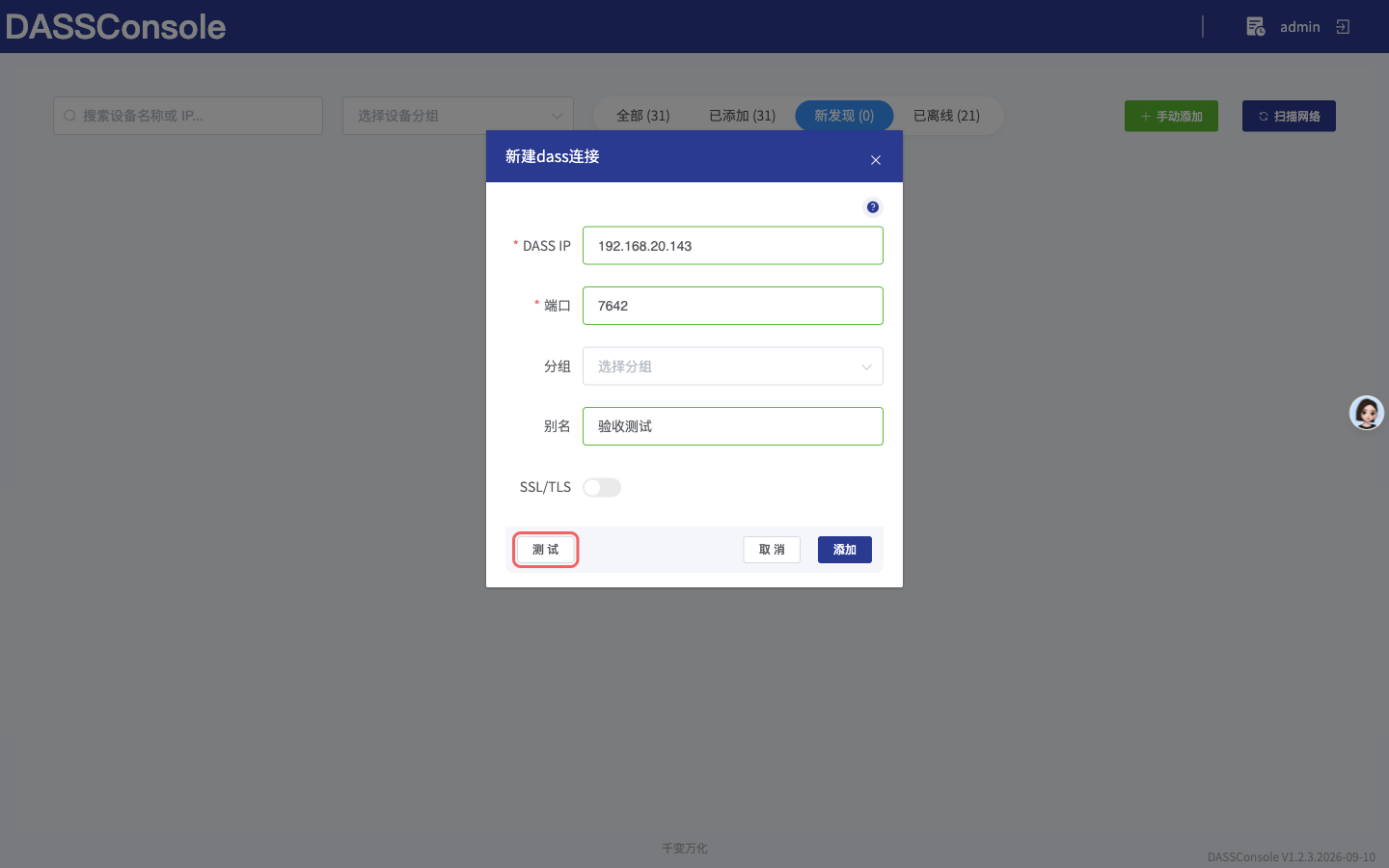

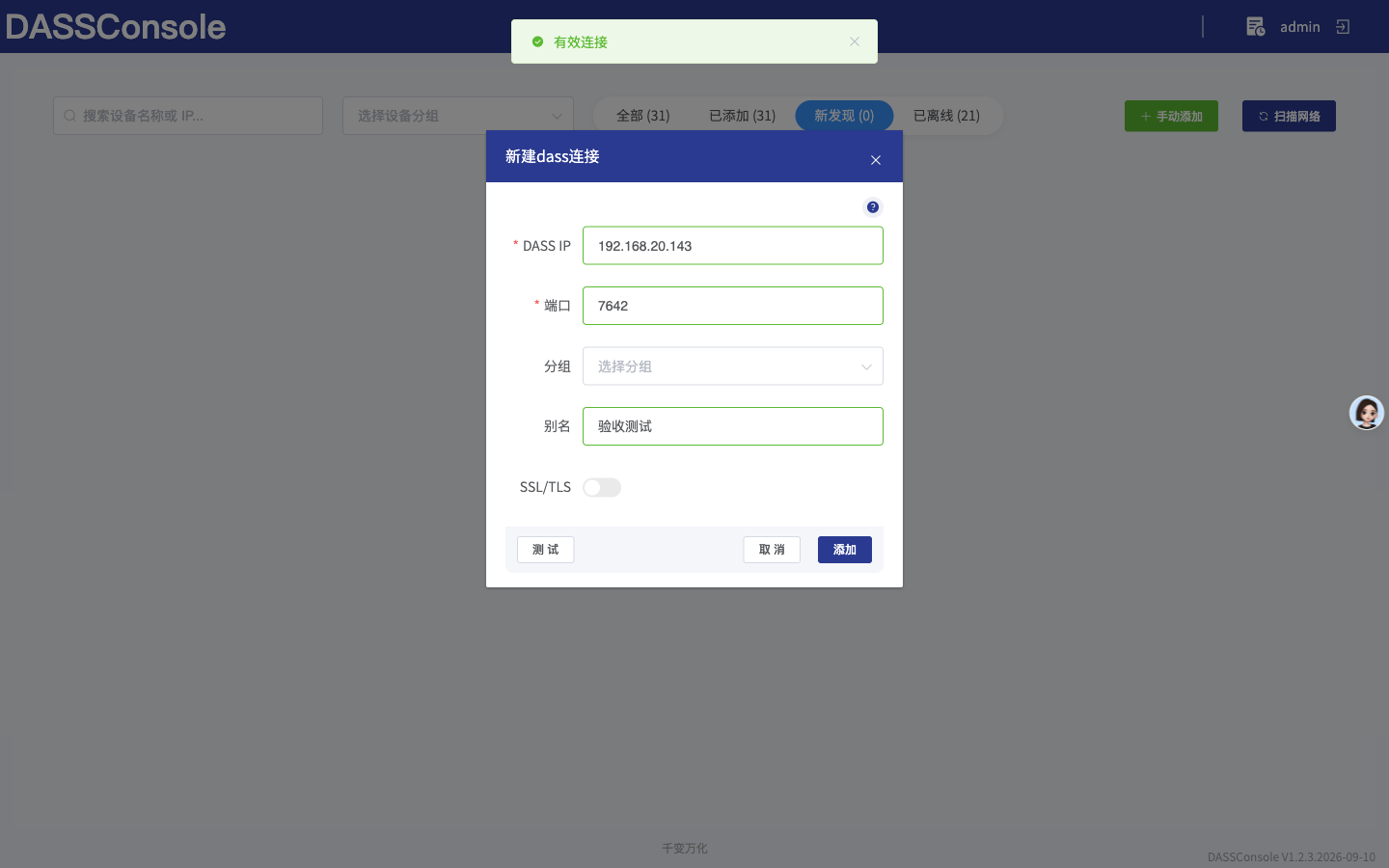

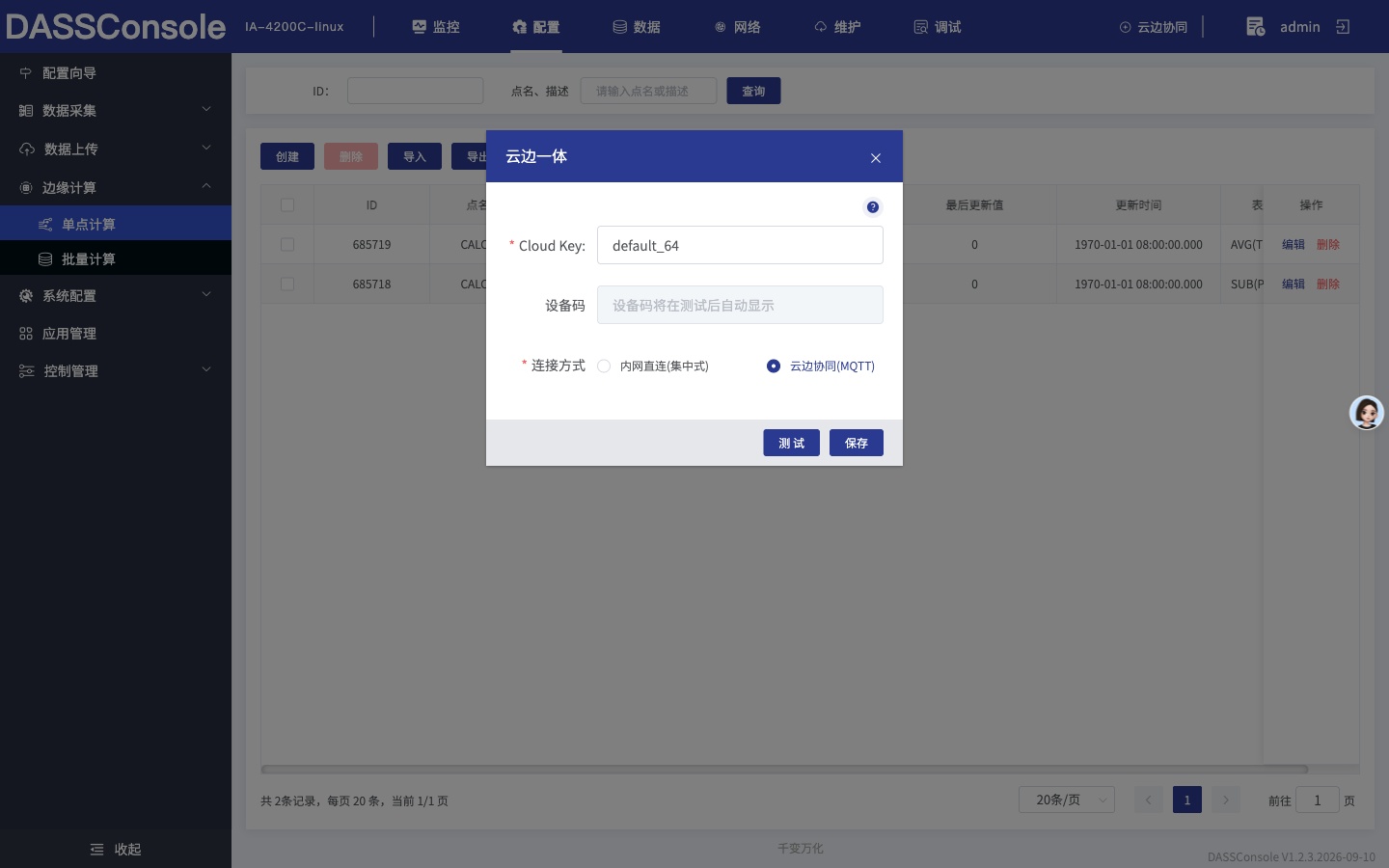

填写完,点击<测试>,页面弹框提示:有效连接,方可点击<添加>按钮。

image-20230725163522057
image-20230725163555288

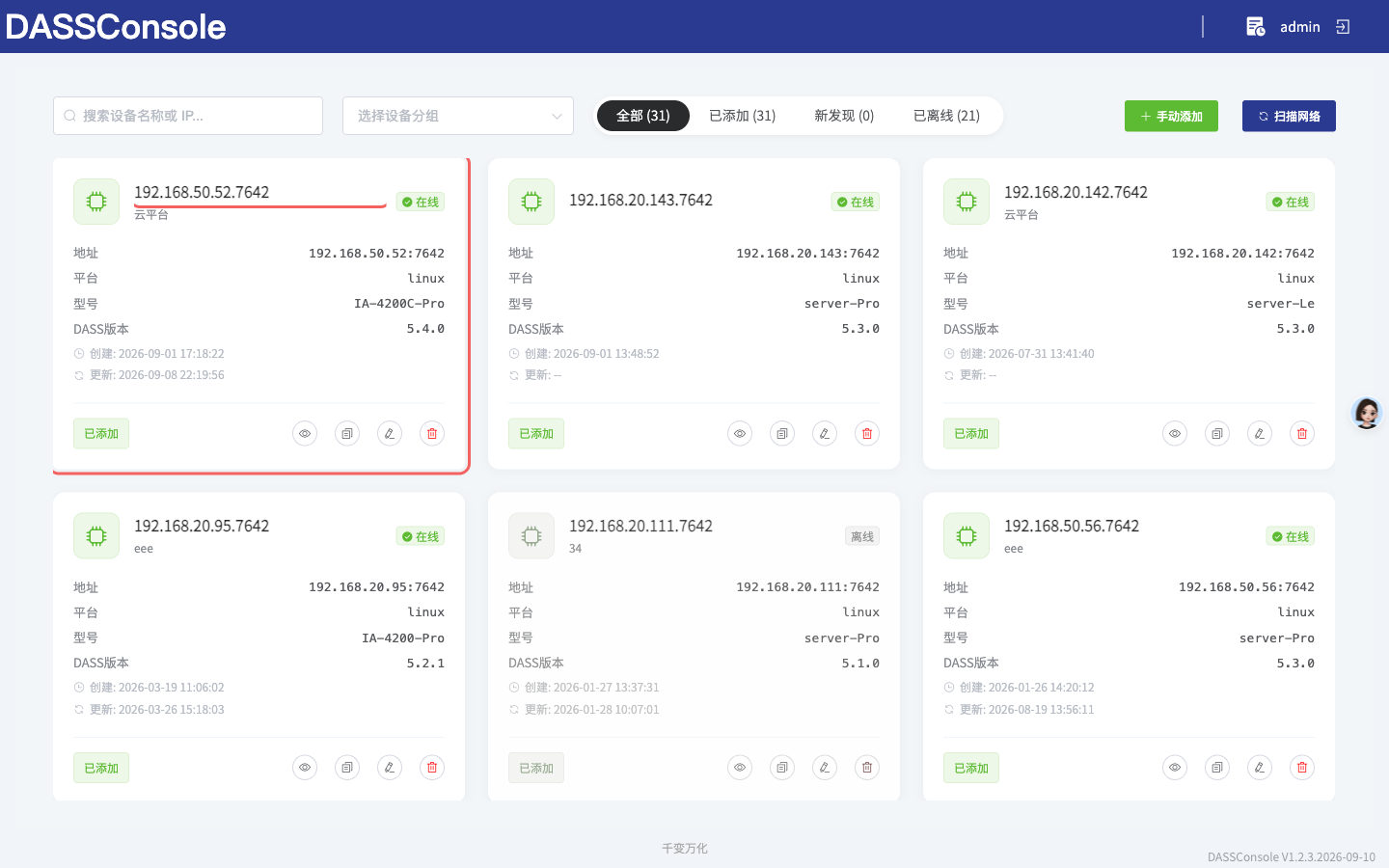

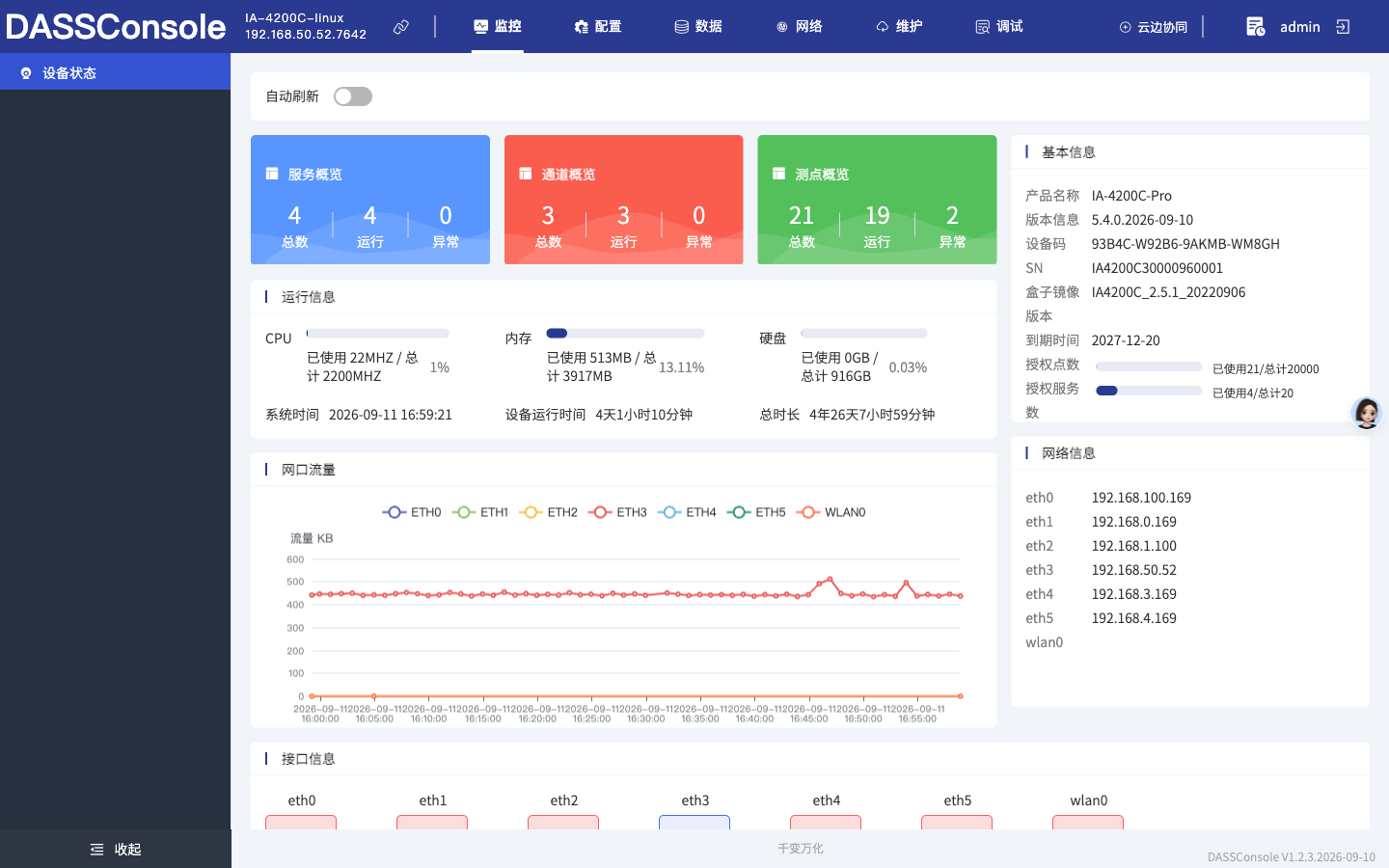

3. 进入DASSConsole主题页,可看见当前连接的设备名、设备型号、设备状态。

image-20230725164749562

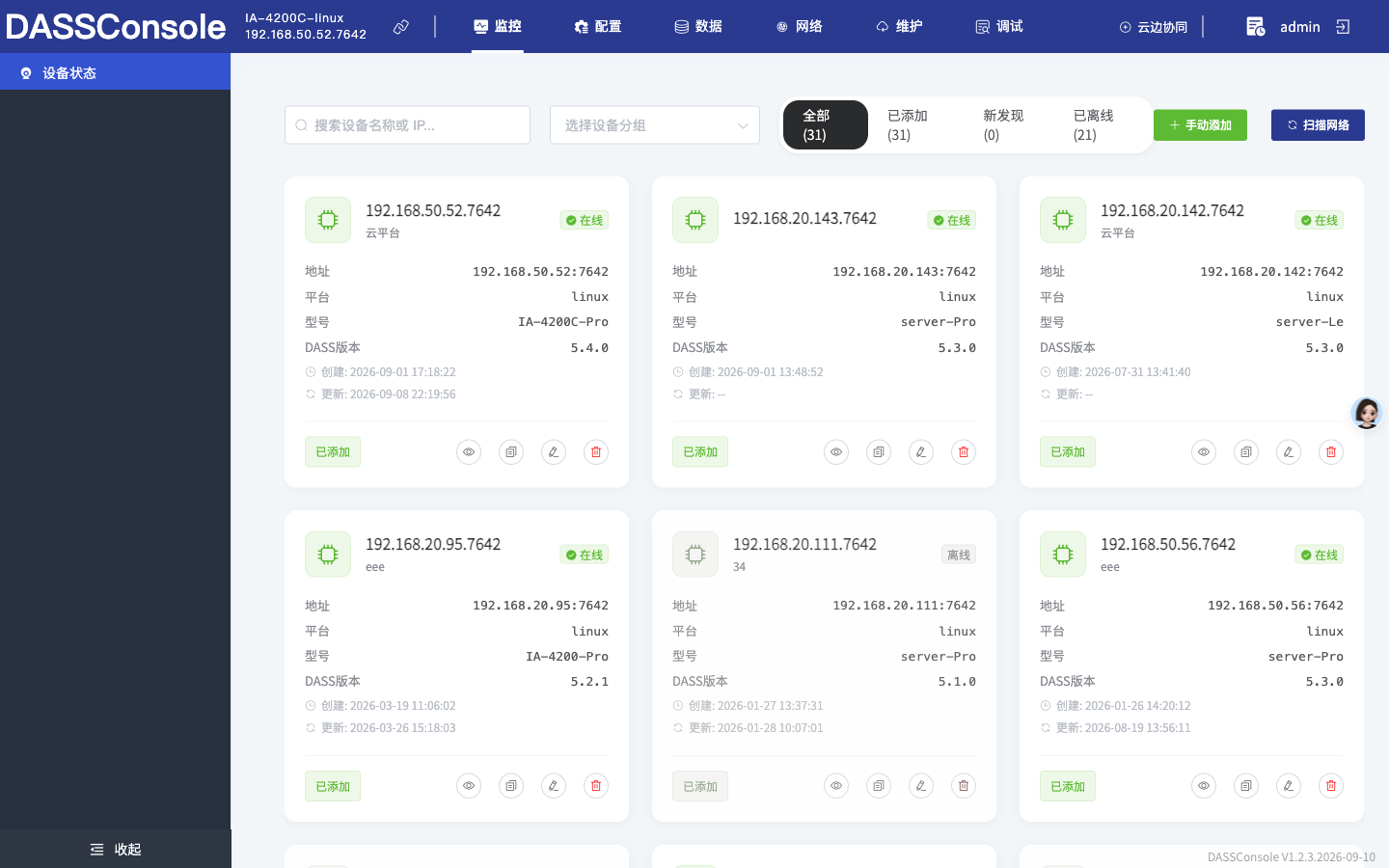

4. 点击设备名、设备型号区域,可切换左侧导航栏。

image-20230725173123241
5. 切换左侧导航栏后,选择一个设备鼠标右键:对连接设备进行编辑删除。

image-20230725173202845

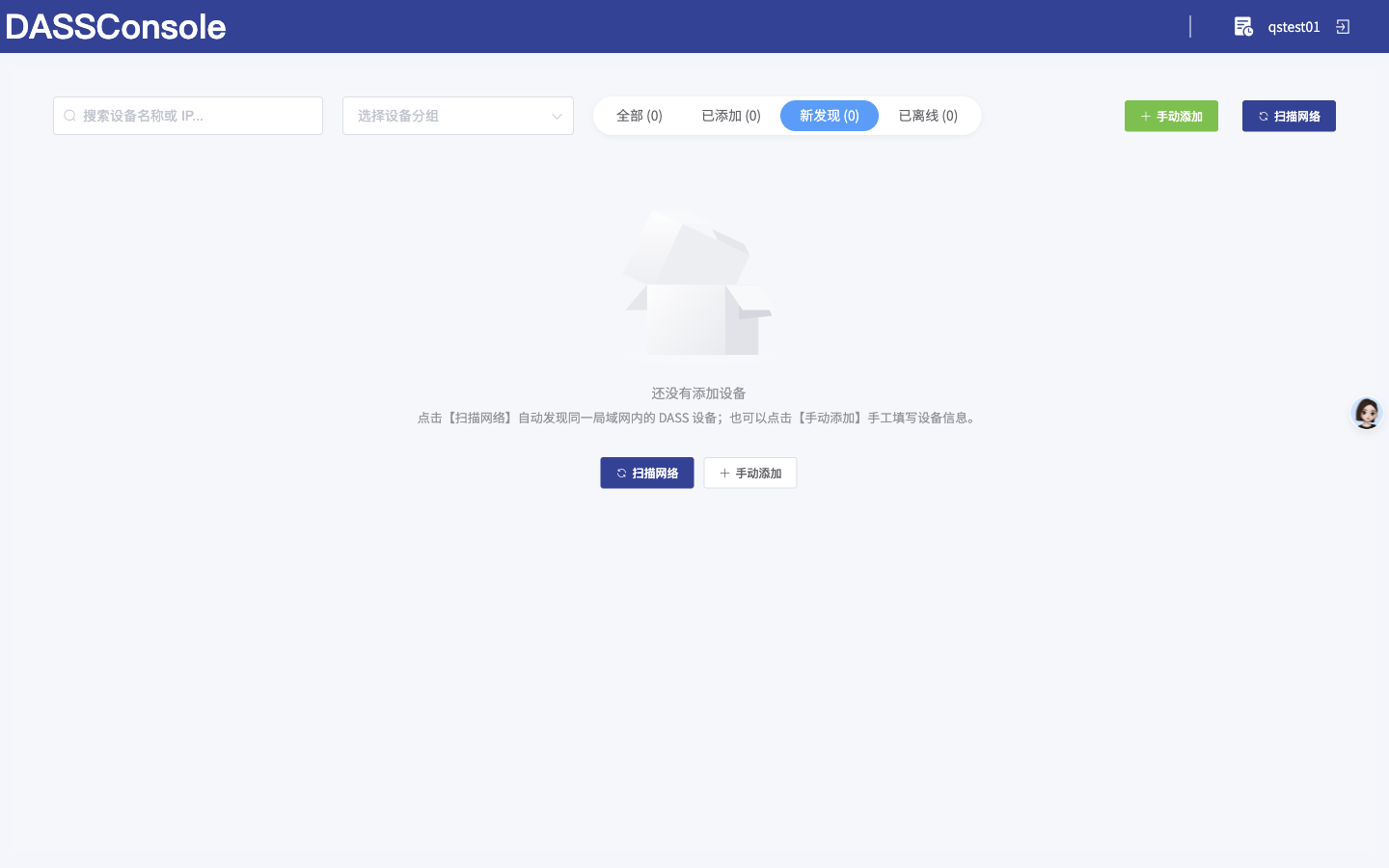

新建dass连接

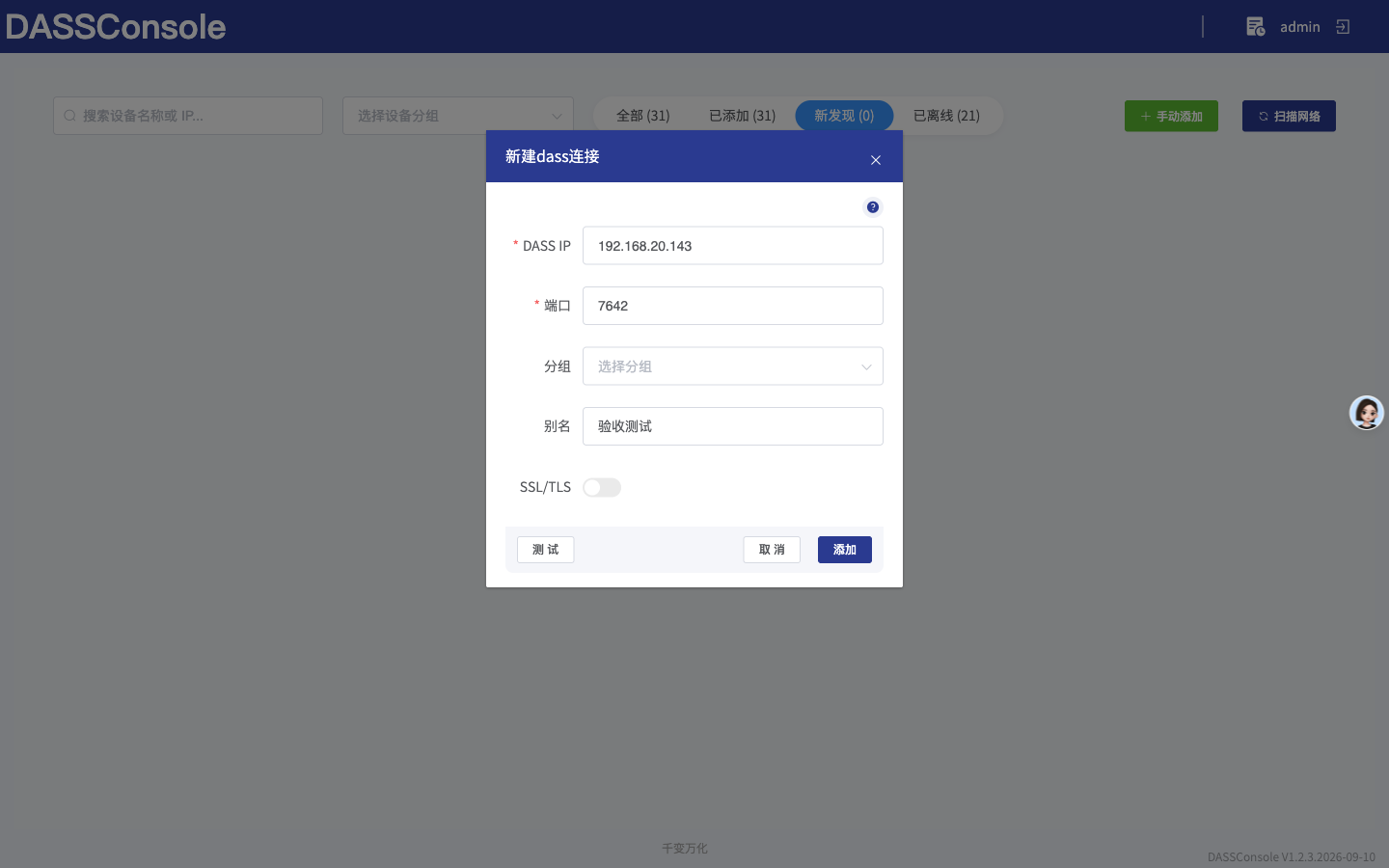

  1. 点击新建连接图标。

image-20230725173447166

  1. 填写信息:
配置项描述与说明默认值是否必填
DASSIPDASS 服务所在服务器的 IP 地址
端口DASS 服务的监听端口号7642
用户名登录 DASS 所使用的用户名admin
密码登录 DASS 所使用的密码。
注意: 不同版本默认密码不同:
DASS3: sis
DASS5: mg@admin
sis
别名为该 DASS 连接设置一个自定义名称,用于界面显示。DASSIP:端口
SSL/TLS选择加密协议以确保通信安全可靠。
注意: 如选择 TLS,端口应相应改为 7632
SSL

填写完,点击<测试>,页面弹框提示:有效连接,方可点击<添加>按钮。

image-20230726093418178
image-20230726093450420
3. 在左侧导航栏可查看到刚才所连接的设备,添加连接完成。

image-20230726093521332

用户二次登录

  1. 输入用户名、密码,点击<登录>按钮。

image-20230725172630404
2. 进入设备表格页,可查看到该用户连接过的设备信息,可选择一个设备状态为在线的设备连接并进入DASSConsole主体页。

image-20230726094121438
3. 进入DASSConsole主题页,可看见当前连接的设备名、设备型号、设备状态。
image-20230726094217364

用户登出

  1. 点击用户登出系统的图标,在弹框中点击<确定>按钮即可返回到登录页面。

image-20230726094308048
image-20230726094344241
image-20230726094408348

DASSConsole更新

windows平台

覆盖安装

linux平台

步骤1:下载最新包
步骤2:解压
步骤3: 将旧版本DASSConsole安装目录的data目录的data.db 拷贝到新解压的DASSConsole的data目录中
步骤4:运行新的DASSConsole程序

典型案例部署

Modbus采集服务

  • 了解采集服务
  • 了解Modbus协议
  • 搭建Modbus Slave实验环境
  • 创建Modbus TCP采集服务
  • Modbus地址说明
    了解采集服务

采集服务是DASS的主要功能之一,主要用于完成各种现场设备实时数据的对接。通过在DASS内进行采集服务配置,实现盒子与设备间通信,并将采集数据存储至openPlant。

了解Modbus协议
/简介/
Modbus是一种串行通信协议,是Modicon公司(现在的施耐德电气 Schneider Electric)于1979年为使用可编程逻辑控制器(PLC)通信而发表。Modbus已经成为工业领域通信协议的业界标准(De facto),并且现在是工业电子设备之间常用的连接方式。
Modbus允许约240设备连接在同一个网络上进行通信,举个例子,一个由测量温度和湿度的装置,并且将结果发送给计算机。在数据采集与监视控制系统(SCADA)中,Modbus通常用来连接监控计算机和远程终端控制系统(RTU)。
/协议版本/
Modbus协议目前存在用于串口、以太网以及其他支持互联网协议的网络的版本。大多数Modbus设备通信通过串口EIA-485物理层进行。
Modbus协议原型有不同的实现方式。对于串行连接,存在两个变种:Modbus ASCII和Modbus RTU。它们在数值数据表示、协议细节上略有不同。Modbus RTU是一种紧凑的,采用二进制表示数据的方式,Modbus ASCII是一种人类可读的,冗长的表示方式。RTU格式后续的命令/数据带有循环冗余校验的校验和,而ASCII格式采用纵向冗余校验的校验和。被配置为不同变种的节点间不可通信。对于通过TCP/IP连接,存在多个Modbus/TCP变种。这种方式不需要校验和计算。这三种通信协议,在数据模型、功能调用是相同的,只有封装方式不同。
Modbus有一个扩展版本Modbus Plus(Modbus+或者MB+),不过此协议是Modicon专有的,和Modbus不同。它需要一个专门的协处理器来处理类似HDLC的高速令牌旋转。它使用1Mbit/s的双绞线,并且每个节点都有转换隔离装置,是一种采用转换/边缘触发而不是电压/水平触发的装置。连接Modbus Plus到计算机需要特别的接口,通常是支持ISA(SA85),PCI或者PMCIA总线的板卡。
/架构和通信/
Modbus协议是一个master/slave架构(主从架构)的协议。一个节点为master节点(主站),其他使用Modbus协议参与通信的节点是slave节点(从站)。每一个slave设备有唯一的地址。在串行和MB+网络中,只有被指定为主节点的节点可以启动一个命令(在以太网上,任何一个设备都能发送一个Modbus命令,但是通常也只有一个主节点设备启动指令)。
一个ModBus命令包含了打算执行的设备的Modbus地址。所有设备都会收到命令,但只有指定位置的设备会执行及回应指令(地址0例外,指定地址0的指令是广播指令,所有收到指令的设备都会运行,不过不回应指令)。所有的Modbus命令包含了检查码,以确定到达的命令没有被破坏。基本的ModBus命令能指令一个RTU改变它的寄存器的某个值,控制或者读取一个I/O端口,以及指挥设备回送一个或者多个其寄存器中的数据。

搭建Modbus Slave实验环境

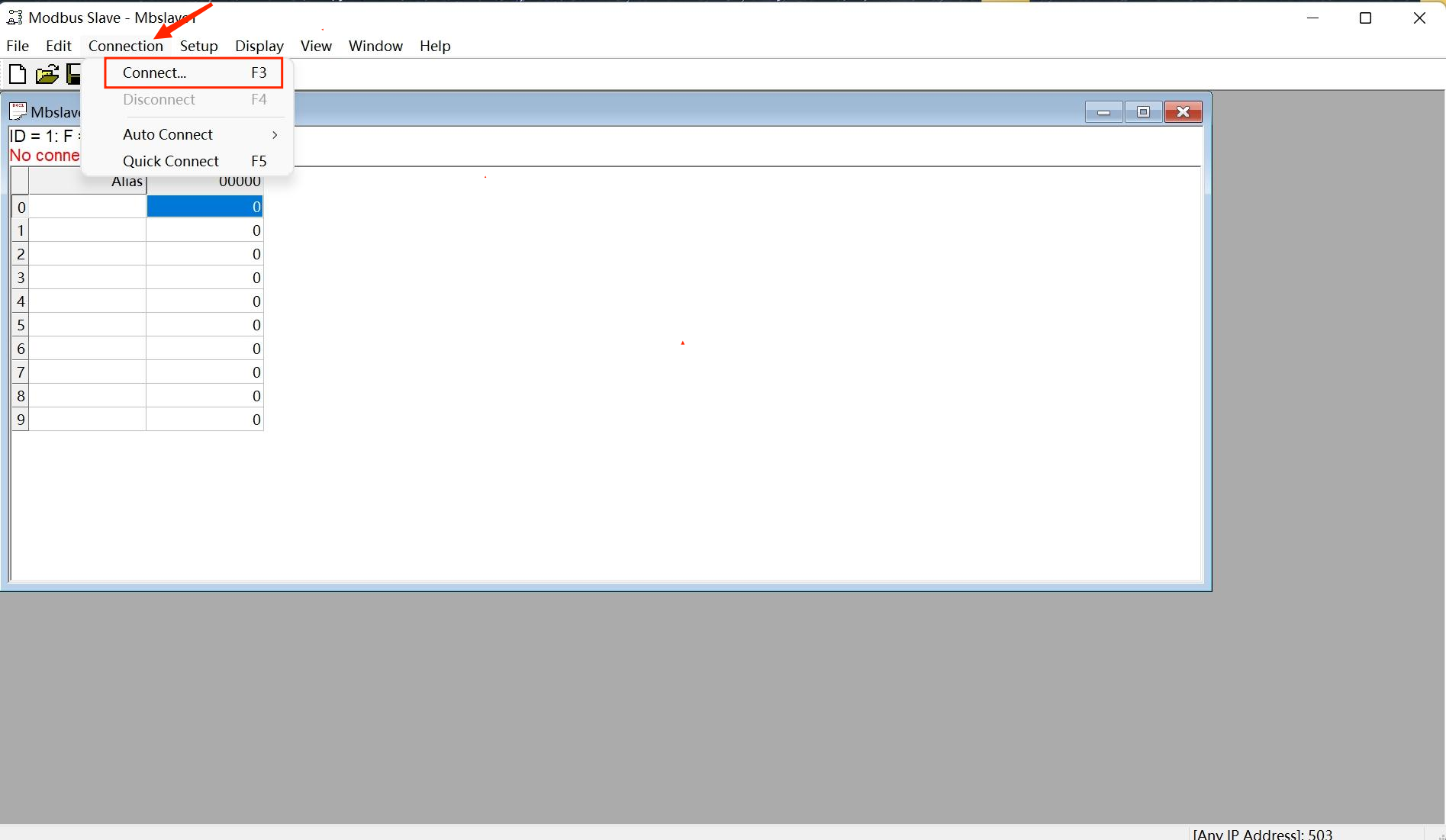

  1. 在本地电脑配置一个Modbus Slave服务。打开Modbus Slave,点击Connection:Connect创建一个新的连接。

WPS图片编辑

  1. 进行通讯设置。

Connection选择Modbus TCP/IP,其它参数保持默认。点击OK创建。

  • IP Address:本机IP地址,
  • Port:Modbus Tcp默认端口502

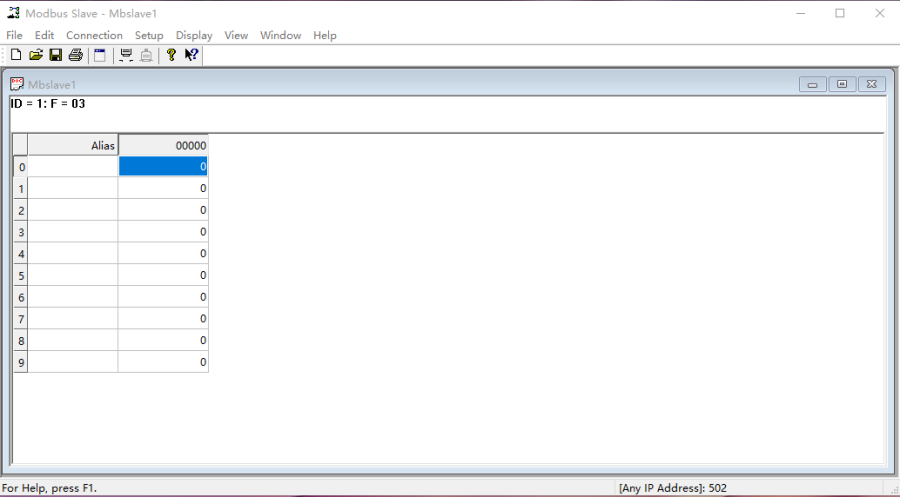

  1. 返回Modbus Slave界面,无No connection显示,Modbus TCP创建成功

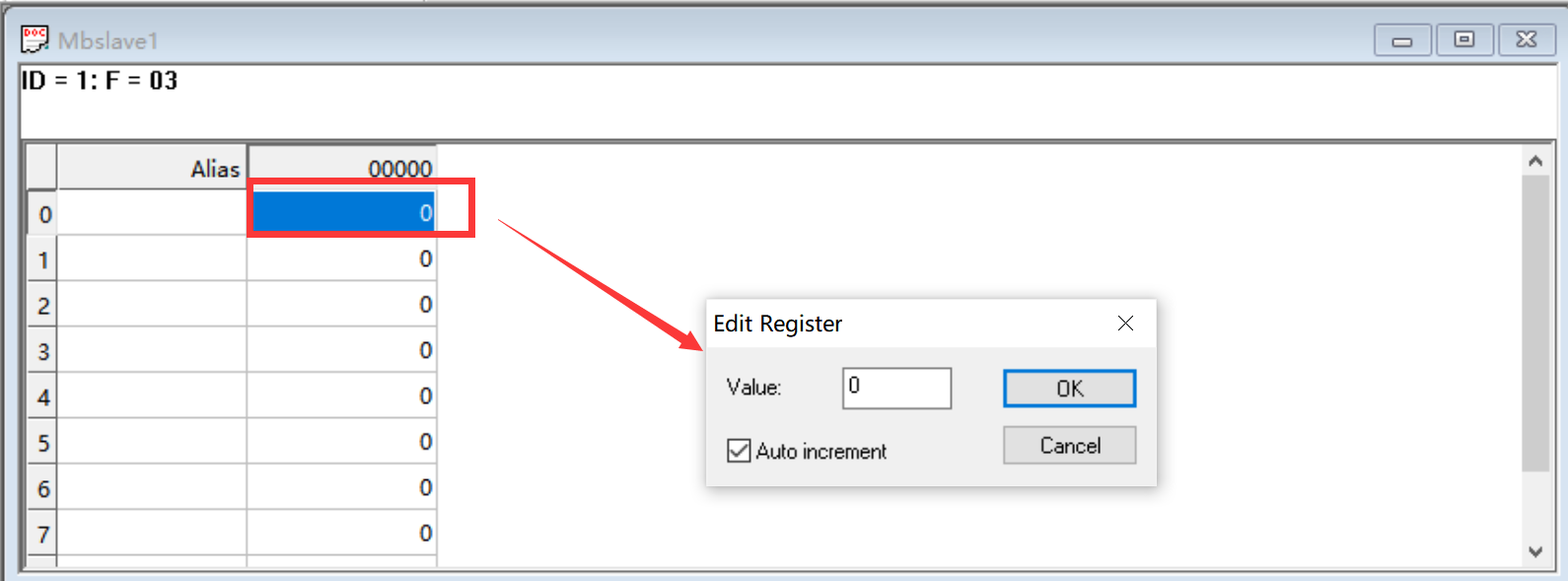

  1. 从站创建成功后,双击地址弹出Edit Register设置框。设置完成后即可进入DASS创建采集服务。
  • 可在Value框中直接输入所需数值
  • 可勾选Auto increment进行自动数值模拟。

导入Modbus TCP采集应用和上传应用

  1. 获取GB_Modbus_Poll_TCPOP2_Modbus_Slave_TCP

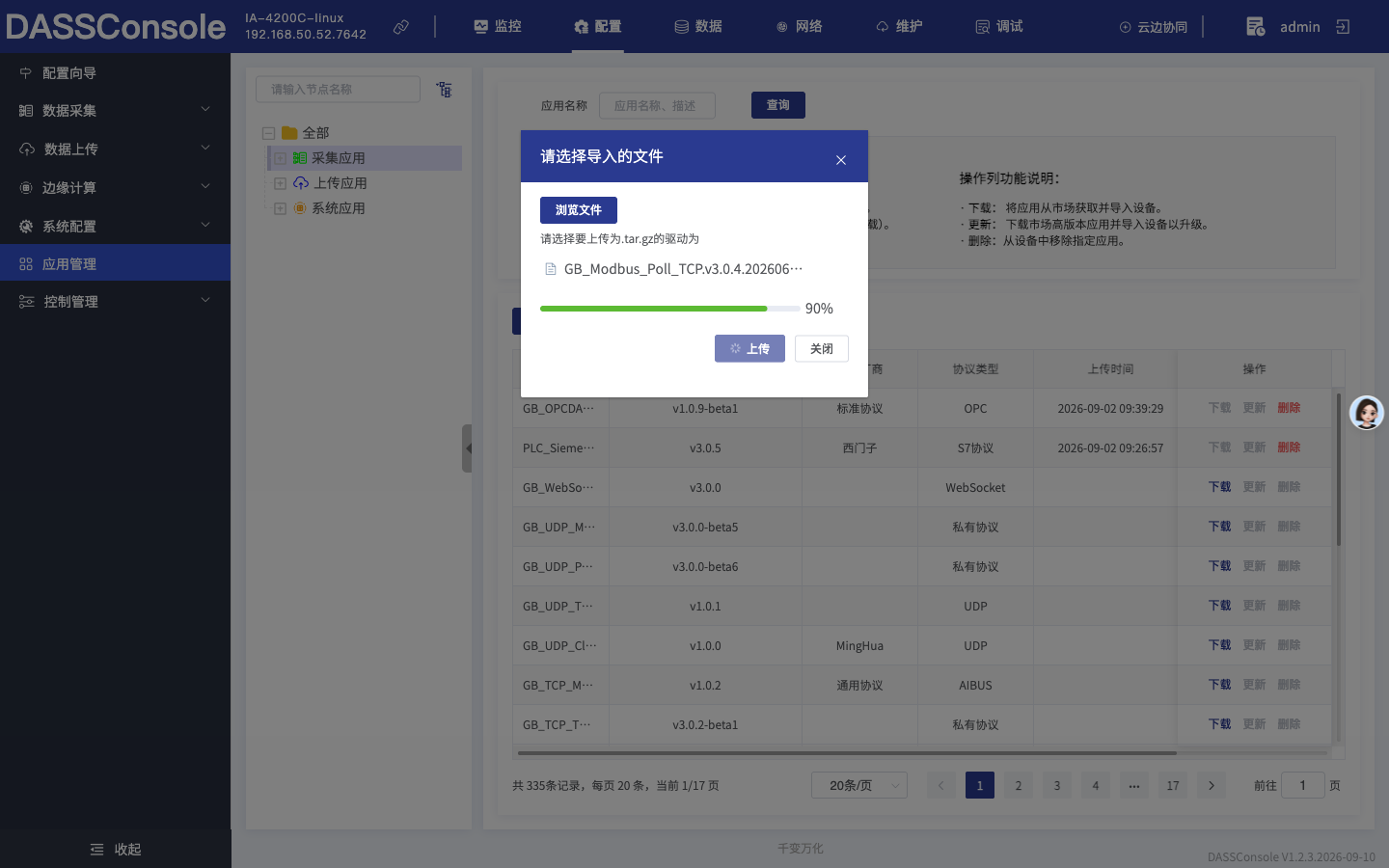

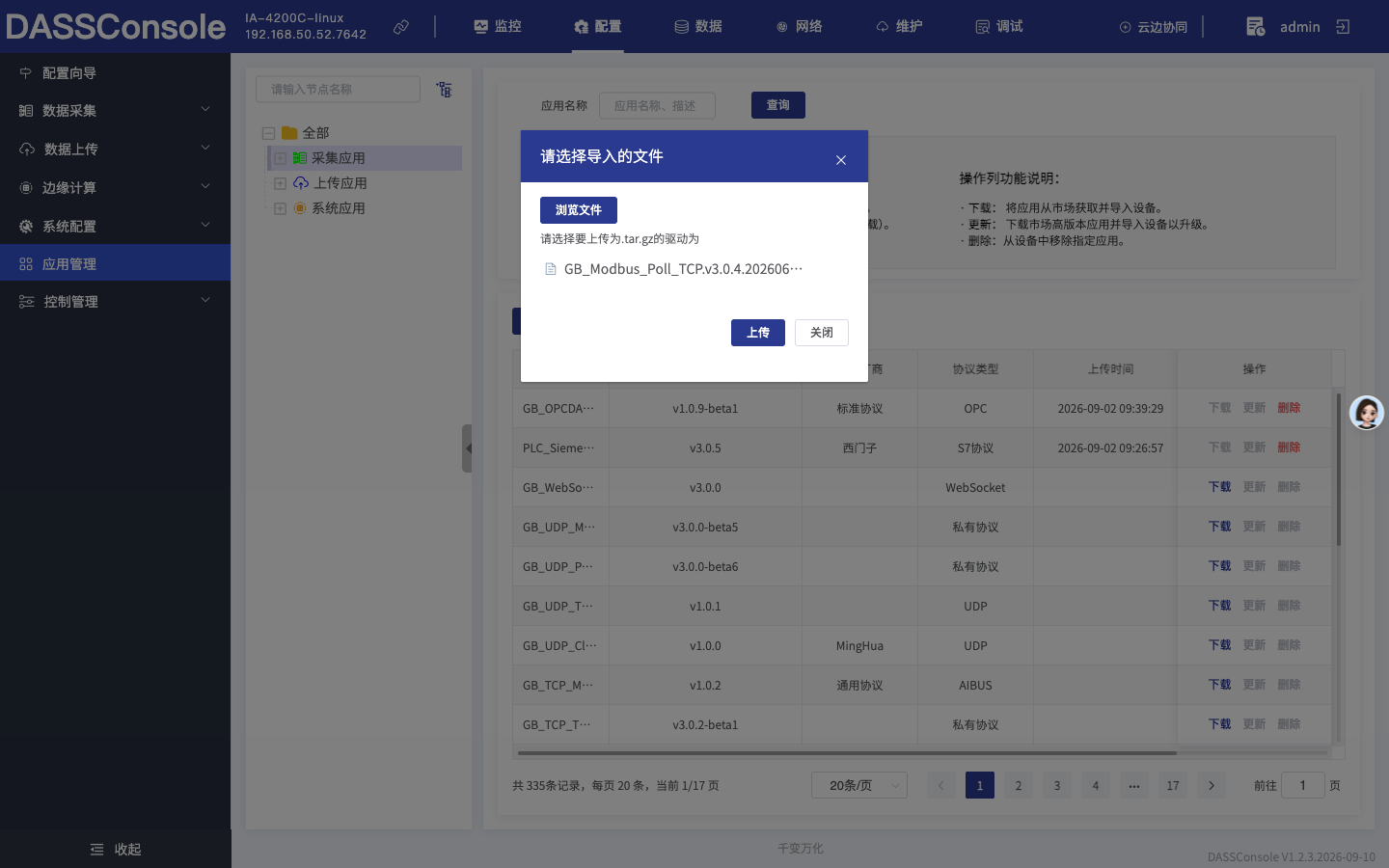

  2. 讲获取到的应用包上传到DASS中

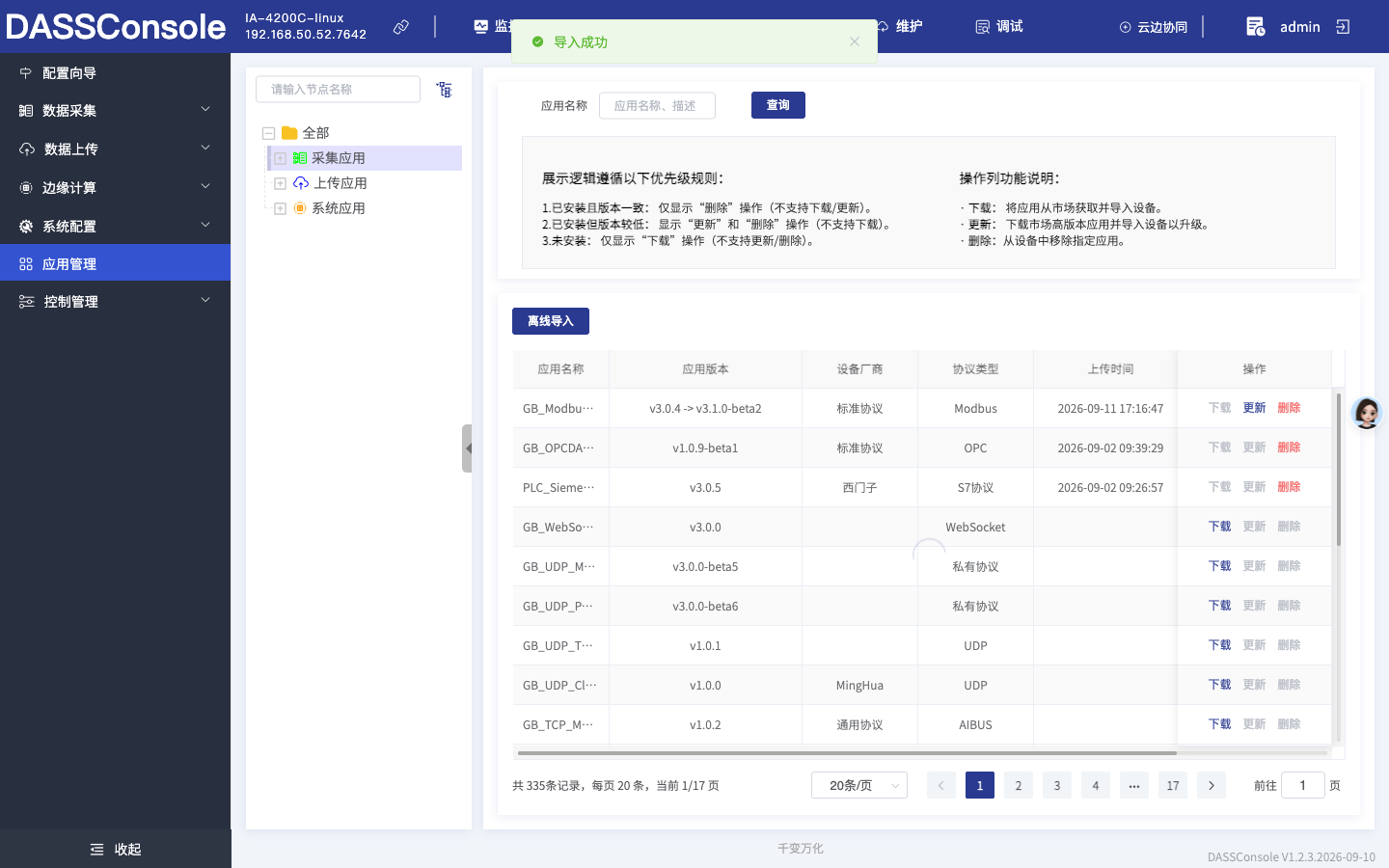

    上传成功后
    创建Modbus TCP采集服务

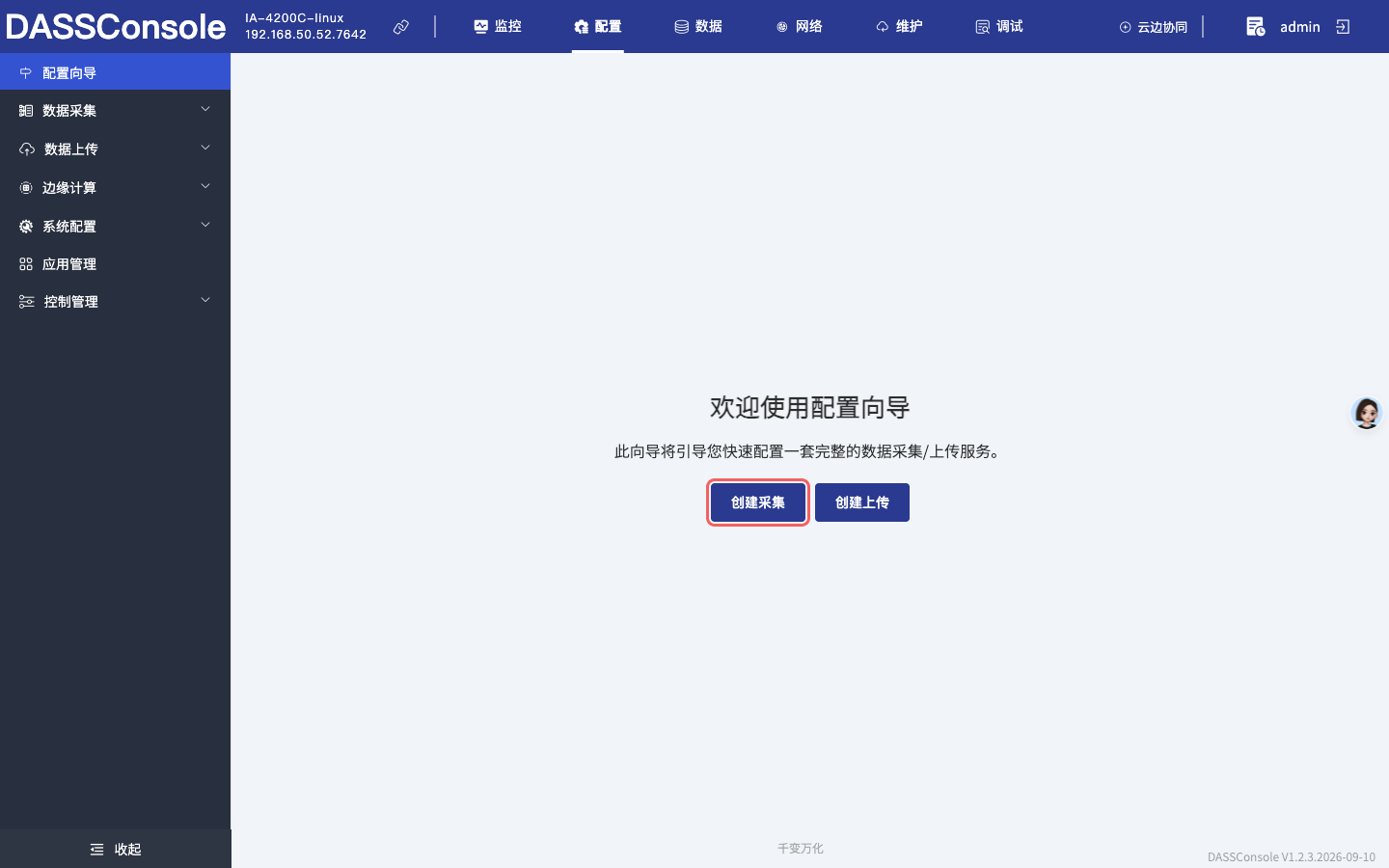

  3. 点击<创建采集>按钮。

image-20230602092634885

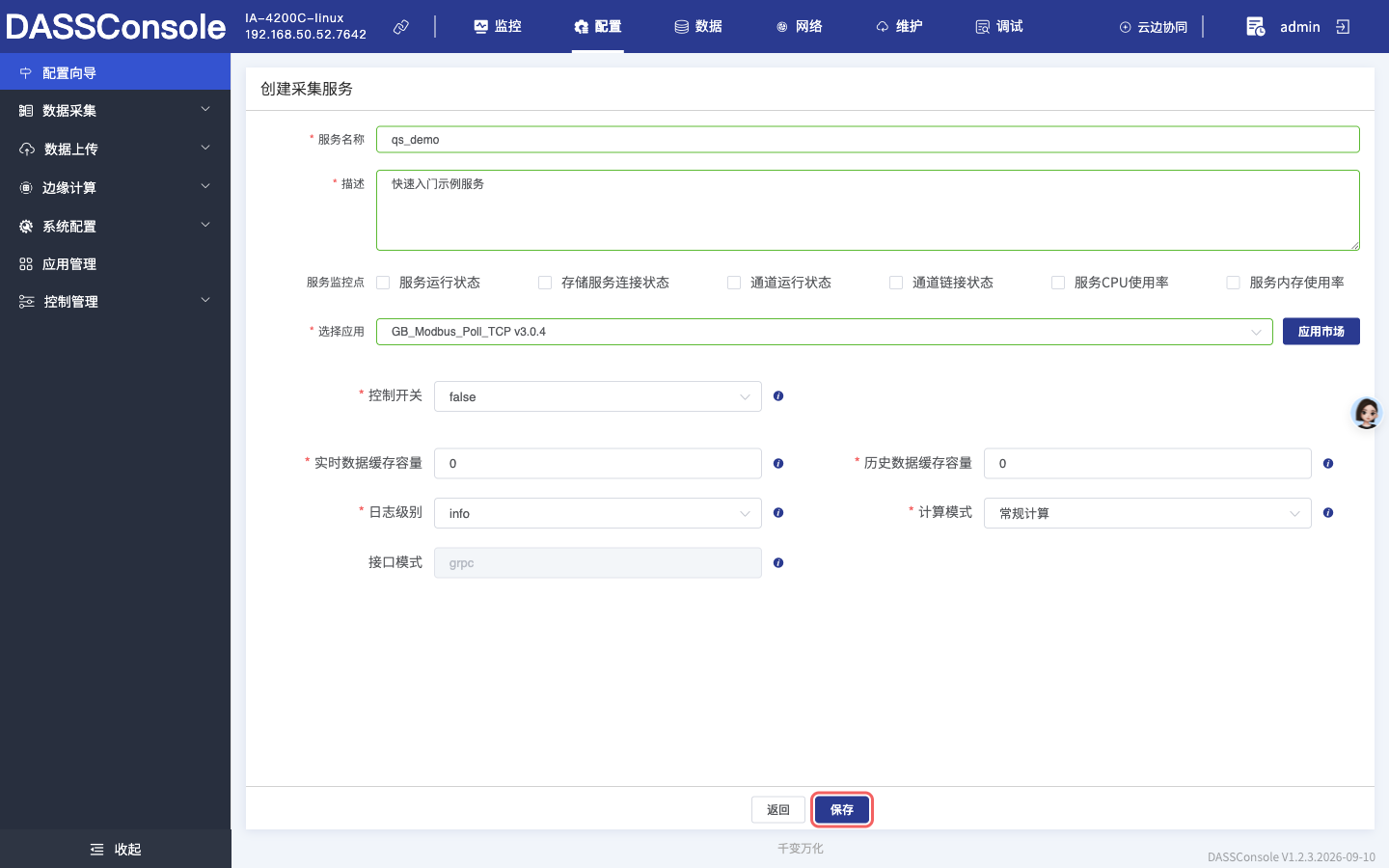

  1. 填写服务基本信息:

选择应用:选择服务所用的驱动,如列表内无所需驱动,需先在应用商城下载与盒子版本一致的采集驱动,离线导入到应用管理后方可使用。示例:GB_Modbus_Poll_TCP;
服务名称:服务名唯一。示例:test;
**描述:**可添加自定义服务描述(不能为空)。
填写完点击<下一步>
image-20230602092742190

  1. 填写服务基本通信配置

根据个人需求填写配置,具体的配置请查看驱动说明书。填写完点击<完成服务创建>即可。
image-20230602092821495

创建采集通道
【说明】:1. 旧版的采集驱动在完成服务的创建后,系统会默认创建名为”DEC“通道,可跳过创建采集通道这一步骤,直接创建测点。
2. 新版的采集驱动在完成服务的创建后,需手动创建通道。如下操作所示。
【操作】:

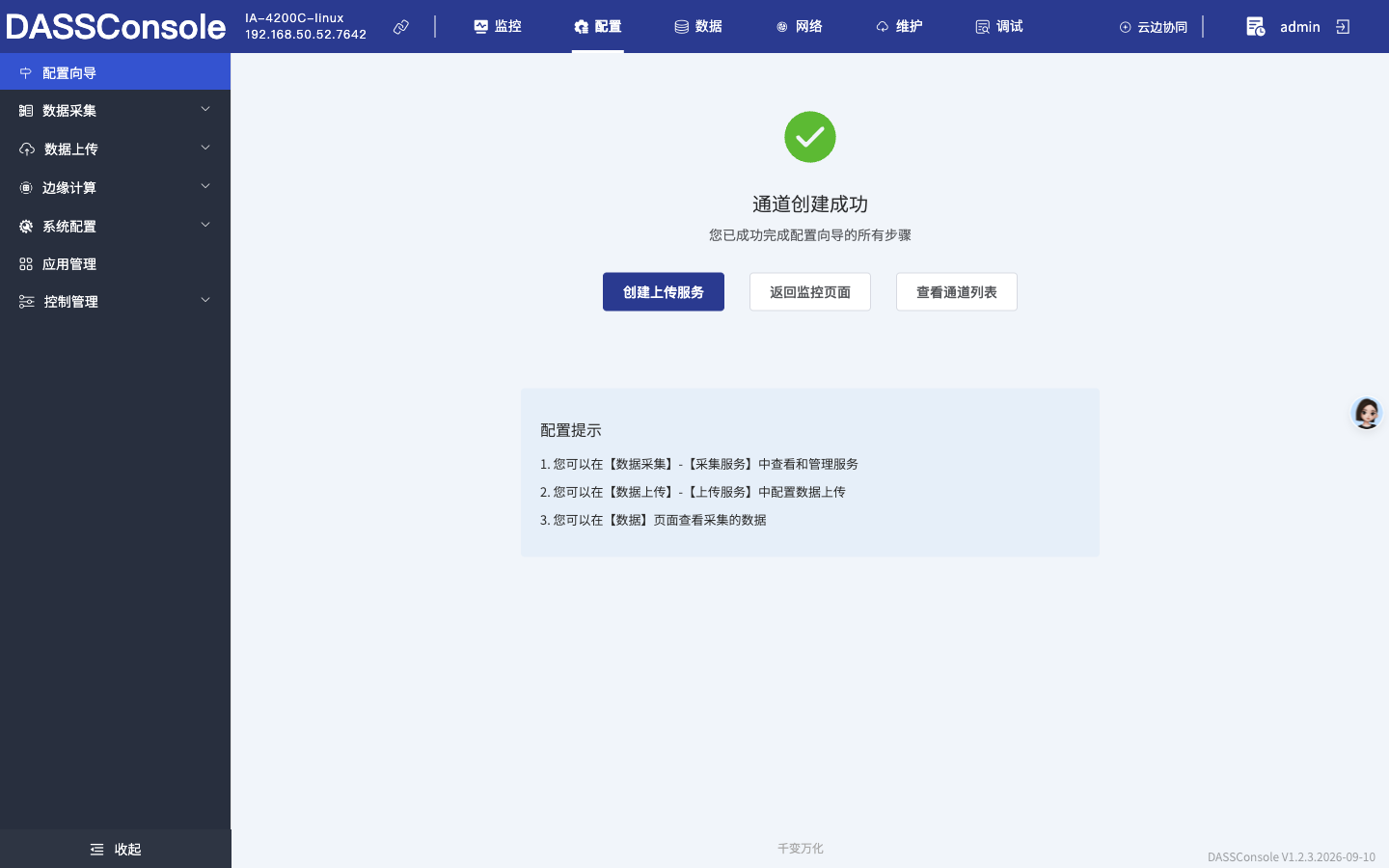

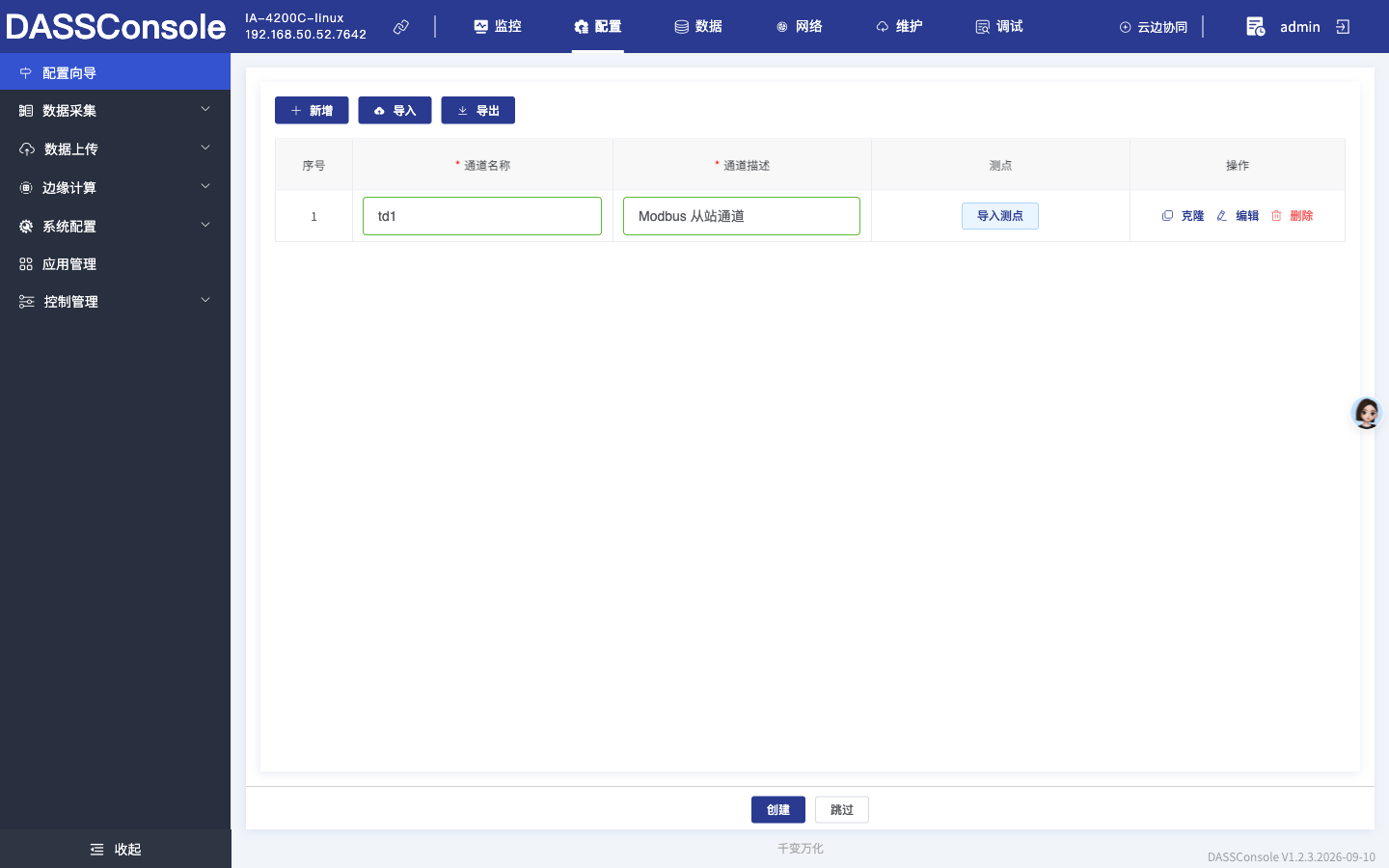

  1. 采集服务创建后会跳转到添加通道的页面,填写通道信息:
    服务名称:在创建采集服务时已填写,此处无需再填;
    通道名称:必填项,填写格式为:字母、数字、下划线,示例:td1;

image-20230602092939792

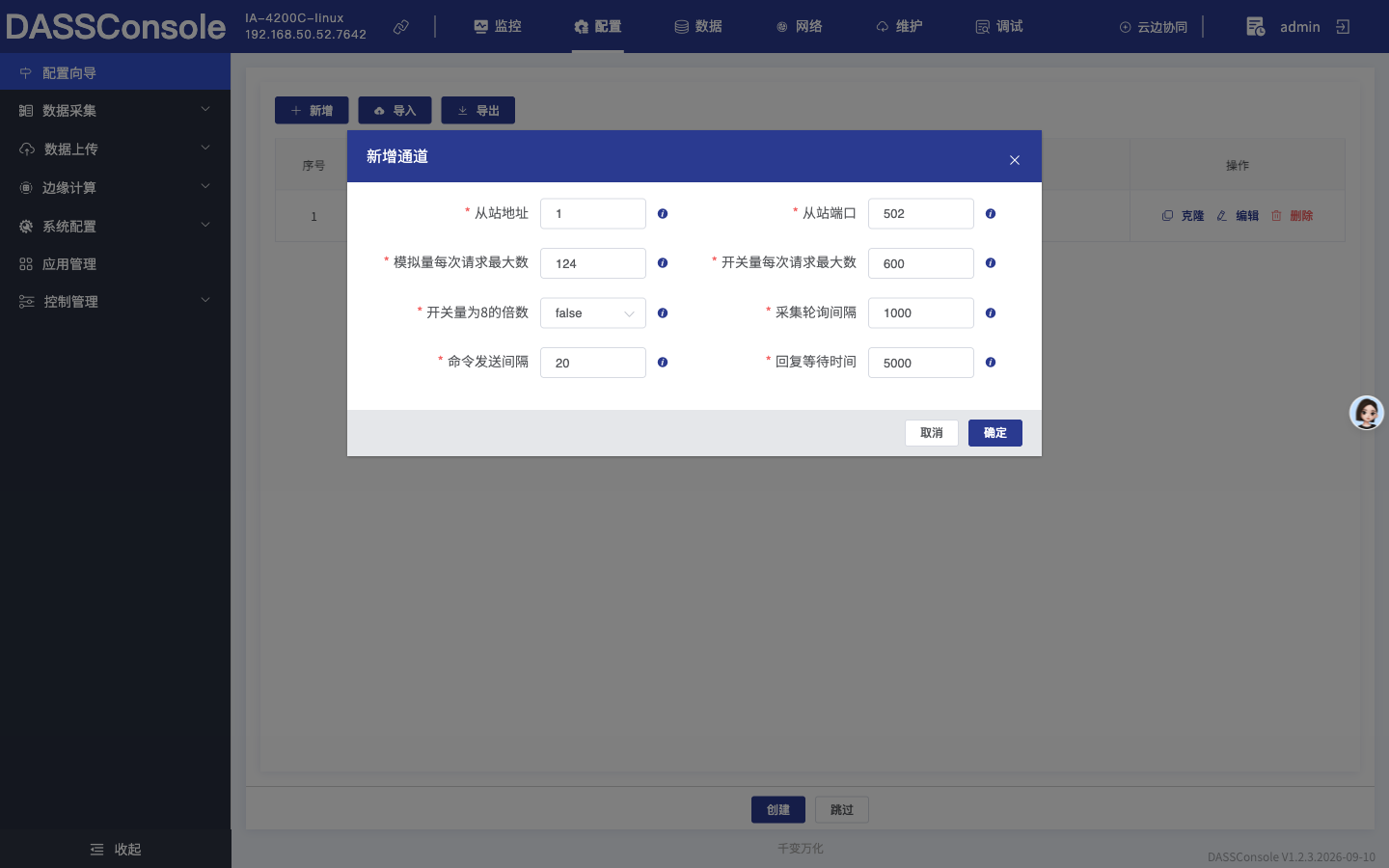

  1. 填写配置信息。不同驱动版本的配置不同,根据个人需求填写即可,具体的驱动配置请查看其说明书。 填写后,点击<完成通道创建>即可。

image-20230602093036292

创建采集测点

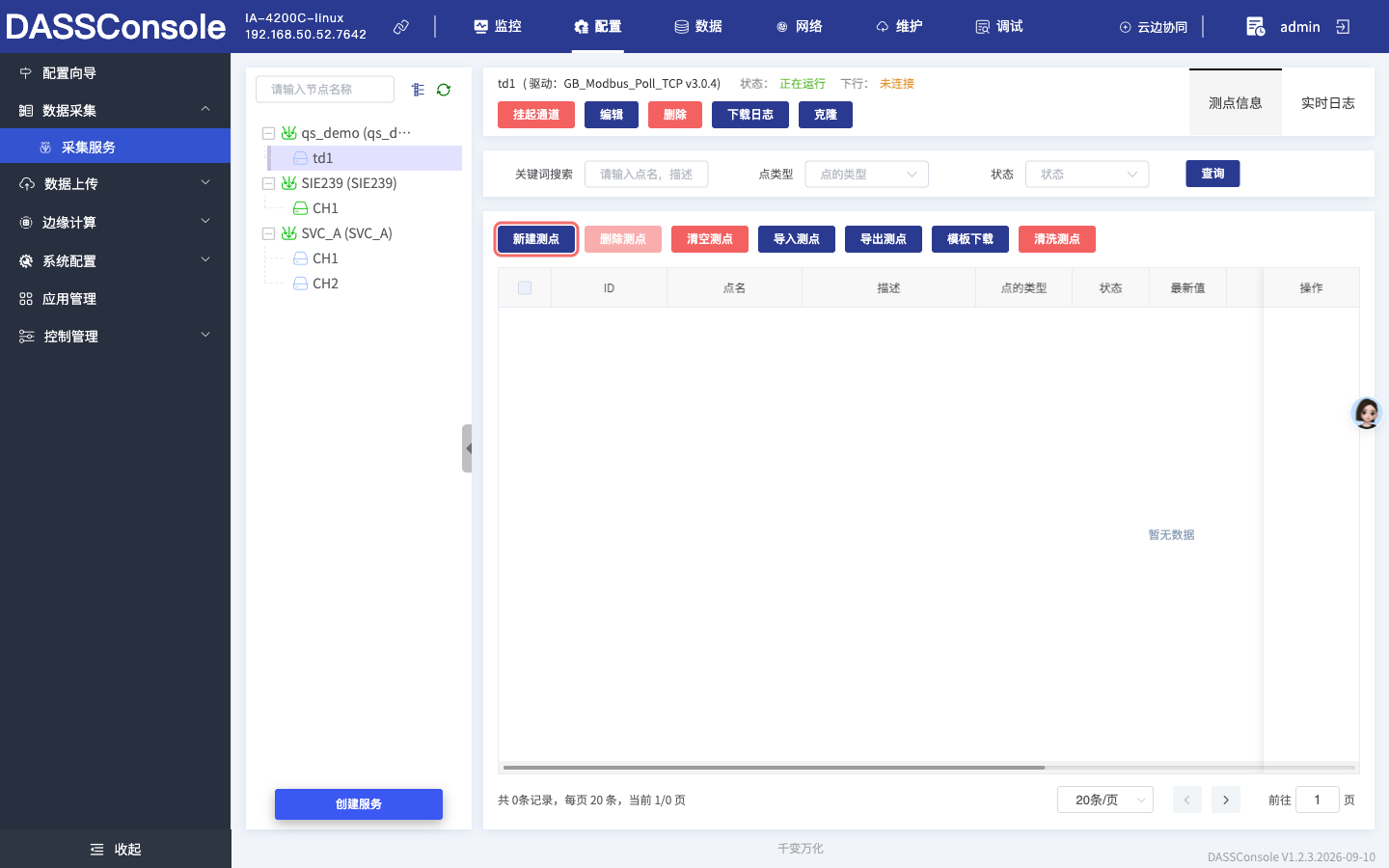

  1. 选择一个需添加测点的通道,点击<新建测点>按钮。

image-20230602093132801

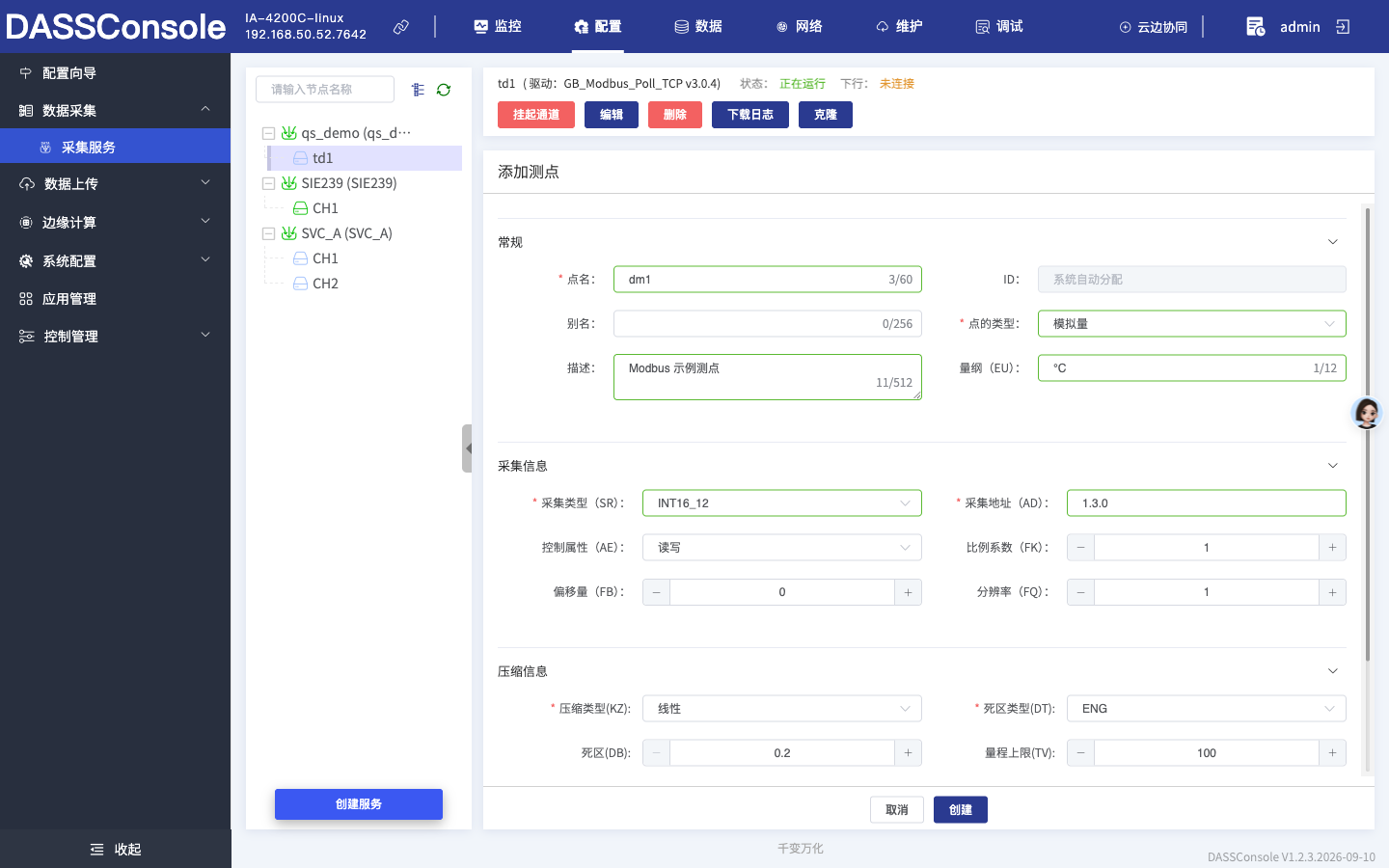

  1. 填写测点属性

    :以下为必配测点属性,其余属性见附录《测点属性说明表》
    点名:测点名称,节点下唯一。支持英文、数字、下划线、英文中划线。示例:dm1;
    ID:系统自动分配,无需填写;
    数据类型:数据存储到 openplant 的类型;
    地址信息(AD):格式见 Modbus 地址说明。示例:1.3.0;
    采集点类型(SR):采集驱动解析使用的数据类型。

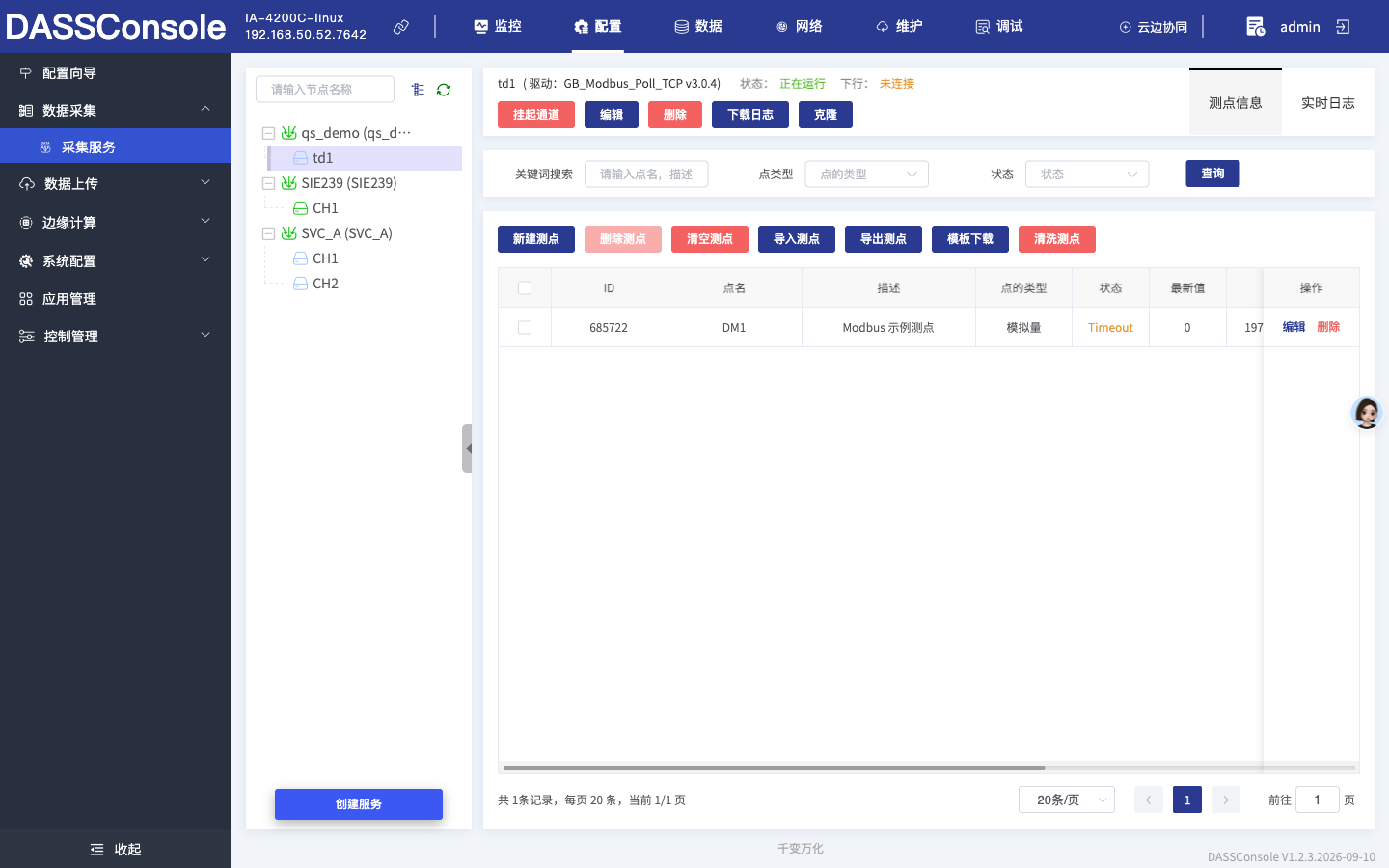

    填写后,点击<创建>,在数据采集的采集服务中存在名为test的服务,服务下有名为td1的通道,单击< td1 >,则可查看到采集测点创建成功。
    image-20230602093323576
    image-20230602093454482

Modbus地址说明

格式示例
设备号.功能码.地址1.3.0
功能码
十进制
01
02
03
04
05
06
15
16
22
Modbus寻址
地址类型范围数据类型测点属性功能代码
输出线圈0.0 ~ 0.65535bool读/写01、05、15
输入线圈1.0 ~ 1.65535bool只读02
内部寄存器3.0 ~ 3.365535 3.0 ~ 3.365534 3.0 ~ 3.365532INT8 FOLAT、INT16 LONG、DOUBLE只读04 04 04
保持寄存器4.0 ~ 4.365535 4.0 ~ 4.365534 4.0 ~ 4.365532INT8 FOLAT、INT16 LONG、DOUBLE读/写03、06、16 03、06、16 03、06、16

Modbus上传服务

  • 了解上传服务
  • 搭建Modbus Poll实验环境
  • 创建Modbus TCP上传服务

了解上传服务
上传服务是DASS的主要功能之一,用于提供北向的数据服务和协议转换服务。设备实时数据由采集服务采集后,会在openPlant内保存一定时间(根据盒子型号不同)。通过在DASS内进行上传服务配置,将测点信息上传至中心数据库/其他客户端数据库。

搭建Modbus Poll实验环境

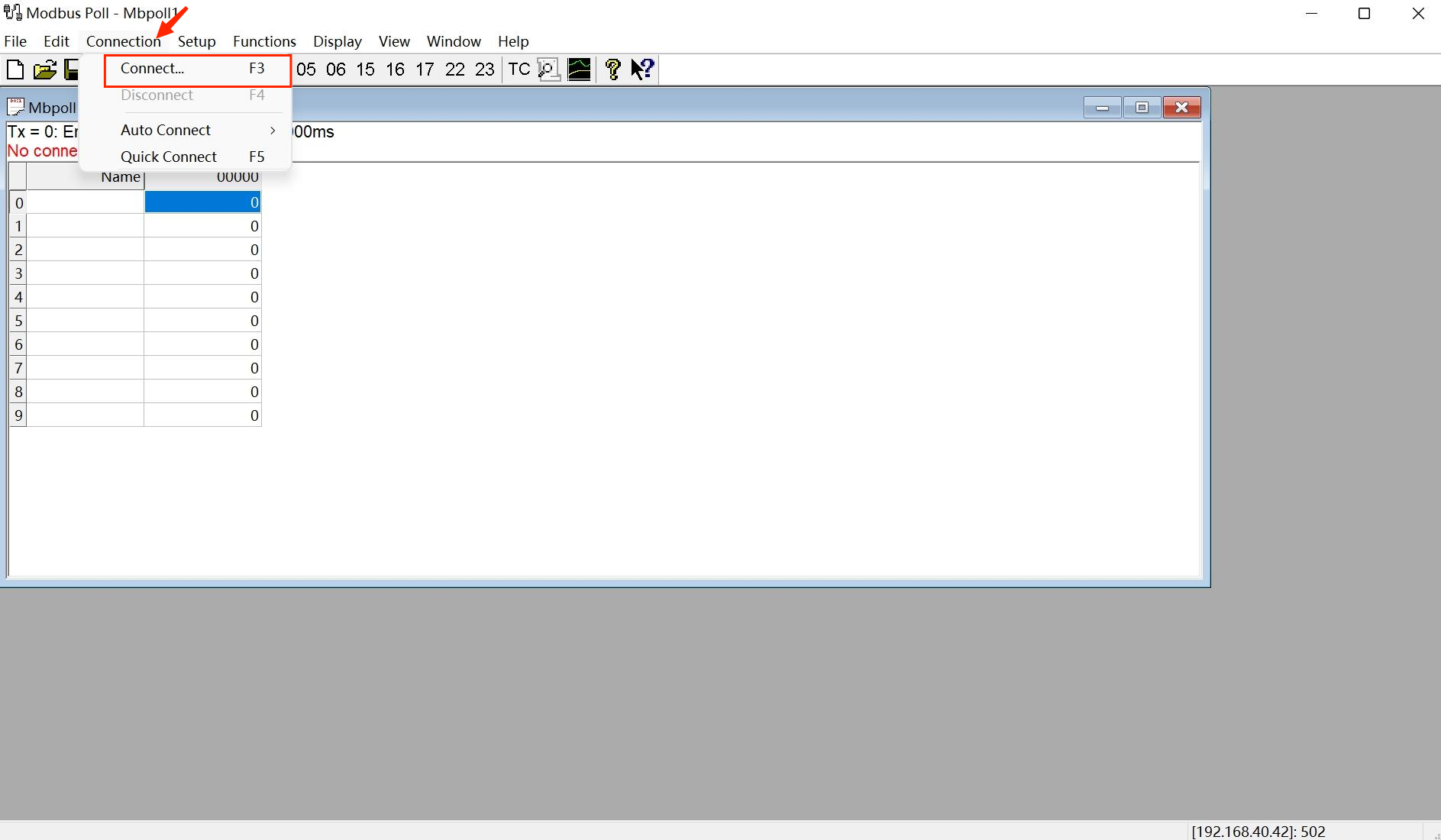

1、打开Modbus Poll,此时未No connection状态。点击Connectino:Connect,创建一个新的连接。
POLL
2、进行通讯设置。

  • ConnectionModbus TCP/IP
  • IP Address:192.168.100.169(盒子IP地址)
  • Port为Modbus Tcp默认端口502
  • 其它参数保持默认。点击OK创建。


创建Modbus上传服务

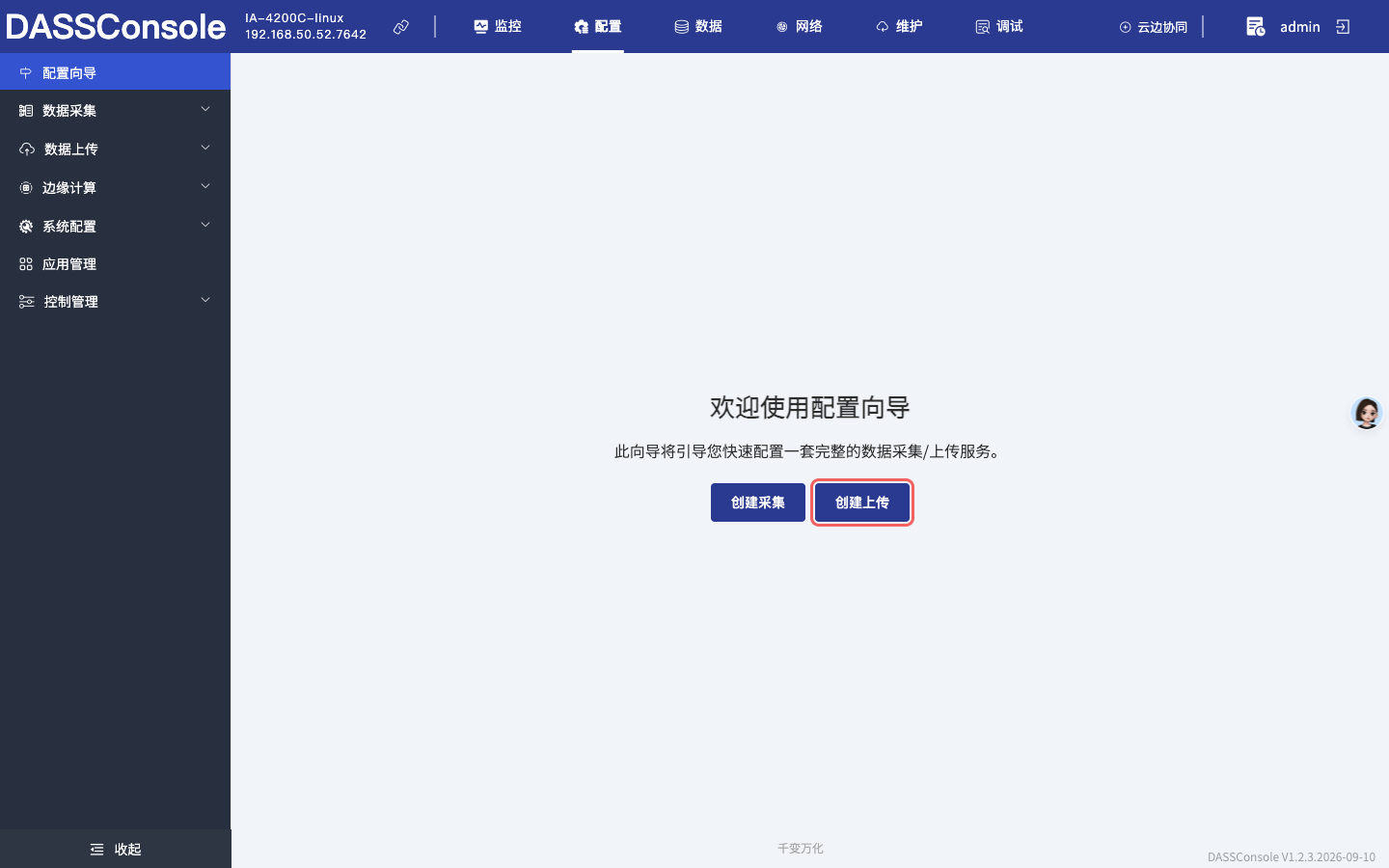

  1. 在配置向导中点击<创建上传>。

image-20230603175115172

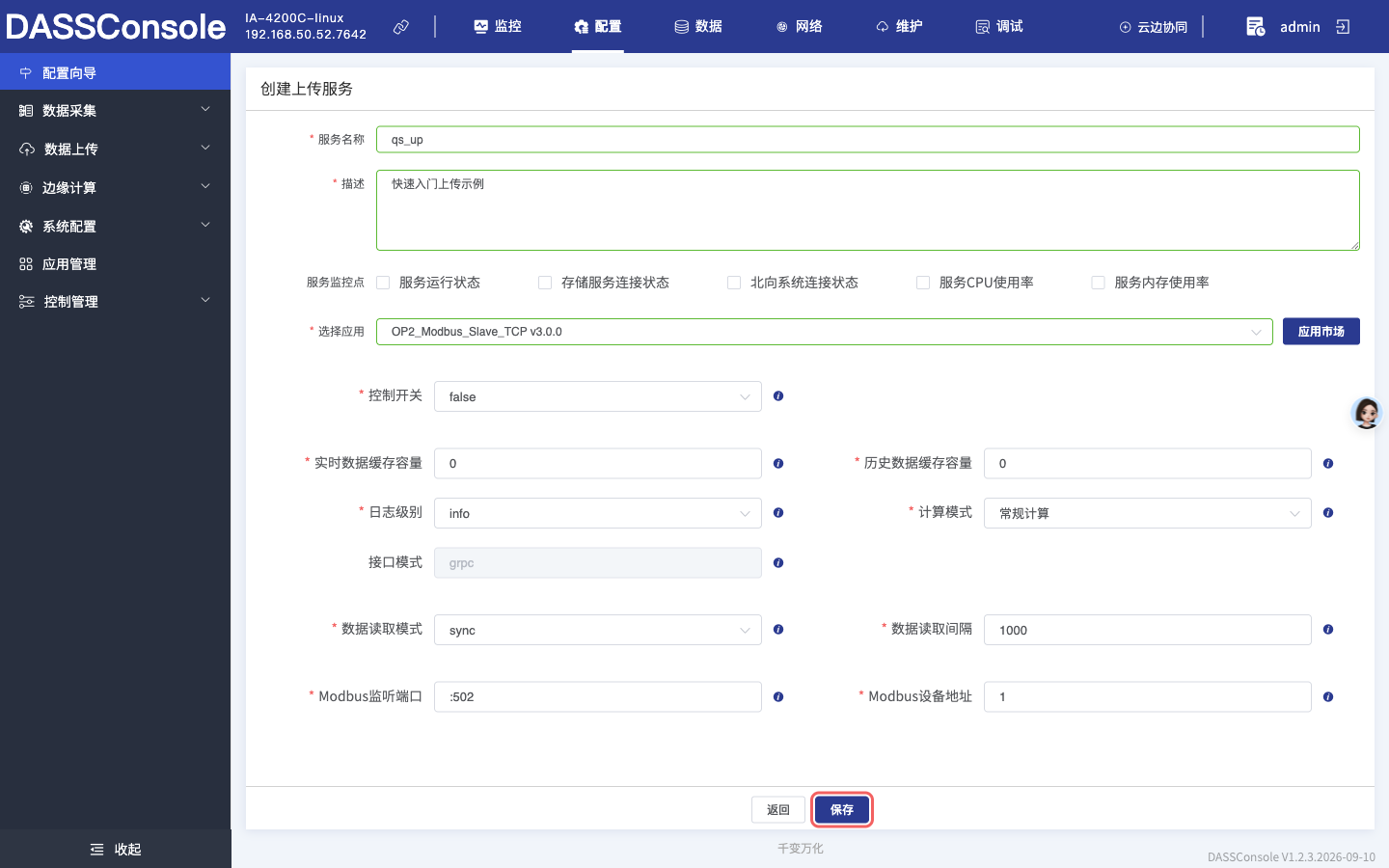

  1. 填写上传服务基本信息:
    选择应用:选择服务所用的驱动,示例:OP2_Modbus_Slave_TCP;
    服务名称:服务名唯一。示例:modbus;
    描述:可添加自定义服务描述(不能为空)。

image-20230603175253613

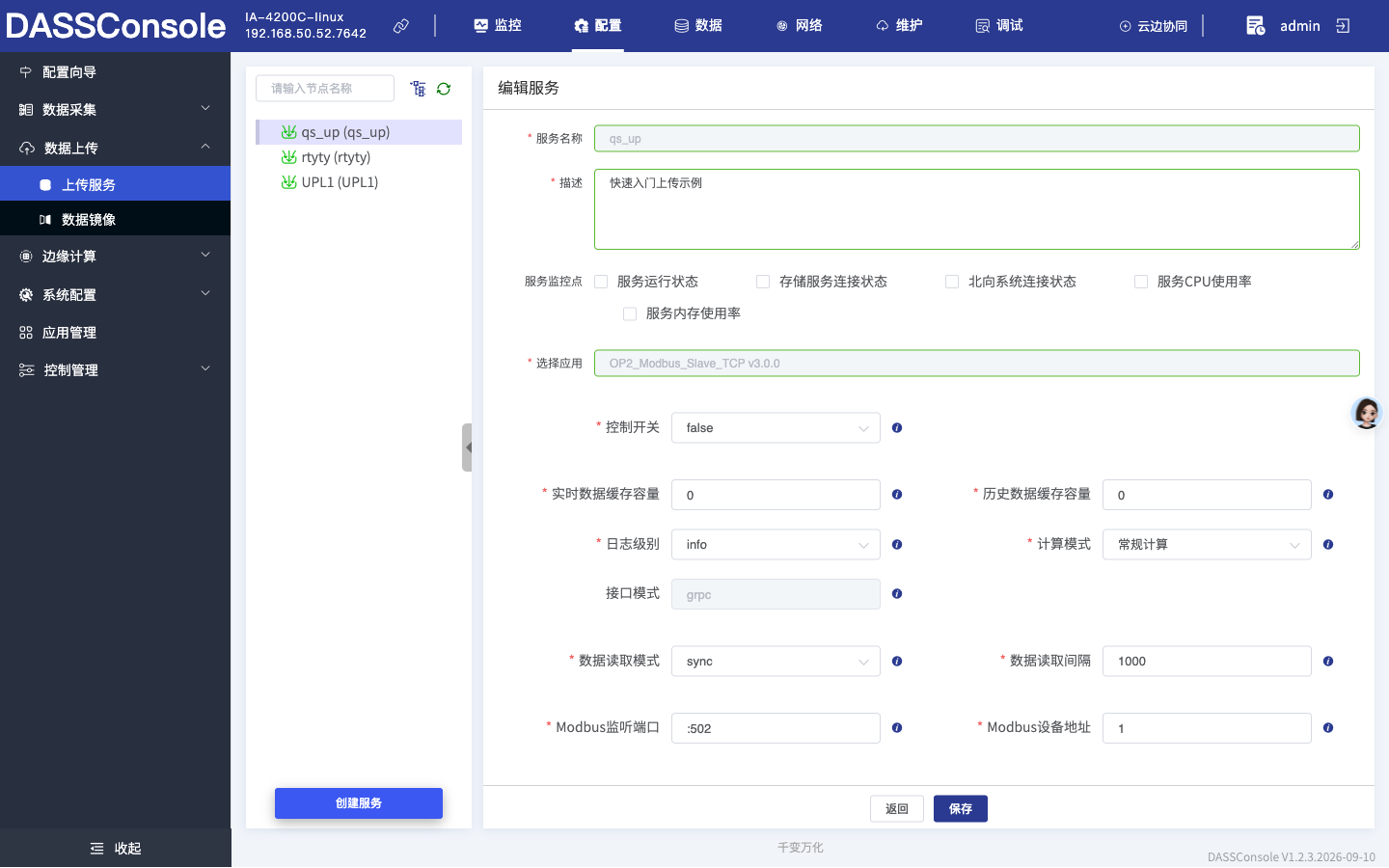

  1. 填写上传服务基本通信配置:
    根据个人需求填写配置,具体的驱动配置请查看其说明书。最后点击<完成服务创建>即可。

image-20230603175349640

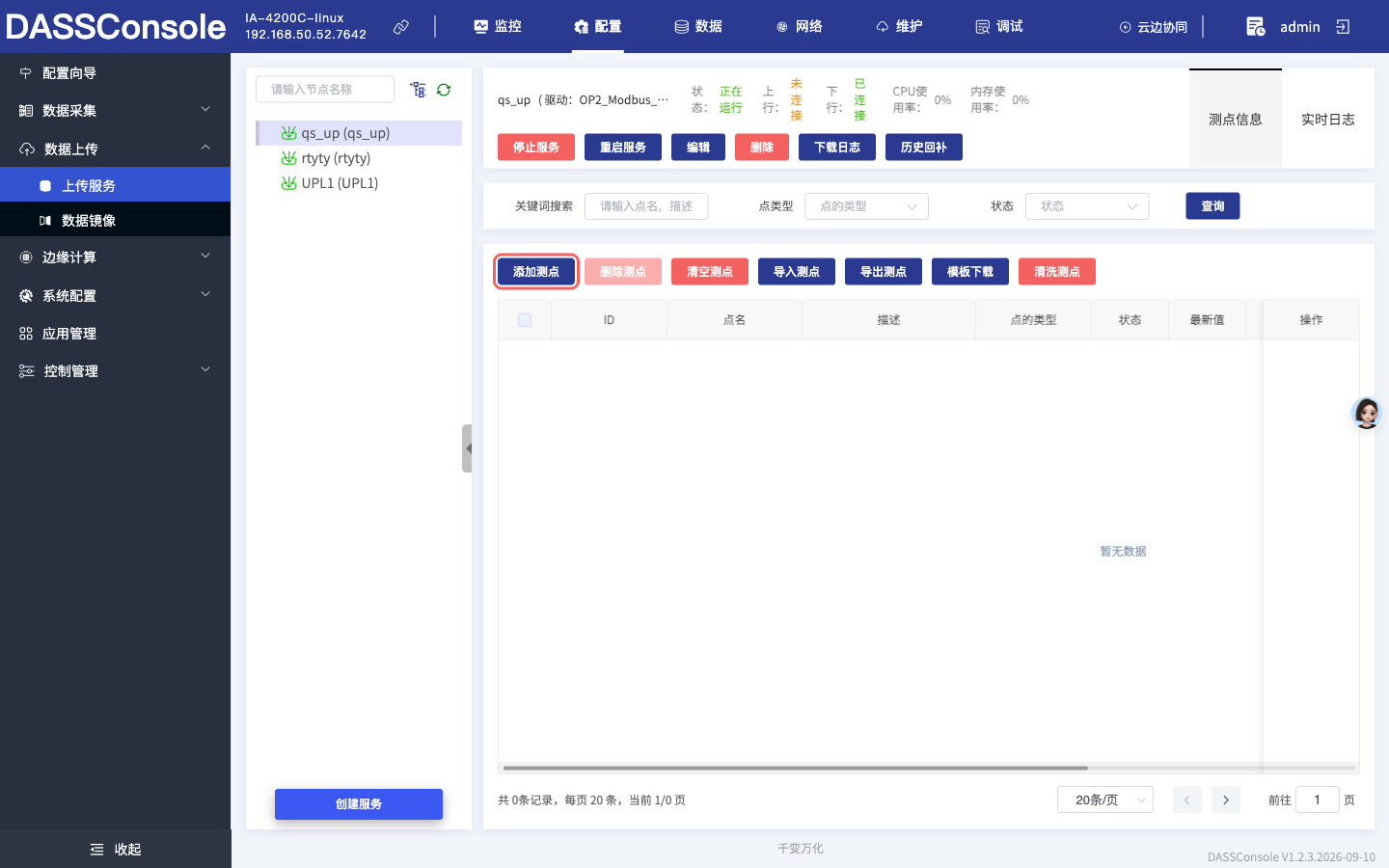

  1. 新建测点。
    可以按服务、按通道、按测点新建。
    示例:按服务。

image-20230603175552435

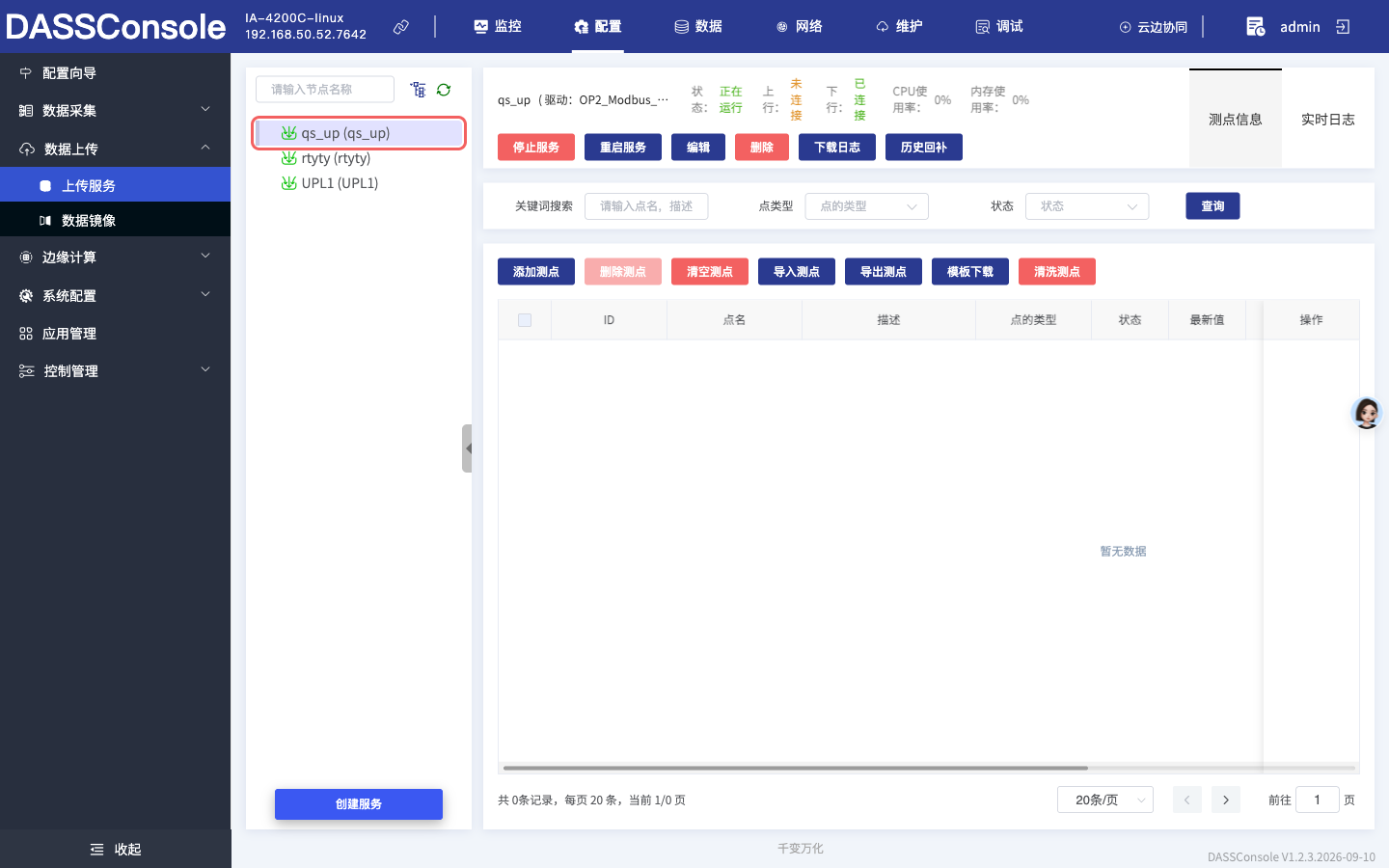

  1. 完成测点添加。点击确定,一个完整的上传服务创建完成。

image-20230603175612065
