1 在线组态

在线组态由项目查看、项目管理、趋势对比组成，是一个与OPGview功能紧密关联的模块。组态中心将管理系统里的组态文件，对组态画面进行查看管理，并且对页面里的各类型指标进行配置，最终在组态画面上灵活展示。利用本系统的测点数据和OPBuilder软件绘制，可以实现对测点数据的实时展示。
OPGview可实现对全厂生产过程的监视，可实现过程图形、图形回放、趋势比对等功能。过程图形基于OPBuilder中的组态开发设计，准确展示实时生产运行信息；过程回放提供历史数据在组态图上的回放展示，协助客户以更加直观和全面的图形重现机组工况，提高分析处理能力和速度；

1.1 项目查看

用户完成组态设计后，可通过“项目管理”功能进行组态发布并嵌入平台展示。

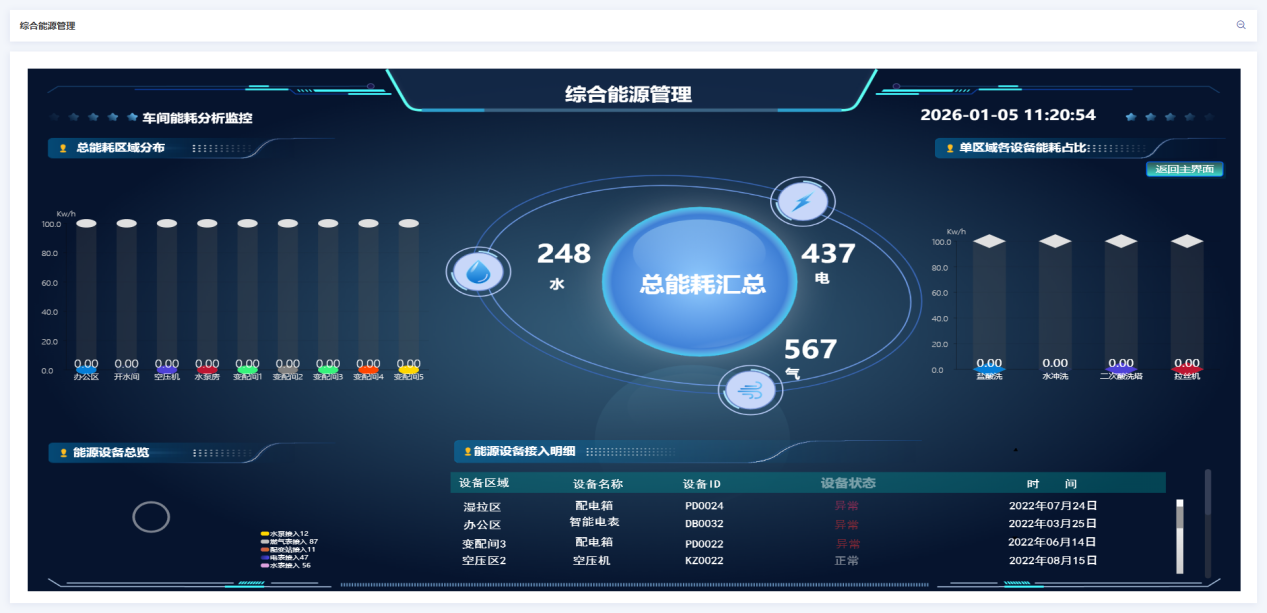

步骤1：点击左侧项目节点，选择根节点，左侧组态画面可查看。如下图：

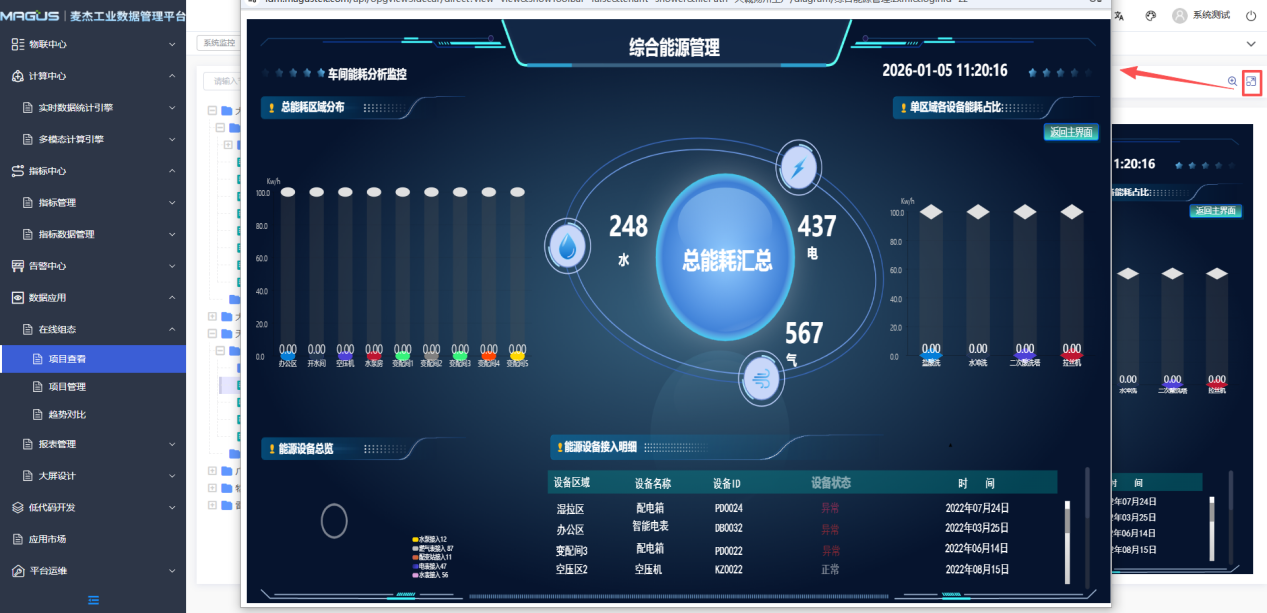

步骤2：点击【弹框】图标，页面可支持单独弹框展示，可做全屏展示。

步骤3：点击【放大镜+】图标，页面可以全屏展示

1.2 项目管理

用户可方便地绘制和仿真各种主流控制系统的过程图形，在画面内以多种方式显示生产信息。软件支持对图形、图元的建立、修改、删除等操作，支持各类动态展示效果和业务条件判断，通过关联实时数据，实现复杂业务流程的发布和展示，提高数据分析和决策能力。同时，结合先进的组件技术，OPBuilder具有良好的开放性及扩展性，支持自定义脚本和 Echart 插件，满足客户化业务需要，支持变量定义实现图形复用。 OPBuilder 是一款用纯 java 语言开发的图形组态工具，具有良好的跨平台性能，无论是在Windows、Unix、Linux 系统下开发，都可以很好地满足用户的需求。

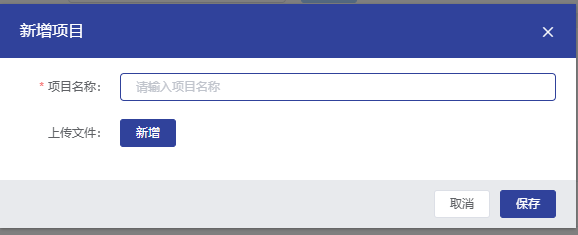

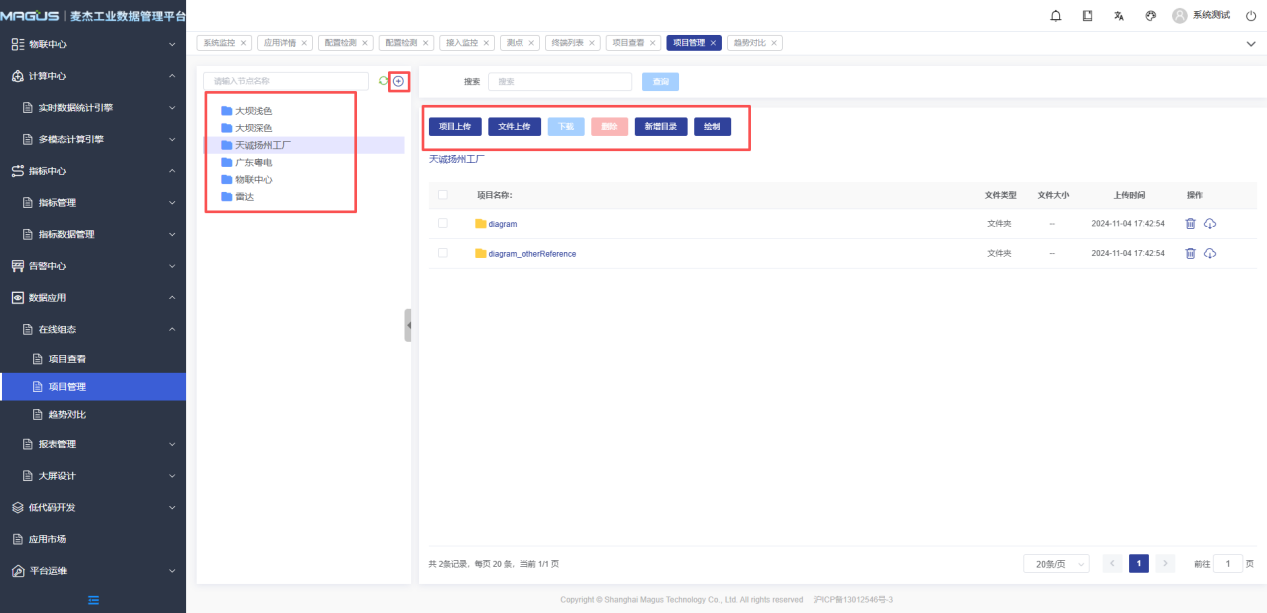

步骤1：点击左侧项目节点，选择根节点，选择“+”图标，可新增项目，也可直接选中某项目进行查看。

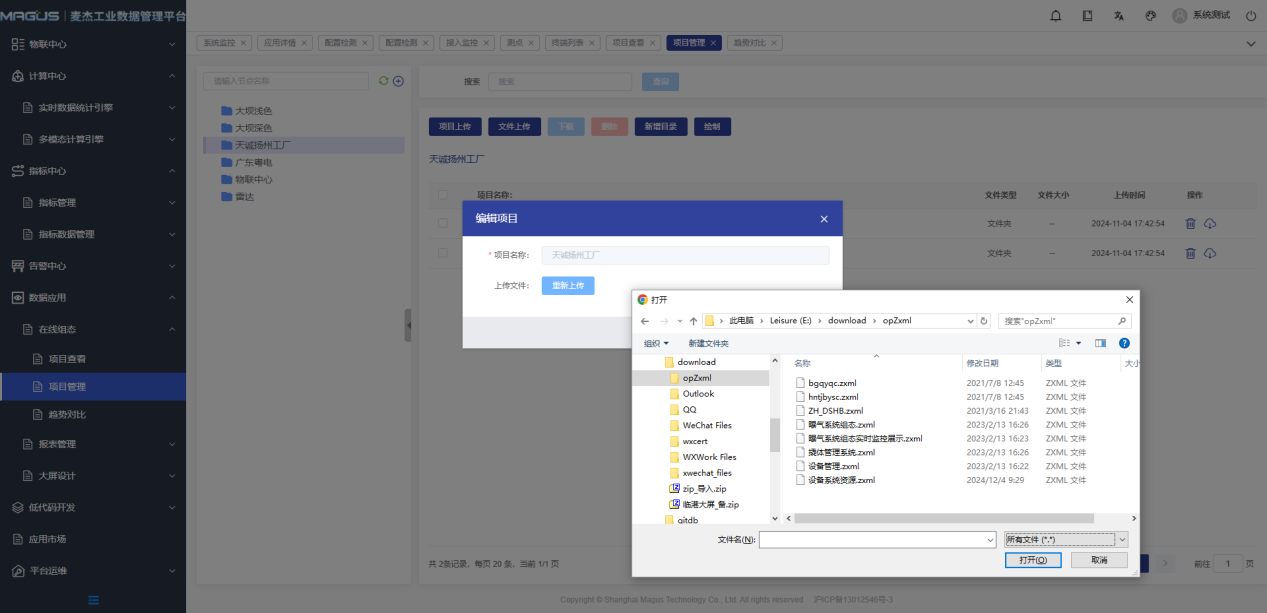

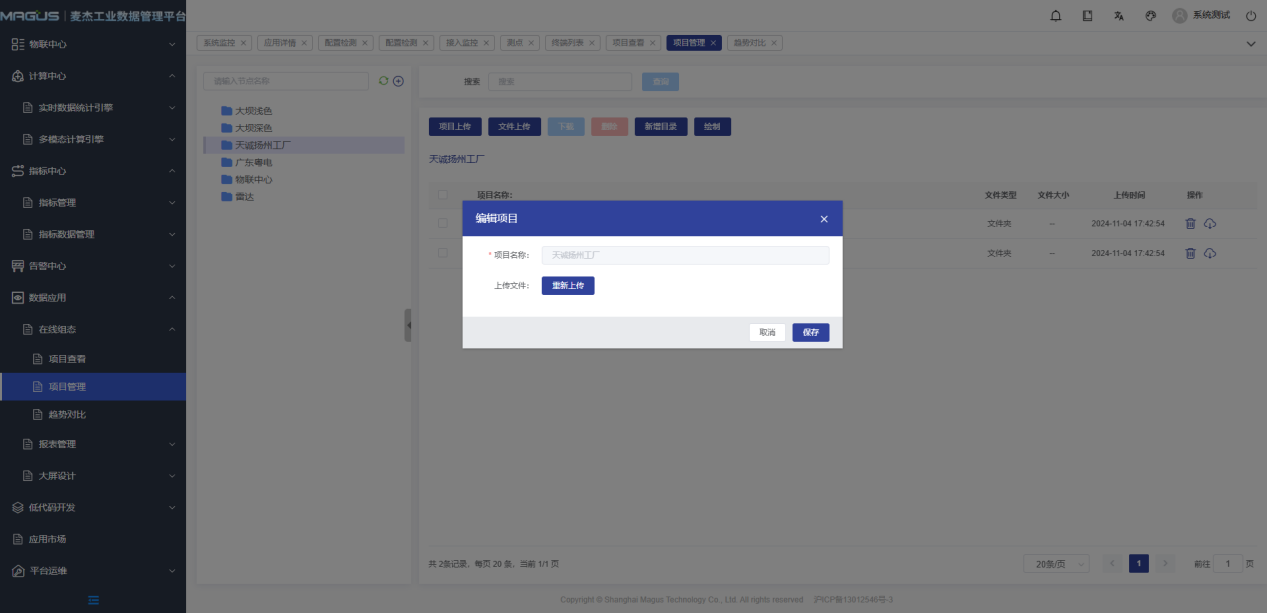

步骤2：可对组态图，进行【项目上传】或【文件上传】系统可以自动解析组态文件。

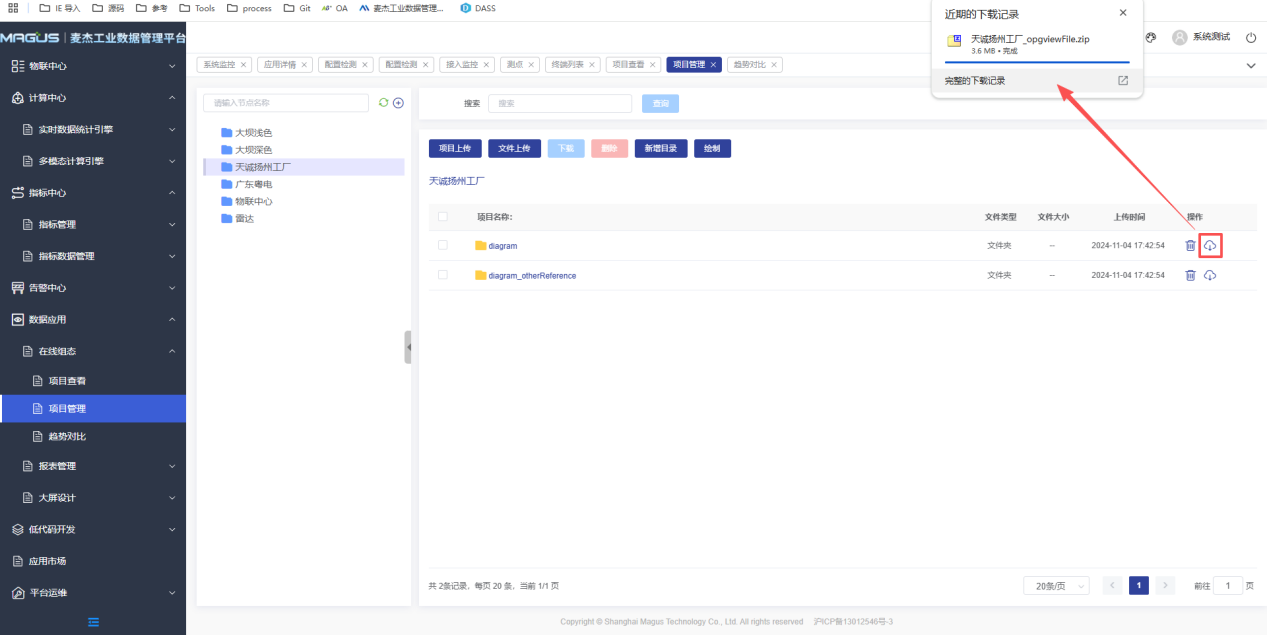

步骤3：上传成功的组态文件，可以下载至本地

1.3 趋势对比

趋势作为OPGview的重要组成部分，支持对组态界面的数据点的走势查询，支持多点在指定时段内的趋势比对，并提供丰富的可视化便捷按钮，提高图表信息有效性。

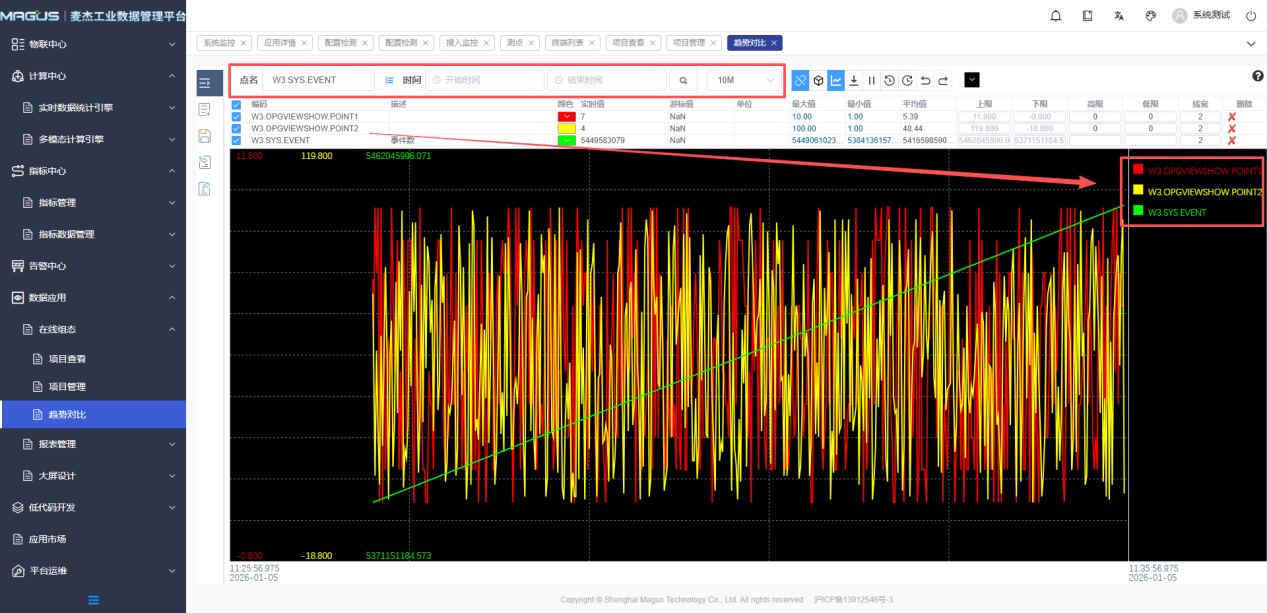

步骤1：点击趋势对比，在弹窗“点名”下拉列中选择不同测点、时间段、间隔后，图中自动进行数据趋势对比展示，也可对图形进行下载。
