串口管理

适用版本：DASS5（当前版本）
前提：已登录 DASSConsole

【说明】：串口是计算机与外部设备之间传输数据的一种通信接口。可根据设备连接要求，在本页修改串口的工作模式。

【入口】：网络 → 串口管理

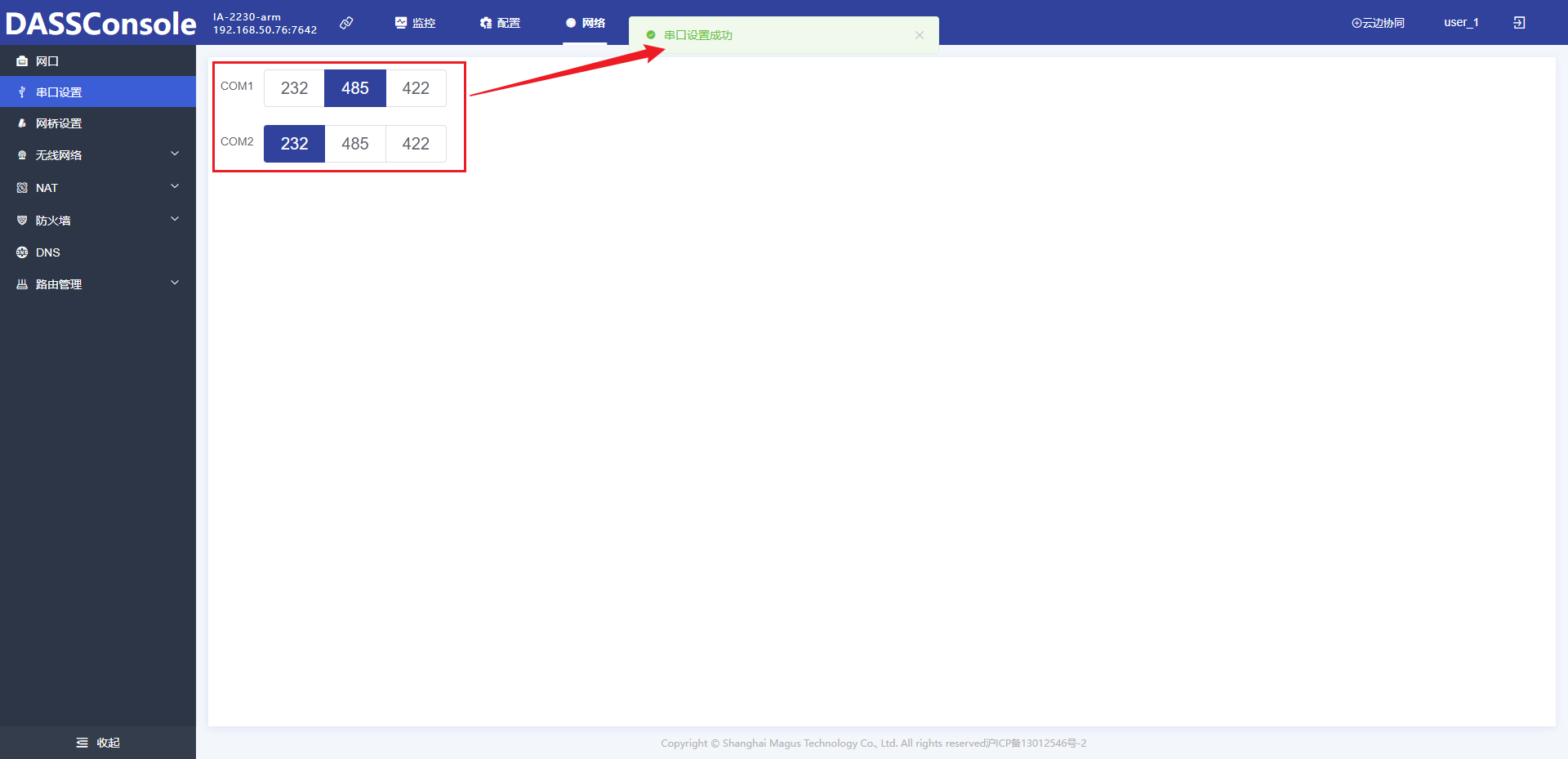

【操作】：点击所需切换的串口工作模式，页面提示「串口设置成功」即可。

功能概述

串口是设备与外部设备之间传输数据的一种通信接口。本页用于修改串口的工作模式（如 RS232 / RS485 等，以页面提供的选项为准）。

核心价值：现场仪表多为串口通信（Modbus RTU 等），工作模式必须与仪表一致，否则采集完全不通。

使用场景

• 接入 RS485 / RS232 仪表、传感器时，按设备要求切换串口模式；
• 更换现场设备后，串口模式需要跟着改。

前置条件

• 已登录；
• 知道现场设备要求的串口模式（查设备手册）与接线方式。

参数说明

项	说明
串口	串口编号 / 物理接口
工作模式	按现场设备要求选择（页面提供 RS232 / RS485 等选项）

注意事项

✅ 允许：修改串口工作模式。

❌ 禁止 / 需谨慎：

• ⚠️ 注意 模式与现场设备不一致会导致串口采集完全不通，且通常不报明显错误；
• ⚠️ 注意 改完模式后要重新确认对应采集服务 / 通道是否正常；
• ⚠️ 注意 带电插拔串口线可能损坏设备，接线请断电进行。

示例

接入一台 Modbus RTU 仪表：

1. 「网络 → 串口管理」；
2. 选择与仪表相连的串口，把工作模式切到 RS485（以仪表手册为准）；
3. 到「配置 → 采集服务」新建服务（应用选 Modbus RTU 类驱动），通信配置里选择该串口并填写波特率等参数；
4. 建通道、加测点，地址信息（AD）按仪表寄存器填；
5. 验证：在「数据一览」中看到测点状态为 Good 且实时值随仪表变化。

常见问题及解决方法

现象	原因	处置
串口采集不通	工作模式与现场不一致 / A-B 线接反	按设备手册核对模式与接线
改完模式仍不通	相关服务未重启	重启对应采集服务后重试

相关命令/接口

→ 网络模块接口未收录（由 hms-network 服务提供，随服务版本变化）；网络排障请结合「诊断」页与「系统服务 → 下载日志」

安全声明

⚠️ 注意 串口接线与模式改动建议在断电状态下进行，避免损伤接口或现场设备。
