1 数据接入

数据接入模块用于对所有使用的终端及服务进行配置管理，采用平台终端管理和DASS服务平台配合使用的模式。
主要包括边端终端管理、采集配置、上传配置、计算配置、应用配置、系统服务配置等配置模块和其他相关功能模块。

1.1 使用流程

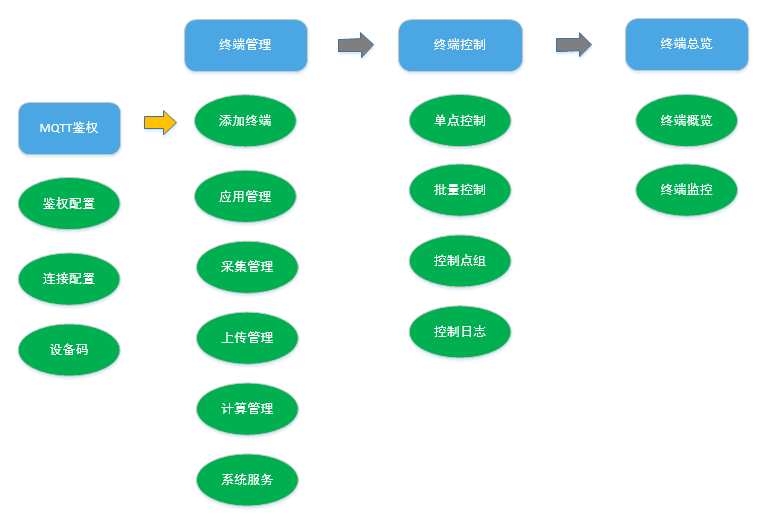

物联终端的配置及应用通过物联接入模块进行管理，通过终端管理 - 终端控制 - 终端总览进行配置应用。

在添加终端时，需要先使用mqtt鉴权功能进行信息配置，包括：基本信息、连接配置、设备码基本配置项。

1.2 使用案例

数据接入模块对应案例涉及到的信息比较多，如：终端设备配置、采集、上传、状态监控、数据展示、总览等。
以下通过本案例以终端（20.147）为例进行配置，最终实现从配置 、采集、上传、状态监控、数据展示、终端信息总览的目标。以上功能在操作过程中，会进行远程终端信息同步。

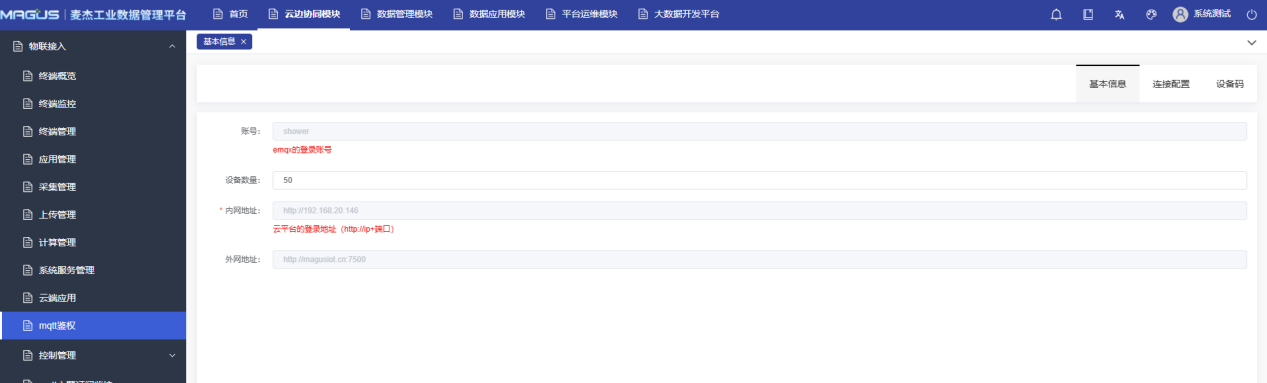

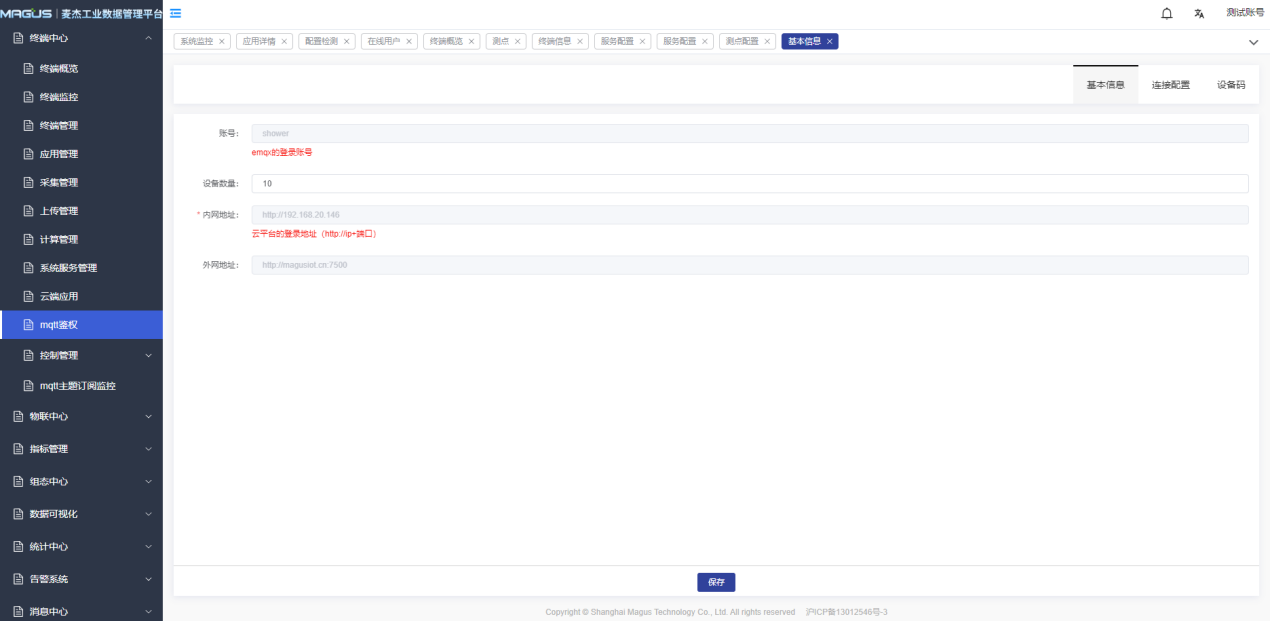

步骤1：点击【MQTT鉴权】菜单，鉴权功能包括三部分内容：基本信息、连接配置、设备码，如下图：

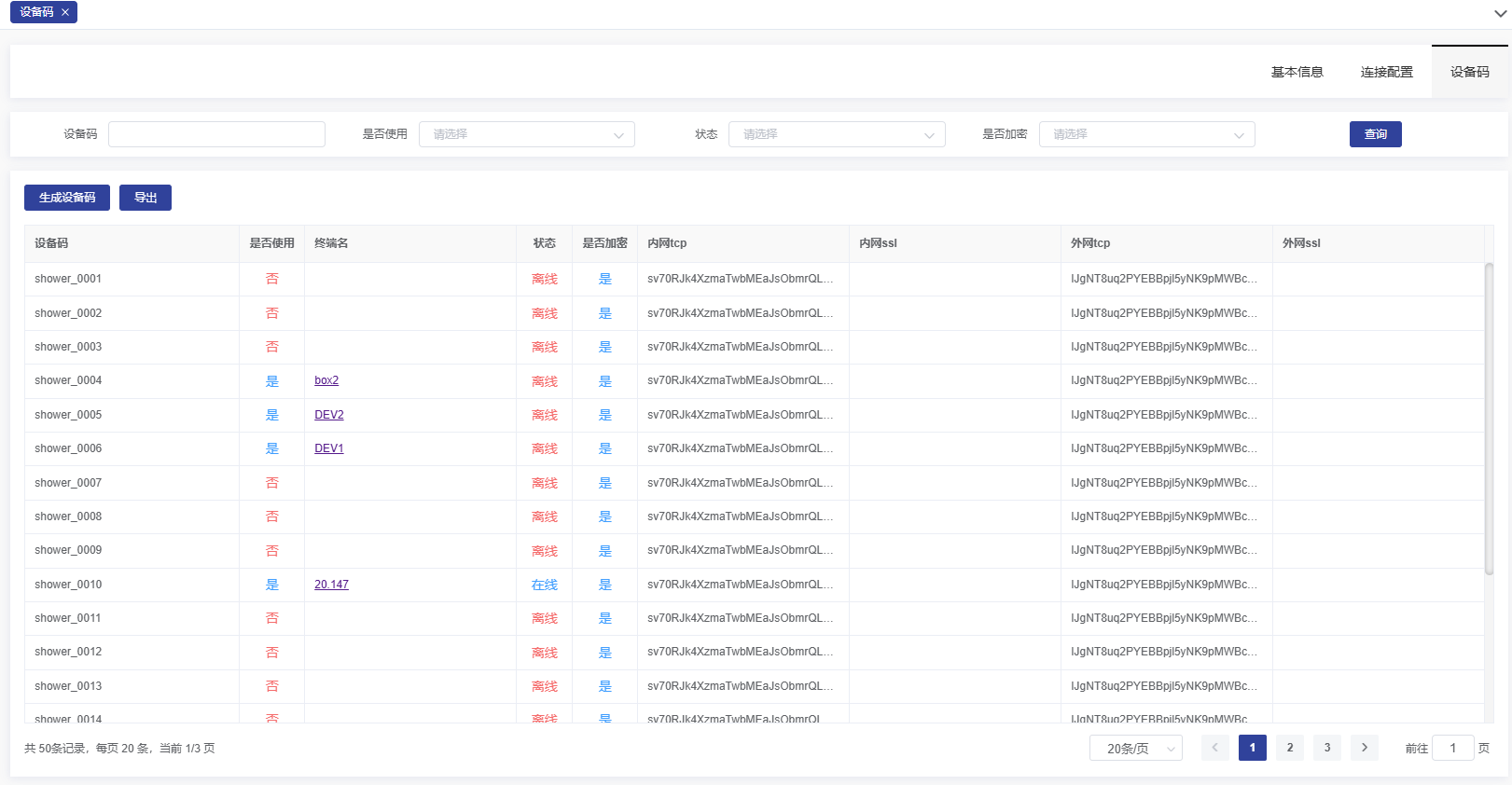

其中：基本信息、连接配置为系统默认配置信息(不做修改)，基本信息中设备数量可进行修改，设备数量与设备码标签页面的设备数量进行对应，如果需求增加设备，先修改基本信息中的设备数量，再到设备码页面中点击“生成设备码”按钮，系统自动生成设备码，如下图：

列表信息中，设备码、是否使用（被使用时，显示为“是”）、终端名（与前端设备对应）、状态（如果终端设置在线，显示为“在线”状态）、是否加密（默认“是”）、内网tcp（http请求与DASSConsole鉴权功能对应）、内网ssl（https请求与DASSConsole鉴权功能对应）、外网tcp、外网ssl为自动生成内容。对于使用内网或者外网编码，建议是：只要网络通，都可以，但默认推荐使用内网信息。

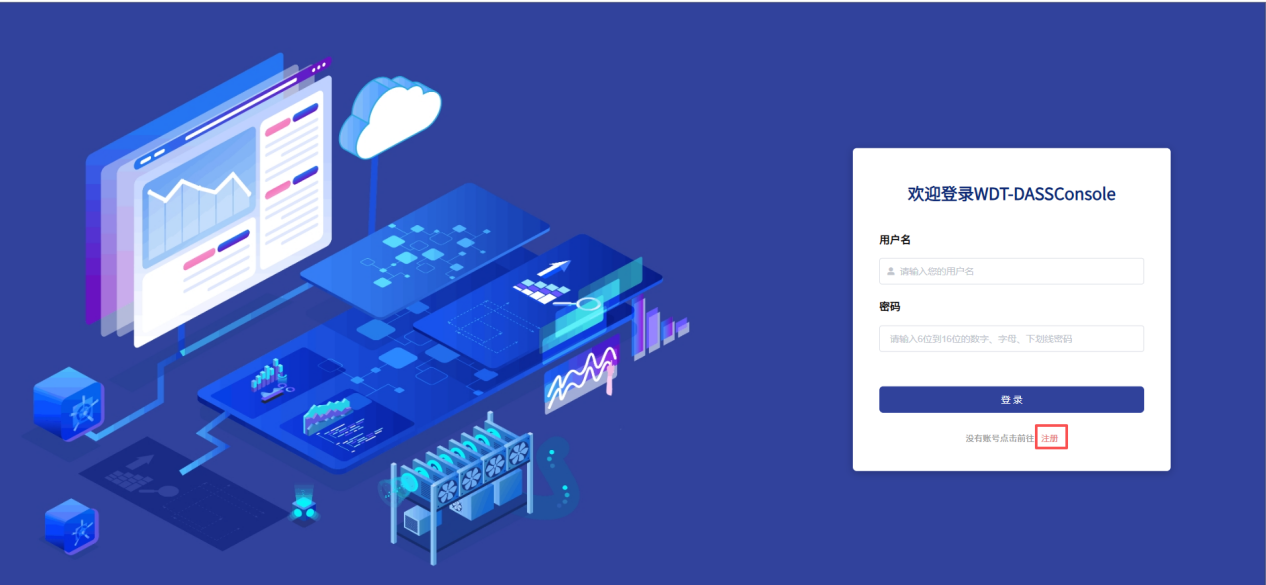

步骤2：在浏览器中输入DASSConsole控制台URL地址（与前端DASSServer对应），进行用户注册，如下图：

成功注册用户后，进行登录，提示进行终端设备绑定，如下图：

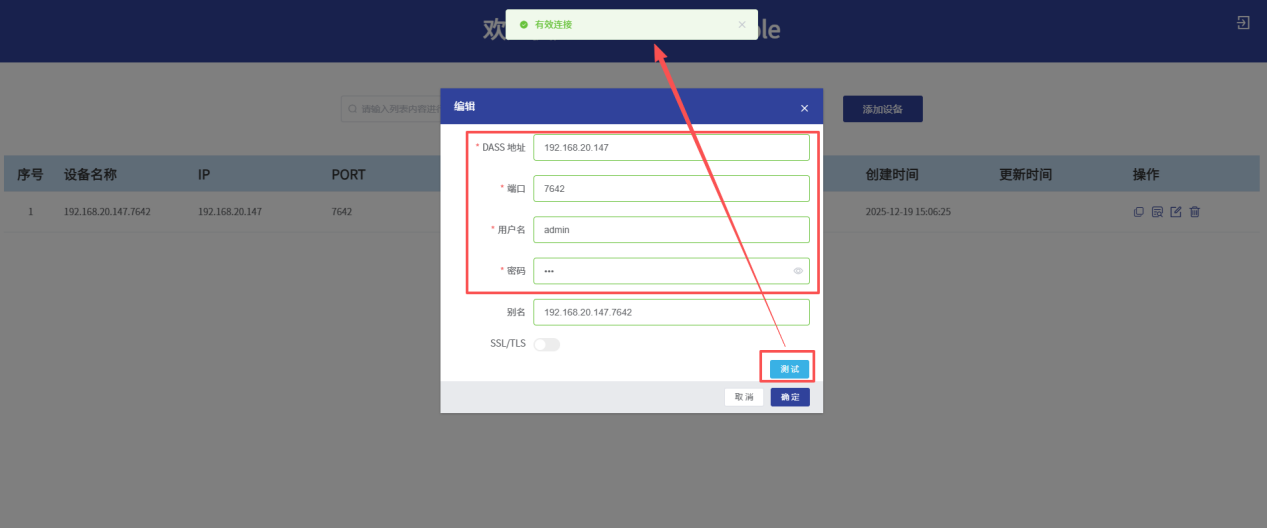

在绑定页面中输入终端dass地址、端口号、用户名、密码等信息后，点“测试”按钮进行判定地址、账号信息是否有效。成功后，可进入DASSConsole主界面，如下图：

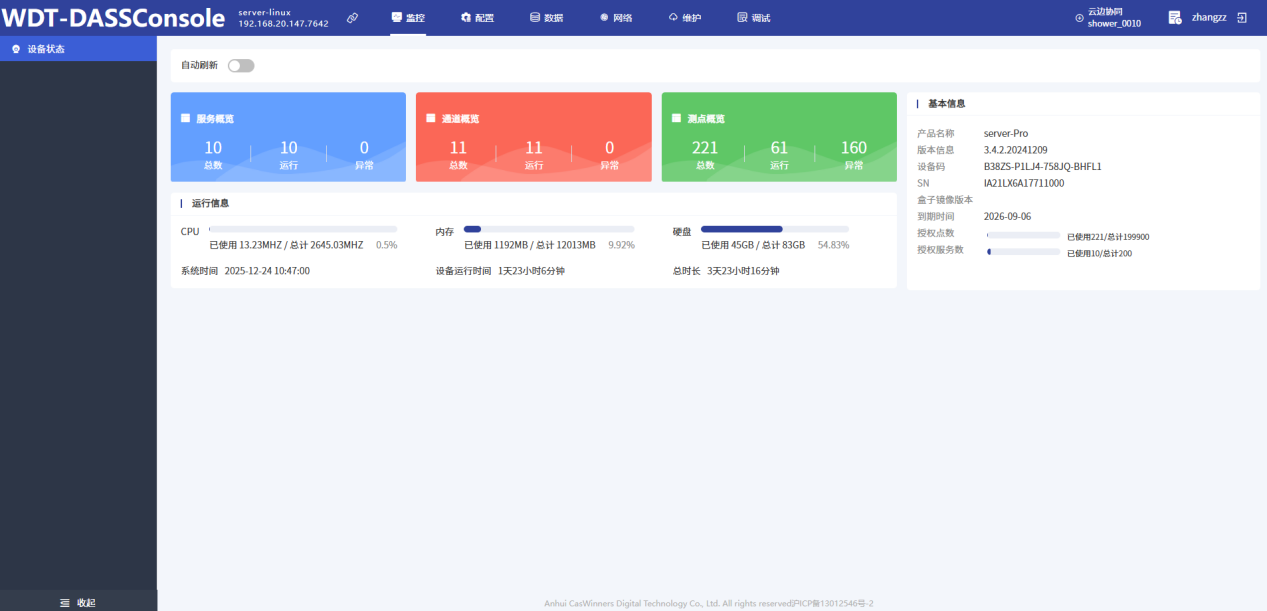

通过上面设备状态页面，可了解终端基本信息、服务信息、通道信息、测点信息、运行信息。
通过点击上方的配置模块，可对终端配置采集服务、上传服务、计算服务、相关系统配置信息，如下图：

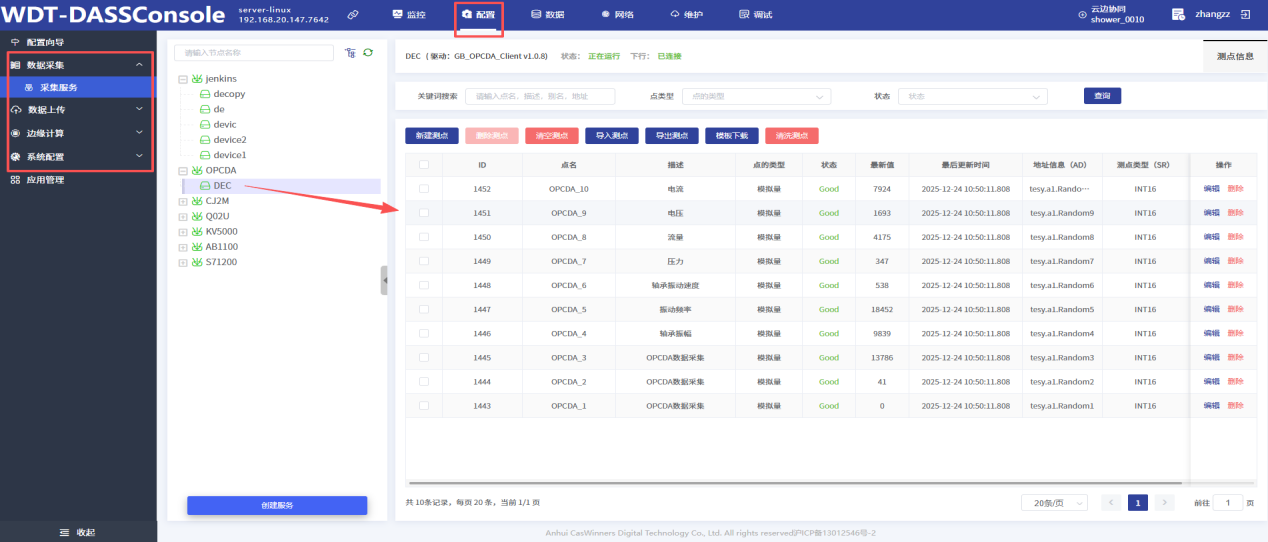

以采集服务为例，在左侧以树形结构显示当前终端对应的所有服务及通道信息（在右侧上方显示通道对应的驱动信息、状态、下行状态信息），点击“通道”在右侧显示通道对应的所有测点信息，以及测试的状态及实时数据信息。

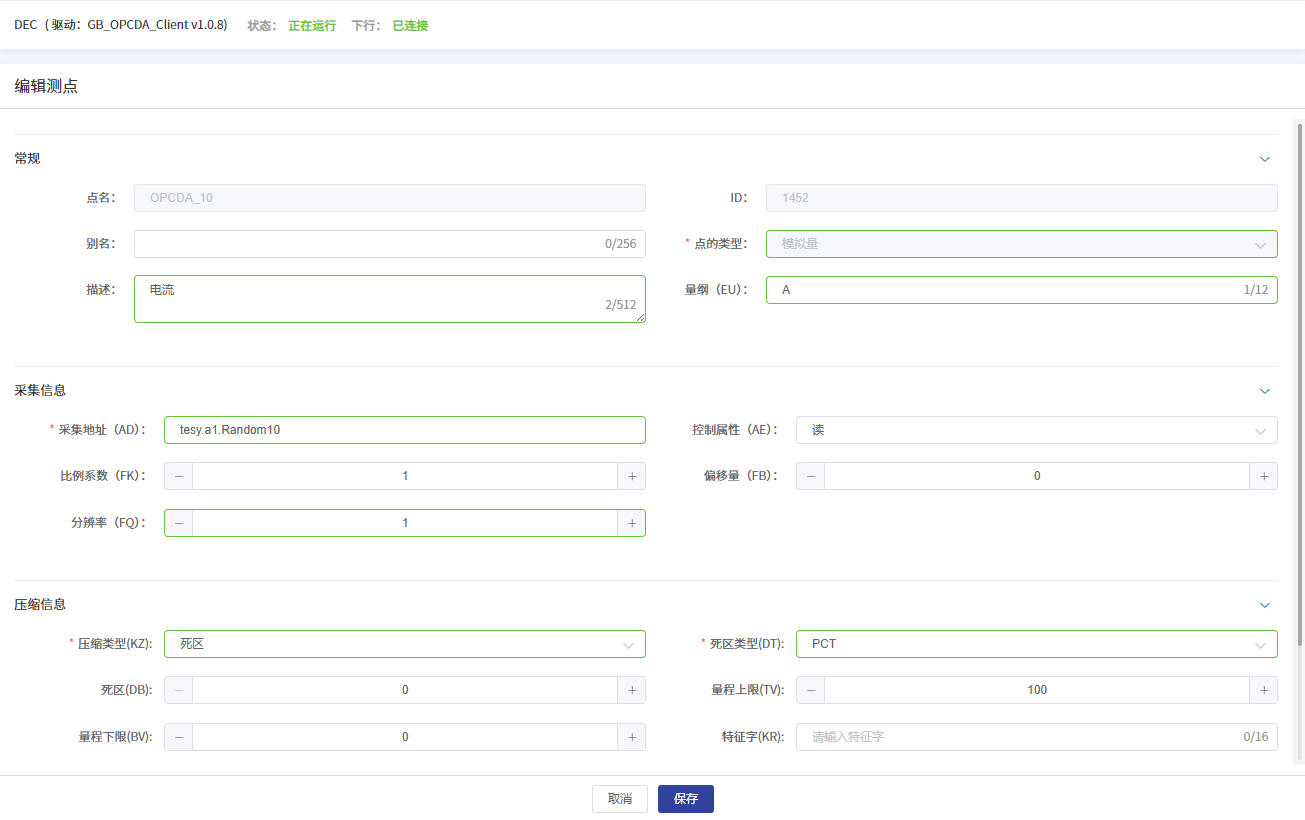

通道提供了“新建测点”、“删除测点”、“清空测点”、“导入测点”、“导出测点”、“模板下载”、“清洗测点”功能，点击单个测点“编辑”操作进行测点信息编辑，如下图：

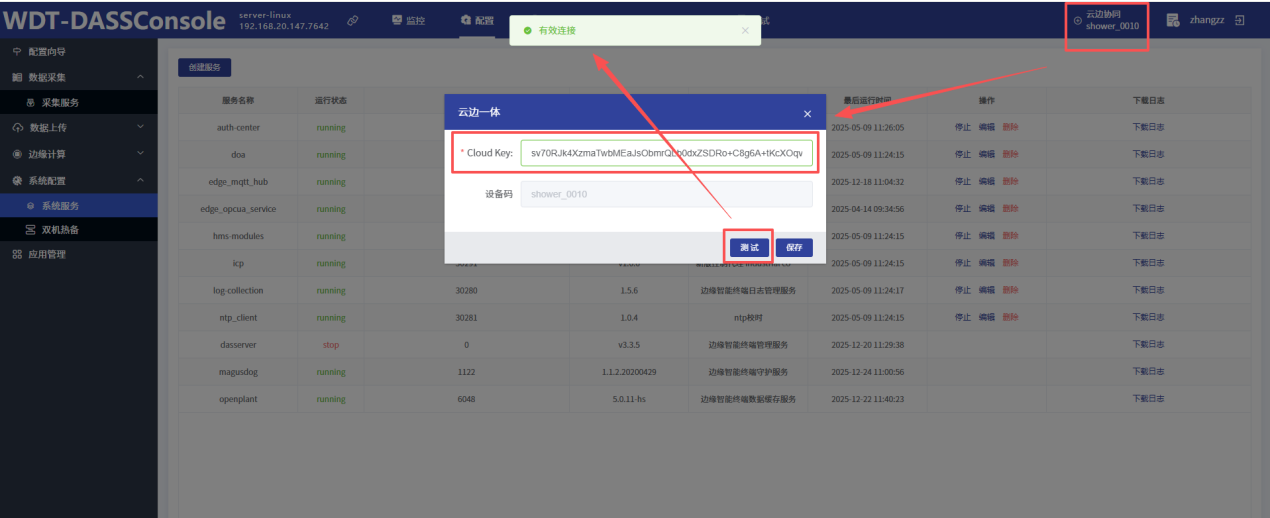

DASSConsole中一个重要功能就是云边协同设置，点击功能条后面的“云边协同”，弹出设置页面，在页面中CloudKey栏目中设置数据管理平台中生成的设备码。如下图：

点击【测试】，若提示"连接有效"，并在"设备码"栏中显示与 Cloud Key 一致的设备码，则表示配置正确。
点击【保存】完成设置。系统将自动完成服务重启与配置加载。

DASSConsole中其他功能可参考doc.magustek.com 中工业数据智能采集平台说明。

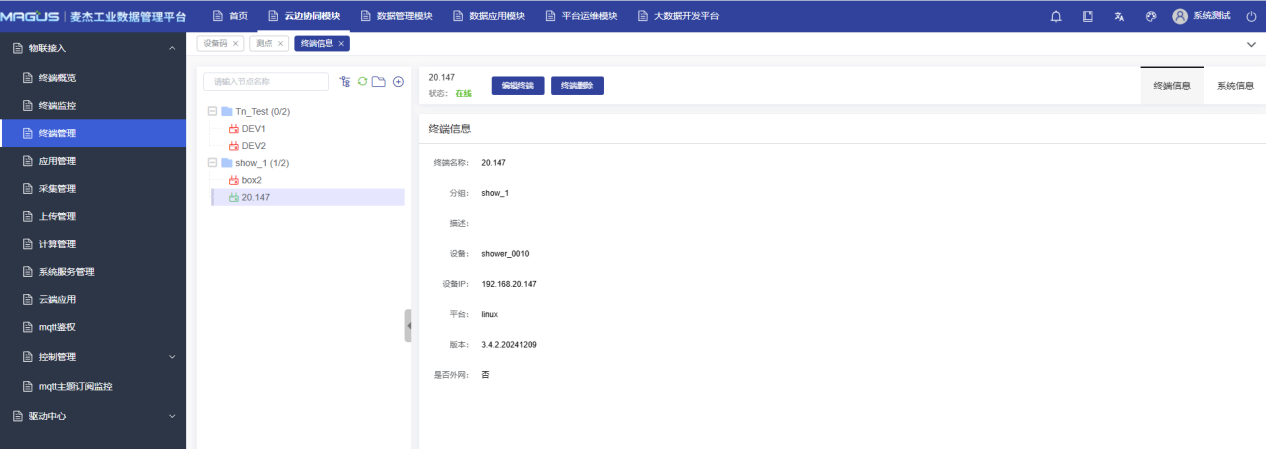

步骤3：点击【终端管理】菜单，终端管理提供维护终端分组、添加终端的功能，如下图：

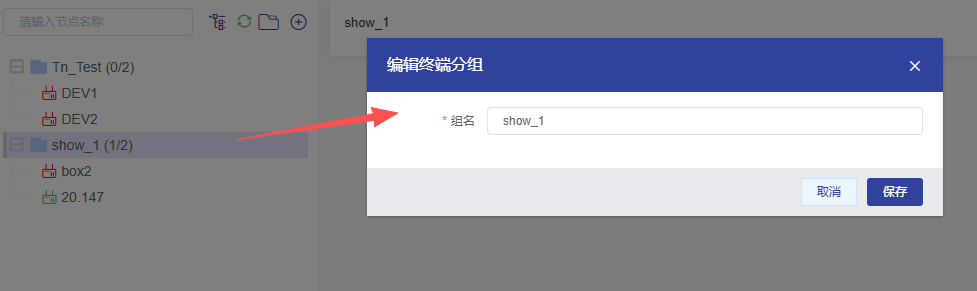

点击树节点或者文件夹可进行分组添加与修改的操作，如下图：

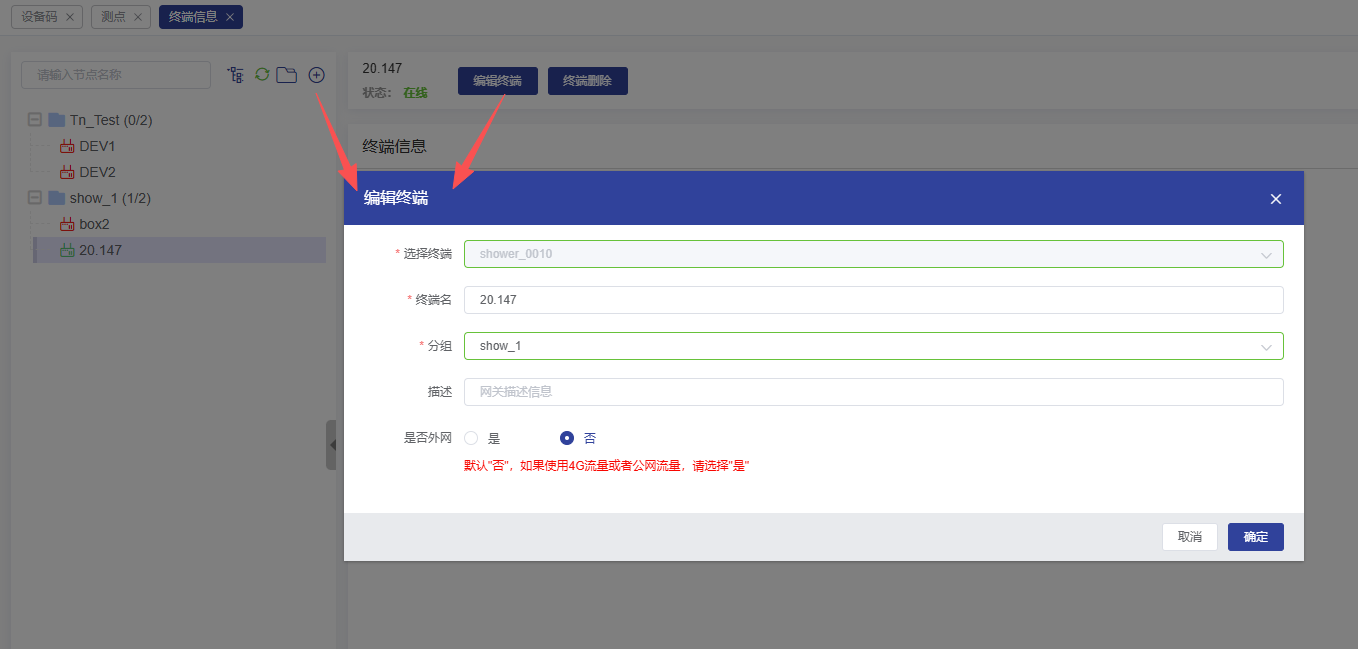

在分组结构下，可添加终端（终端需要使用第一步中的设备码与第二步进行绑定后才能在终端下拉中选择）、编辑终端、删除终端，如下图：

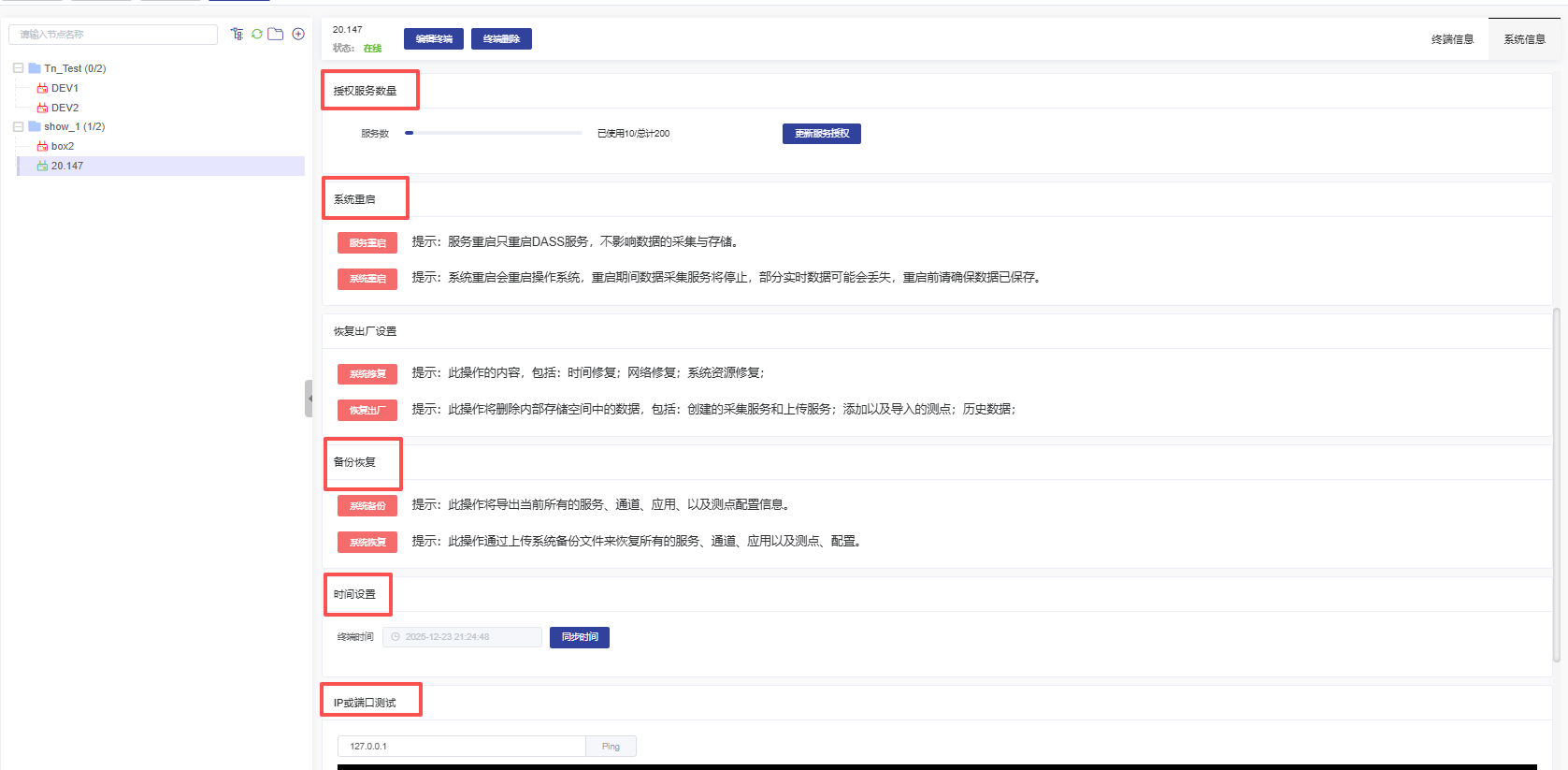

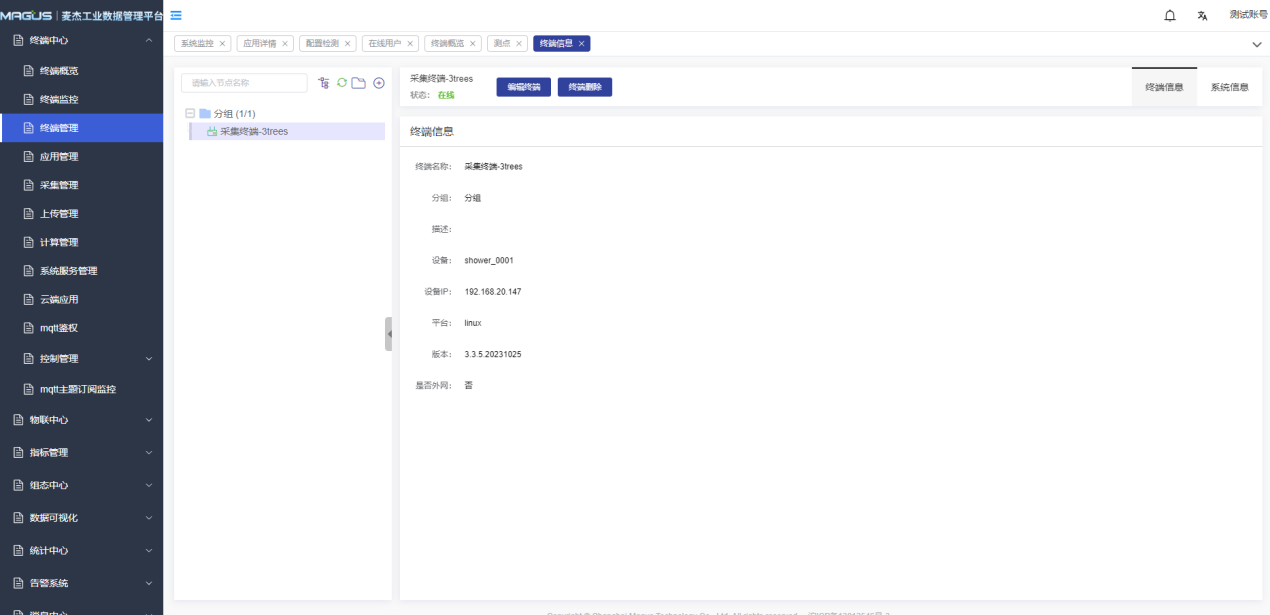

点击左侧树中终端设备，在右侧显示终端信息，点击“系统信息”标签，显示当前终端对应的详细信息，包括：系统版本、licnese管理、授权服务数量、系统重启、恢复出厂设置、备份恢复、时间设置、IP或端口测试功能，如下图：

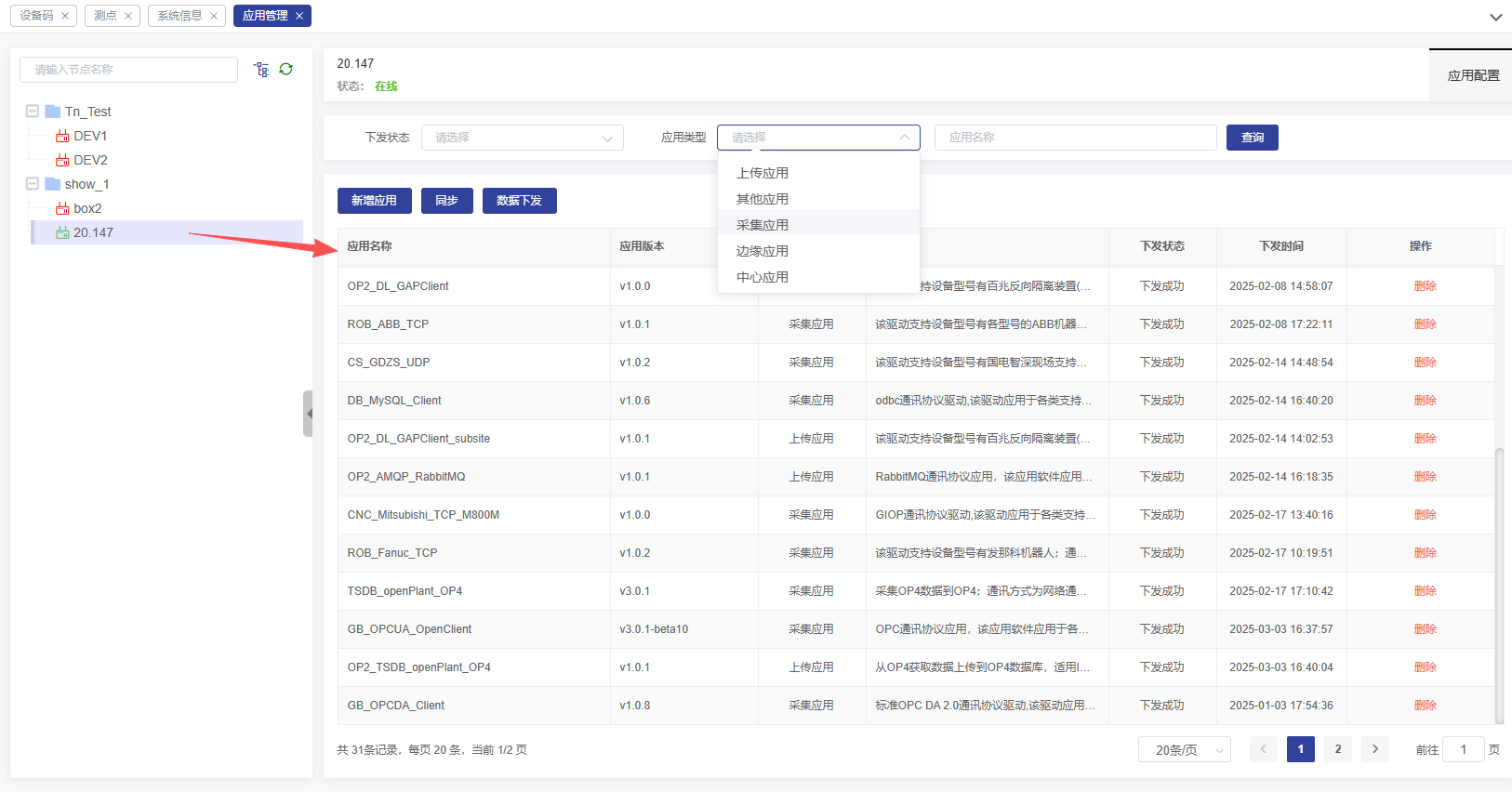

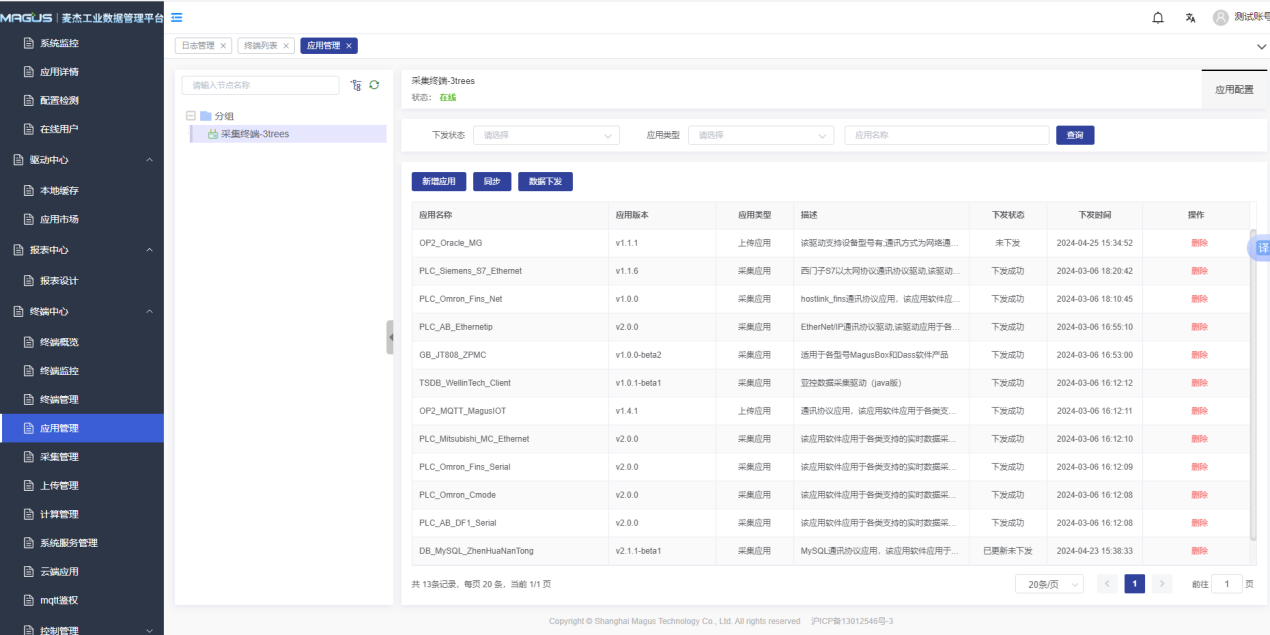

步骤4：点击【应用管理】菜单，对终端进行各类型服务配置，包括：采集应用、上传应用、中心应用等，如下图：

如果终端需要的应用不在列表中时，可点击“新增应用”进行添加。系统同时提供“同步”、“数据下发”功能与终端设备信息保持一致。

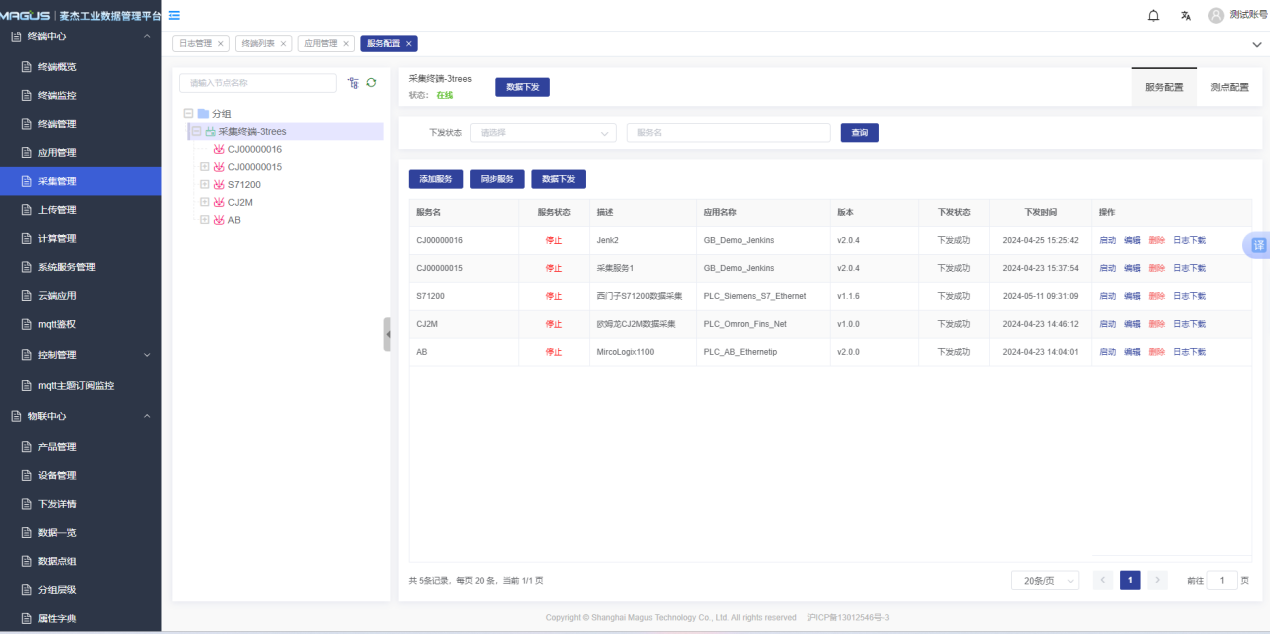

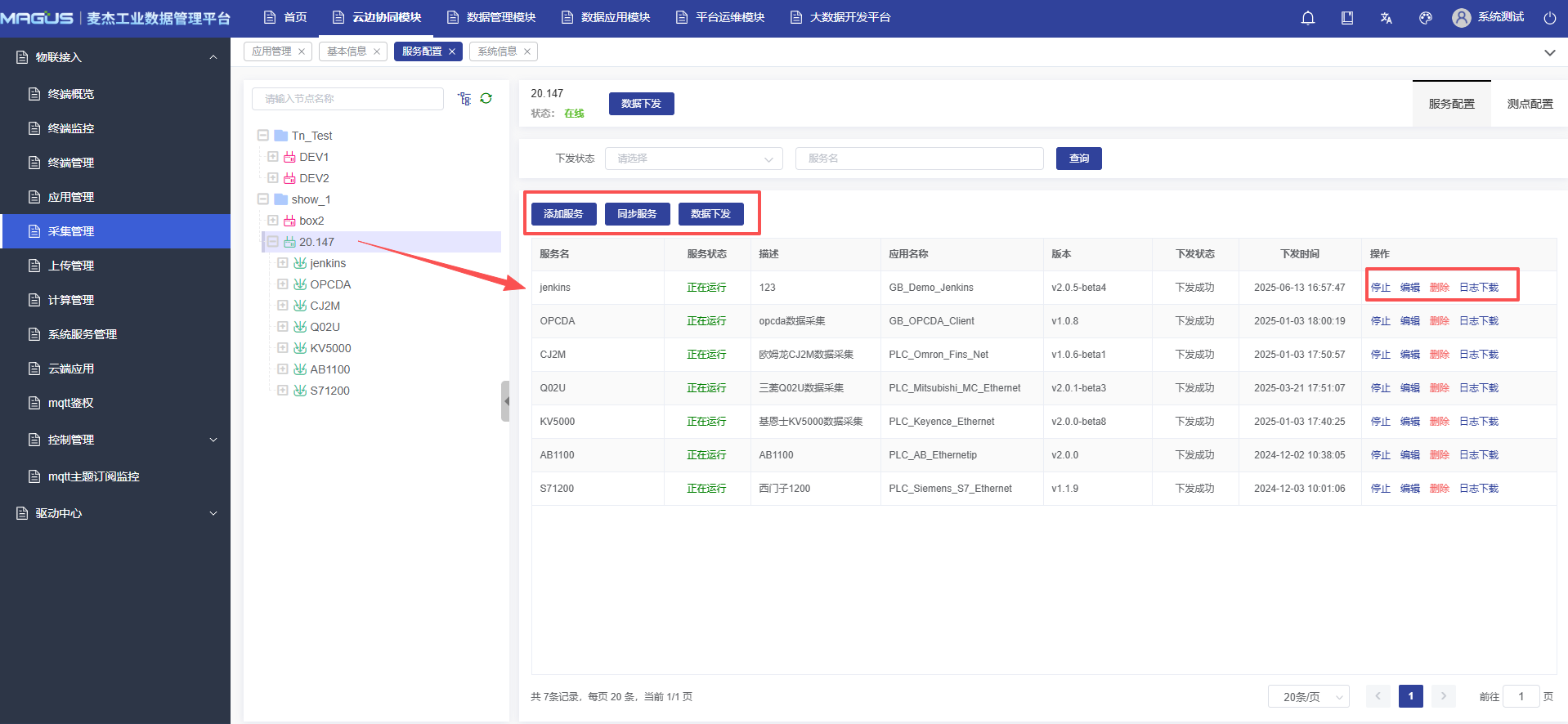

步骤5：点击【采集管理】菜单，用于进行采集服务和设备的配置管理。建立终端与设备的通信并采集数据。如下图：

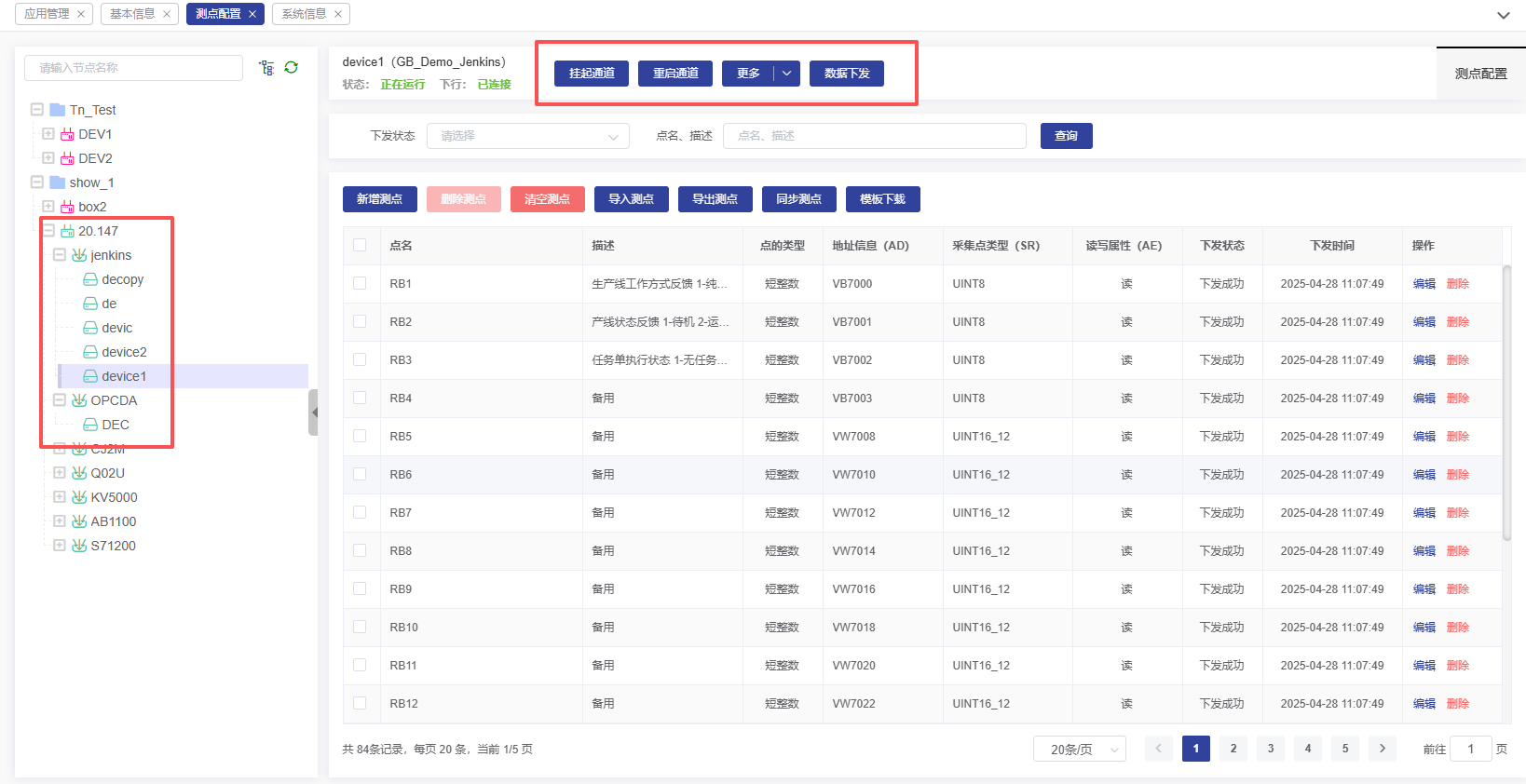

一个采集服务对应一个采集应用，服务下可添加多个通道并进行不同的应用配置。设备建立完成后，在其下添加并配置测点即可。如下图：

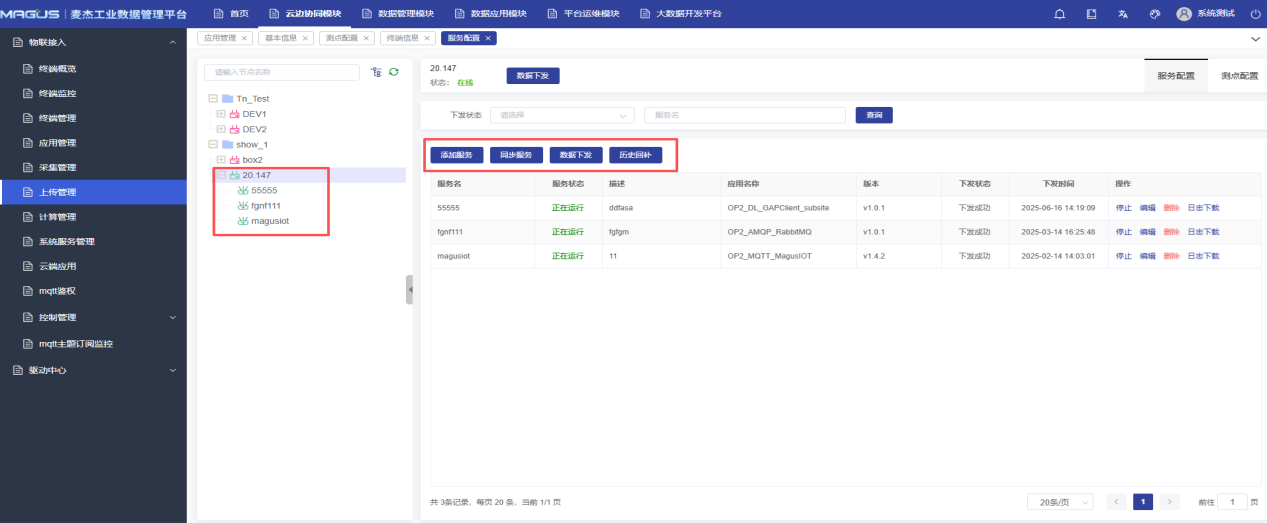

步骤6：点击【上传管理】菜单，上传服务可将已有的测点信息同步至中心端数据库/其他客户端数据库。一个上传服务对应一个上传应用，可对服务进行启动/停止操作，如下图：

也可添加服务、同步服务、数据下发、历史回补等功能操作。

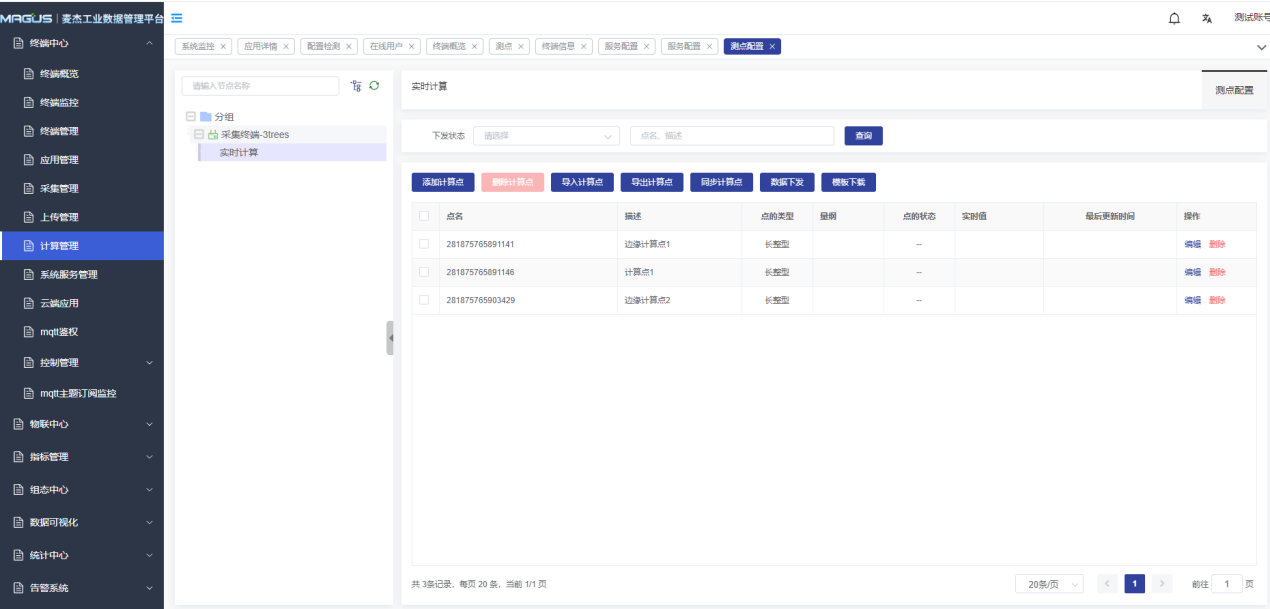

步骤7：点击【计算管理】菜单，通过计算管理实现点位名称、点类型、计算公式等属性配置，实现在边缘侧对采集点的简单二次运算，如下图：

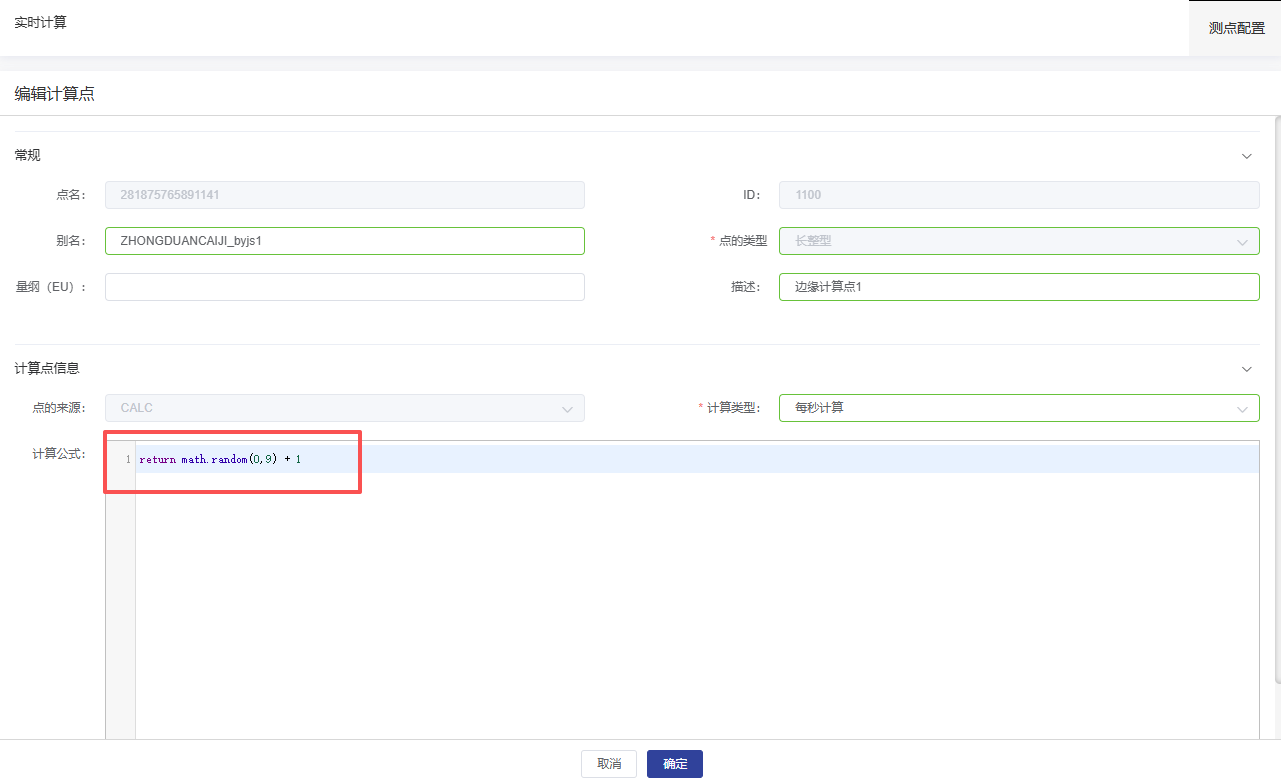

可添加计算点、删除计算点、导入计算点、导出计算点、同步计算点、数据下发等功能操作。点击具体列表中的点名后面的“编辑”操作时，可对计算点进行维护，包括：别名、描述、计算类型、计算公式等，如下图：

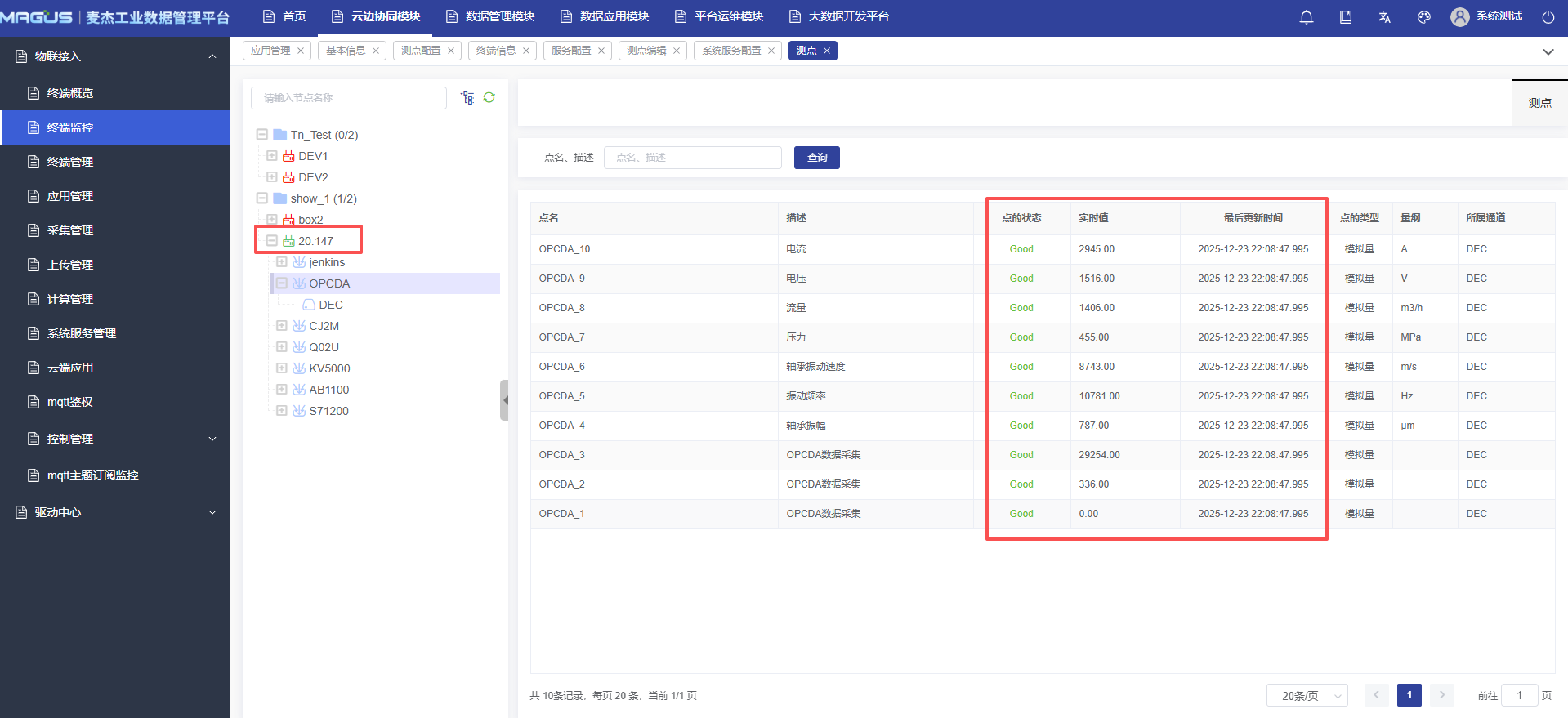

步骤8：点击【终端监控】菜单，通过监控可实时了解各分组终端实时状态，以及终端数据实时情况，如下图：

左侧树结构中，终端设备用绿色显示为“在线”状态，红色为“离线”状态，点终端下服务，可直接查看服务对应的测点实时数据及数据状态。

1.3 接入监控

接入监控中显示平台所有终端概况、采集服务、采集点信息，具体终端信息包括：终端名称、状态、分组、设备码、平台、版本信息、IP地址、采集服务总数、采集点数、应用总数等属性信息；

1.4 边缘端管理

1.4.1 边端监控

边端监控用于总览边缘终端的运行状况，提供终端运行和异常标识，便于用户及时了解终端情况，并且提供边缘智能终端测点及概况信息，测点信息包括：点名、描述、点状态、实时值等信息；概况包括：终端名称、授权时间、设备码等基本信息以及运行状态、运行时长、网络状况等信息；提供边缘平台的访问入口，便于调试的快速切换。

1.4.2 边端管理

边端管理用于边缘终端的接入管理。边缘上云具备一套完整的接入流程，为保证企业数据的安全性，支持用户配置鉴权类信息作为接入验证，由平台生成唯一设备码密钥，正确填写密钥方可加入平台的终端设备库。用户在平台创建的虚拟终端对象，通过设备码与实际终端绑定并接入其信息。对于成功接入的终端，除终端基础信息的查询外，平台还提供一键检查升级、网络设置、系统重启、系统修复、恢复出厂、网络测试等常用调试功能，便于用户快速排查基础故障，减少数据损失。

1.4.3 边端采集管理

采集管理用于对边缘智能终端采集阶段进行管理，包括：采集服务管理、通道管理、测点管理等，并提供终端、采集服务及通道运行状态标识，便于用户及时发现终端及采集服务的问题，并且提供相应对象的同步功能，实现边缘端和中心端的配置同步；
通过该模块实现实时数据的初步接入，用于进行采集服务和设备的配置管理。建立终端与设备的通信并采集数据。一个采集服务对应一个采集应用，服务下可添加多个设备并进行不同的应用配置。设备建立完成后，在其下添加并配置测点即可。

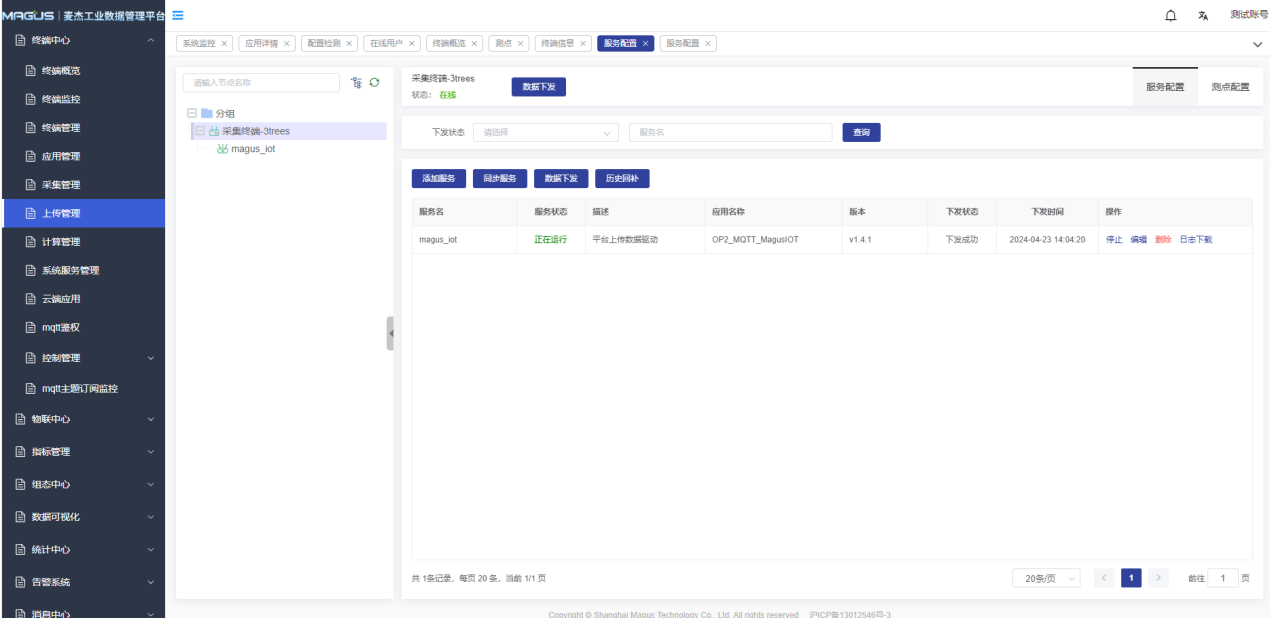

1.4.4 边端上传配置

上传配置用于对边缘智能终端上传阶段进行管理，包括：上传服务管理、测点管理等，并提供终端、上传服务运行状态标识，便于用户及时发现终端及上传服务的问题，并且提供相应的同步功能，实现边缘端和中心端的配置同步；
通过该模块实现边缘智能终端已完成采集的数据上传至Cloud平台，为Cloud平台提供实时数据源，满足后续平台的数据深入应用。
通过对上传服务进行配置，可将已有的测点信息同步至中心数据库/其他客户端数据库。一个上传服务对应一个上传应用。

1.4.5 边端计算配置

计算配置用于对边缘智能终端侧的实时计算进行管理，包括：计算点添加、导入、导出、数据同步等功能，并提供计算点状态、实时值、最后更新时间等动态信息展示，能够满足用户针对数据动态感知需求。
通过该模块实现点位名称、点类型、计算公式等属性配置，实现在边缘侧对采集点的简单二次运算。

1.4.6 边端系统监控

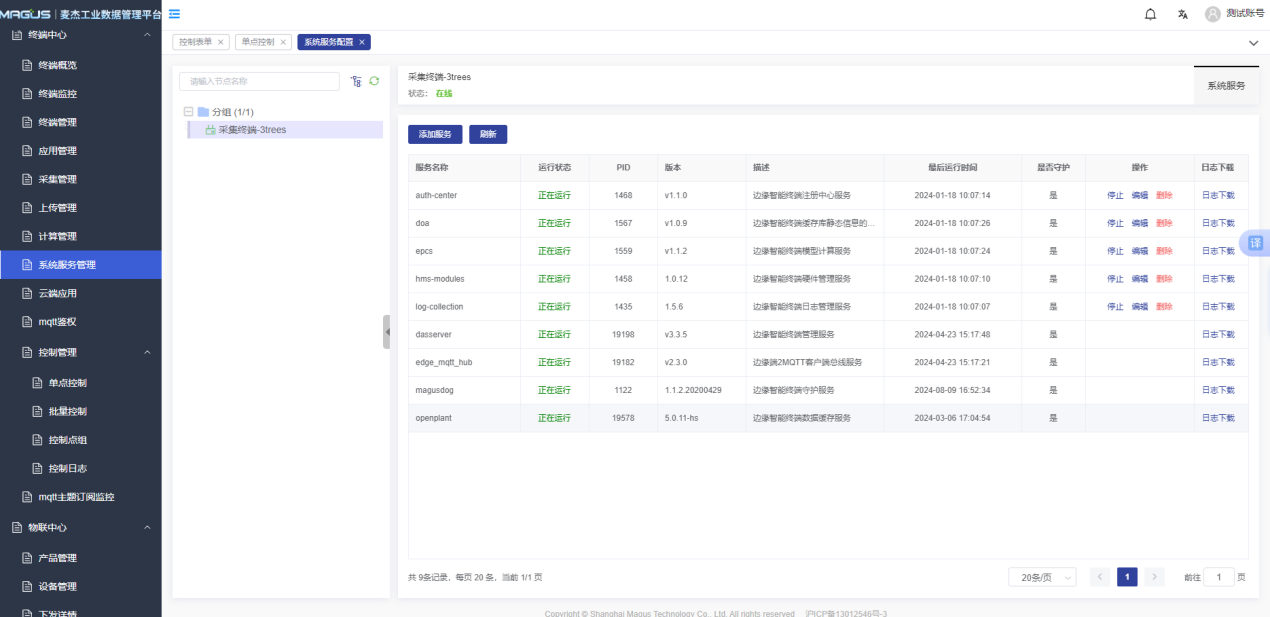

系统服务管理：终端内的实时库、校时、程序守护等功能均以系统服务物为支撑，若无特殊需求无需修改。提供系统服务添加、删除、配置编辑、启停控制操作，查看系统运行状态，并下载日志记录追踪。

1.4.7 边端应用管理

应用管理用于对边缘智能终端应用统一进行管理，包括：采集应用、上传应用、系统应用等，便于工程师在相应阶段进行配置使用，并可通过该功能界面满足应用同步，避免因为网络延迟的原因造成的配置差异。
以终端为单位进行应用列表的维护，以供其下服务使用（每个服务对应一个应用）。提供应用的添加、删除、更新等操作。

1.4.8 边端控制管理

1.4.8.1 单点控制

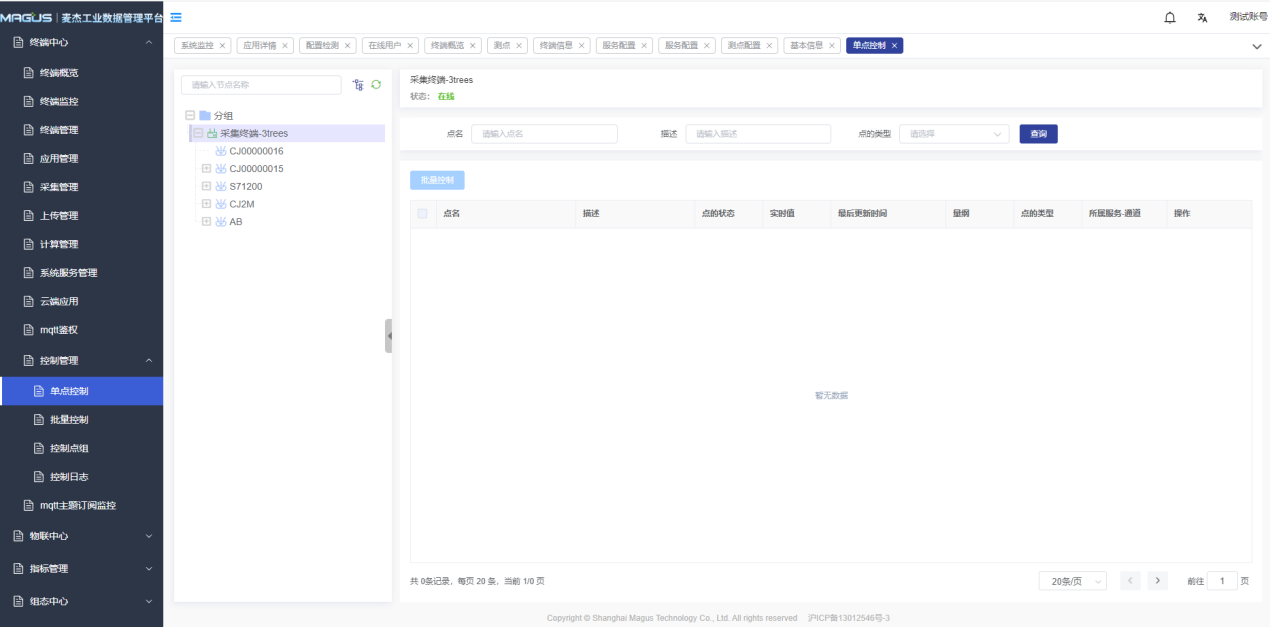

单点控制主要用于对边缘智能终端控制点的管理，实现用户可通过单行或勾选行批量完成控制点的赋值，实现对点位的控制。

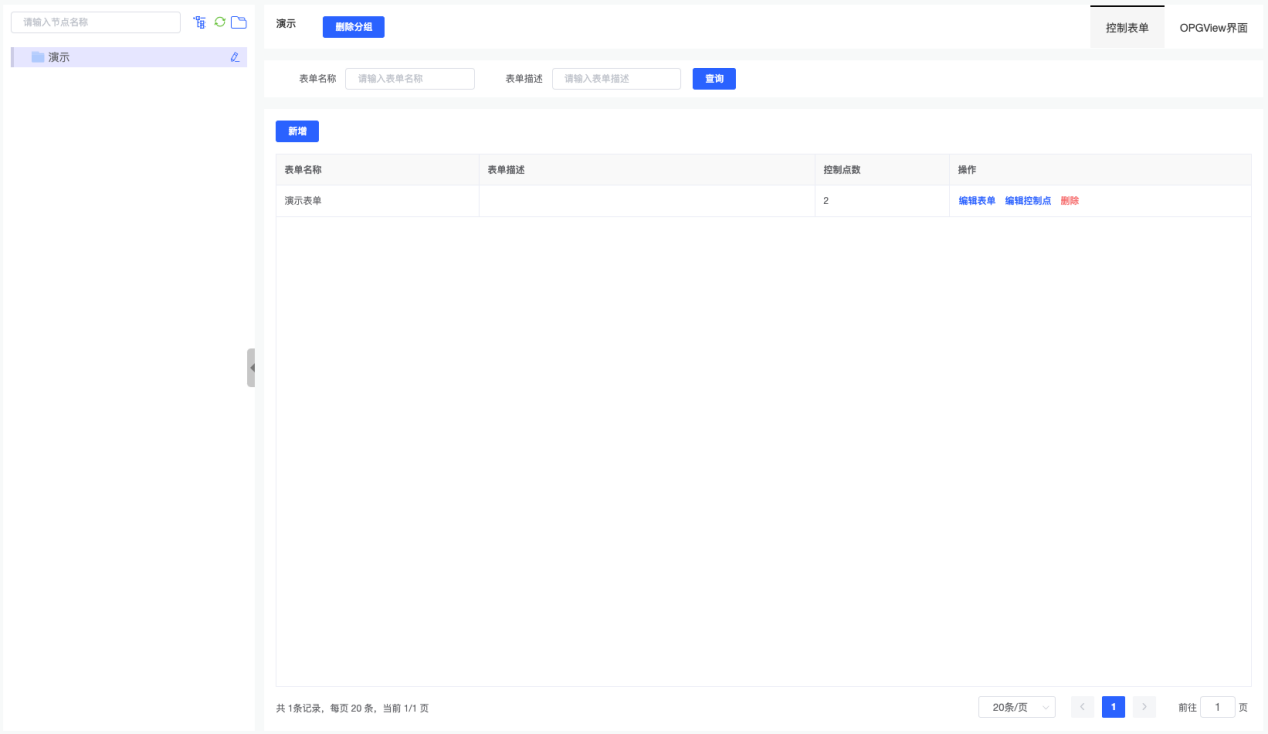

1.4.8.2 批量控制

批量控制用于对边缘智能终端控制点的管理，区别于采集点只读的属性，控制点涉及操作行为，具有一定风险，因此平台通过引导用户建立表单或组态界面对控制点进行分类，以提高操作的一致性和安全性；通过区分表单，单独进行不同分类下的点位控制，并可通过单行赋值或勾选行批量完成控制点的赋值；同时也可应用组态界面实现相关点位的控制，提高操作多样性。

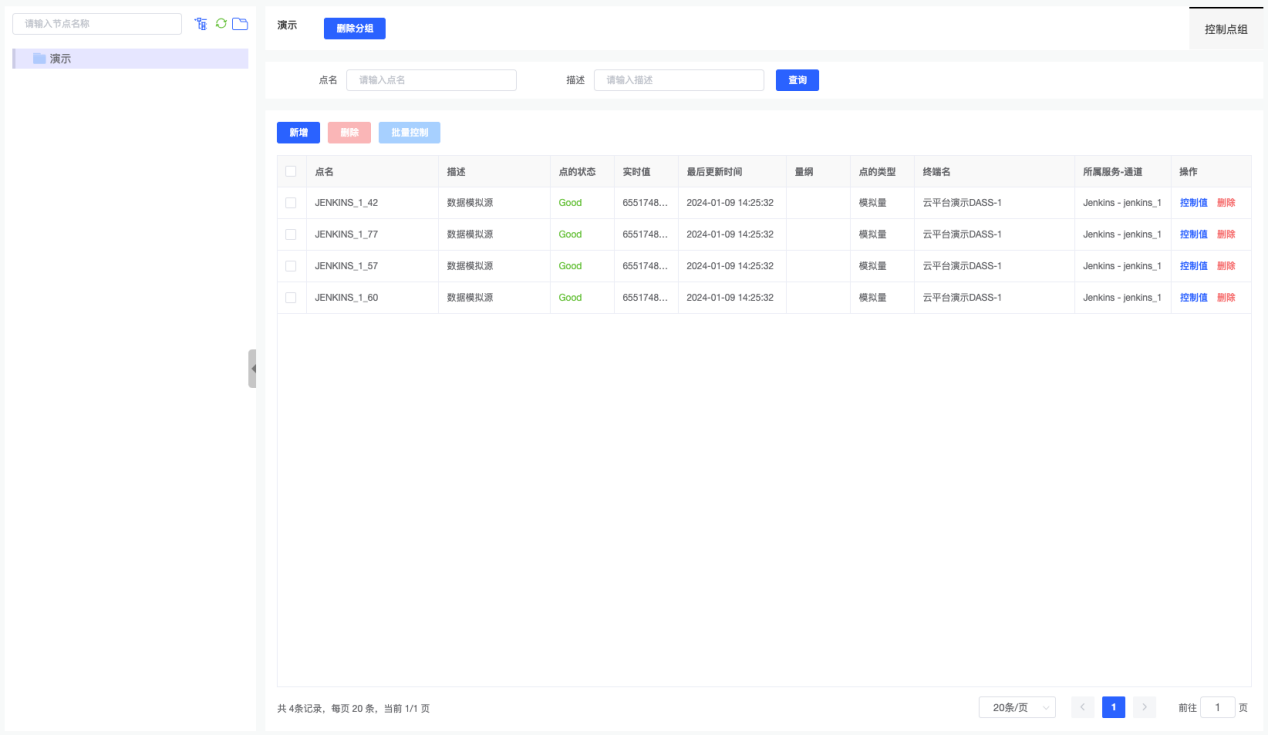

1.4.8.3 控制点组

控制点组用于对边缘智能终端控制点的管理，区别于采集点只读的属性，控制点涉及操作行为，具有一定风险，因此平台通过引导用户建立分组对控制点进行分类，以提高操作的一致性和安全性；通过区分点组，单独进行不同点组下的点位控制，并可通过单行赋值或勾选行批量完成控制点的赋值。

1.4.8.4 控制日志

控制日志中按“单点控制”、“批量控制”、“控制点组”三类进行日志查看，日志列表中展示控制相关的数据信息，包括：控制时间、控制类型、用户名、控制值、控制数据信息，以及日志详情。

1.4.9 边端接入管理

1.4.9.1 Mqtt 鉴权

Mqtt鉴权用于实现边缘智能终端与平台相互认证；通过维护账号、密码、设备数量、内网地址、外网地址等内容完成配置，模块依据技术加密手段生成相应设备码，边缘侧只需维护相应的设备码，即可实现边缘智能终端与平台的认证绑定，为后续的终端管理及数据应用打好坚实基础。

1.4.9.2 Mqtt主题订阅监控

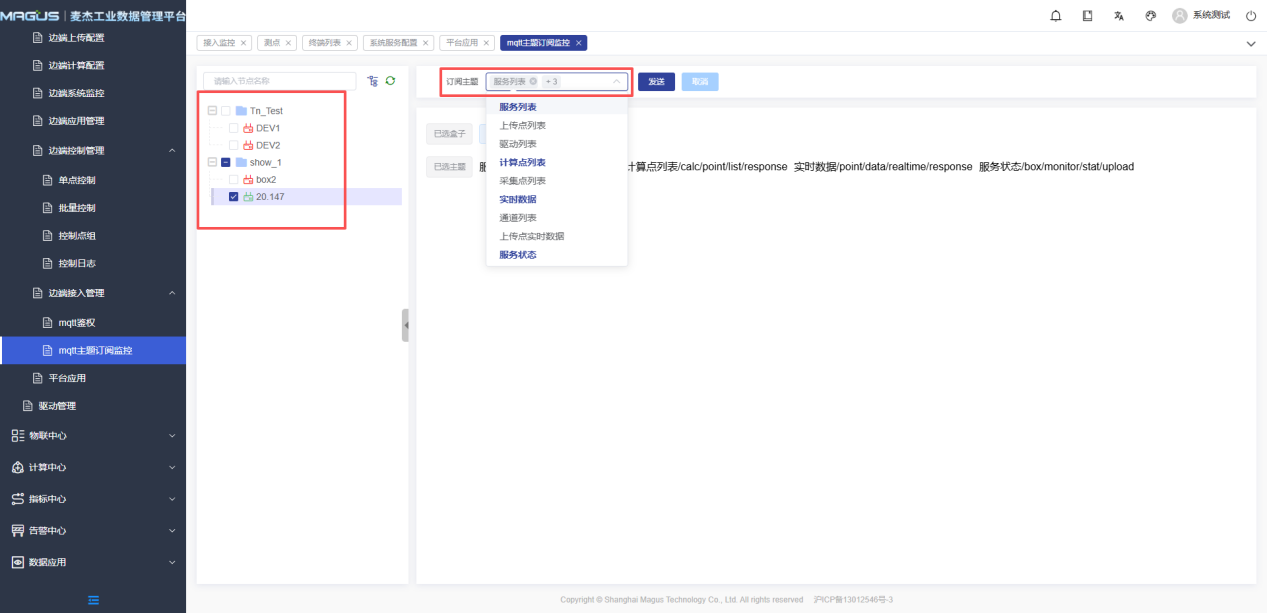

用于订阅边端各主题服务信息，点击主题订阅监控功能，在右侧显示订阅监控具体页面，页面中左侧用树形结构显示终端信息，选择一个终端，在页面右侧显示当前终端可订阅服务信息。如下图：

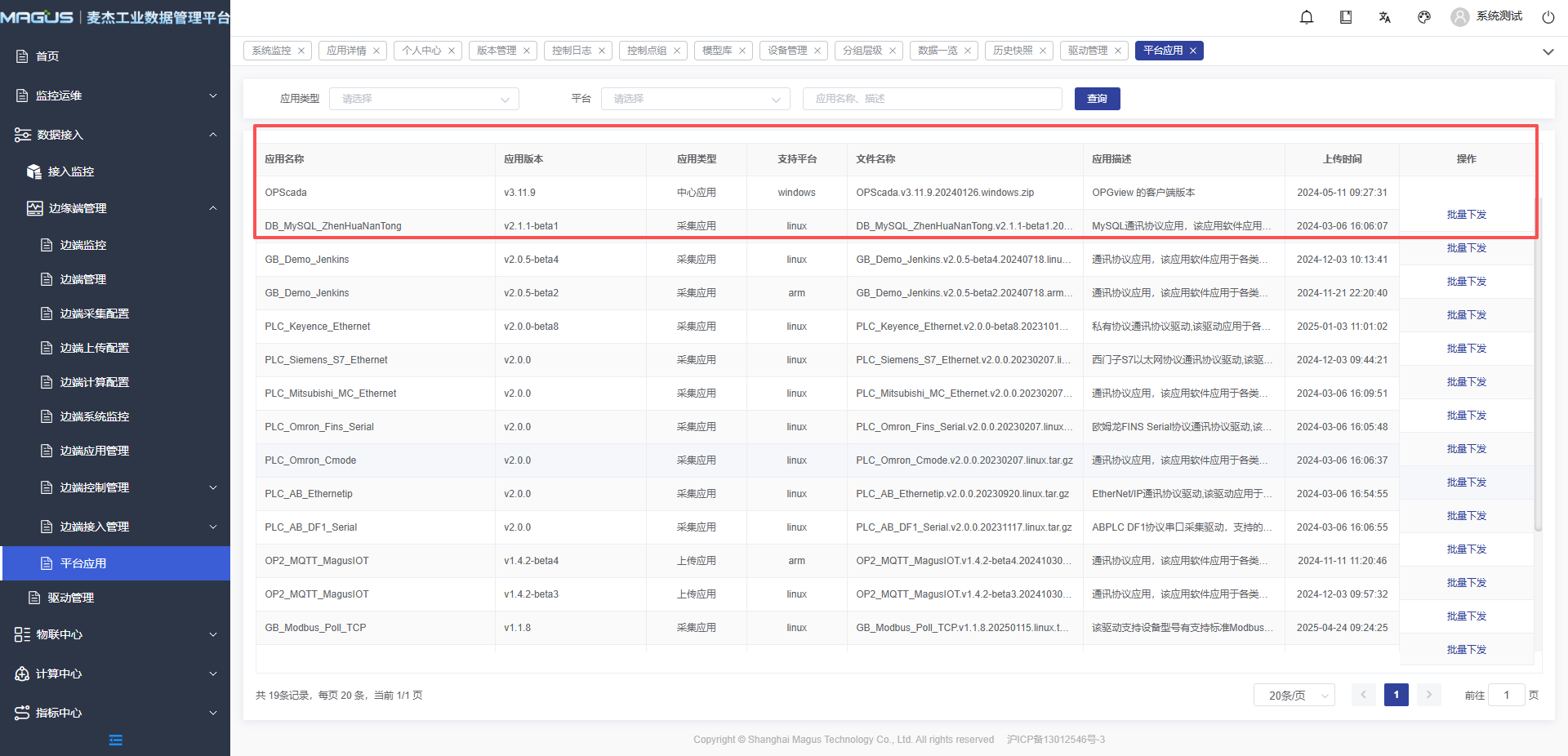

1.4.10 平台应用

用于边缘智能终端的应用库管理。边缘端采集、上传等服务的运行，均以适配不同设备/系统的应用包为基础，因此要求用户可根据需求对应用库进行动态管理。为提高用户操作便捷性，平台自动根据终端系统类型生成适配的应用列表，通过点击下发可快速同步到边缘终端内，方便用户快速应用。

1.5 驱动管理

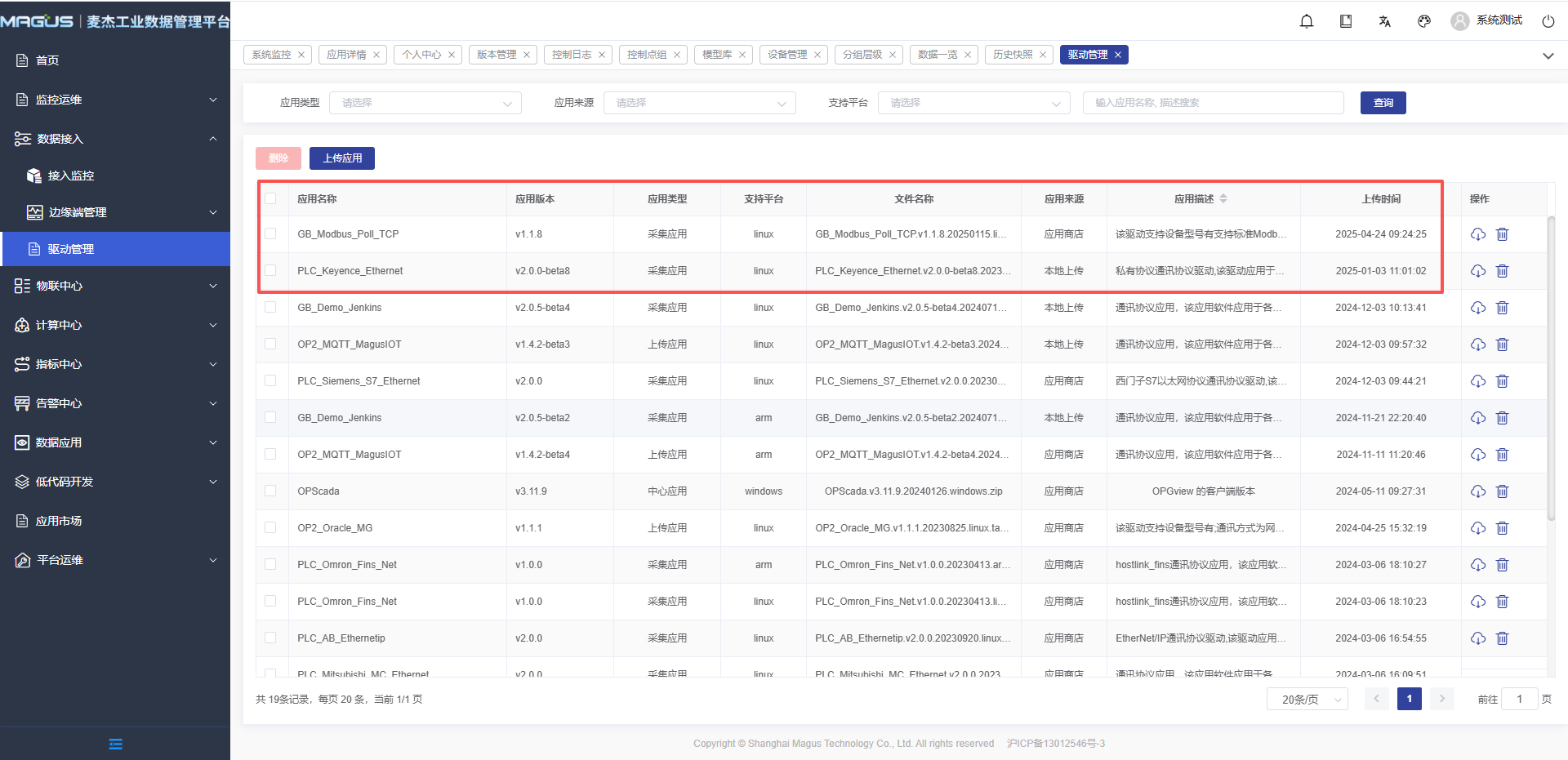

驱动管理包含边缘端所需要的应用，用户可在平台应用市场中获取应用并缓存到驱动管理中，应用的相关信息可在应用市场中查看，包括基本介绍、适用场景、使用说明、历史版本等信息，考虑到本地部署及流量等方面，应用包支持缓存至云平台本地，由云平台直接下发至边缘采集终端。
