1 物联中心

物联中心以设备为中心，简化云平台数据采集模块与边缘端管理平台的绑定操作，为实施人员/技术运维人员提供更好的实施体验。通过物联产品模型库，快速构建产品模型，实现设备绑定的简化，为构建物联平台积累数据。支持数据接入、数据映射、数据存储及管理。

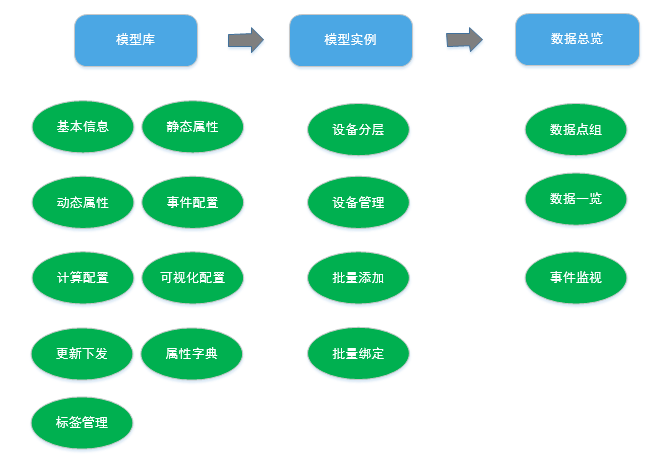

1.1 使用流程

物联中心通过定义产品、制定产品模板，让设备管理更简捷。物联中心根据业务信息确定产品类型，定义产品,过程包括：产品基本信息、产品静态属性、动态属性、产品事件、计算、可视化配置，还可根据现场需求定义属性字典、产品分类标签。

根据已经定义的产品信息，可快速批量添加设备、绑定设备，通过数据点组、数据一览、事件监视查看设备数据及报警信息。

1.2 使用案例

物联中心以设备为主，通过定义模型库、制定模型模板方式可快速添加设备，对设备提供多维度管理，包括：设备基本信息、静态属性、动态属性、事件、计算、标签管理、设备绑定、设备事件监视、设备数据一览等。

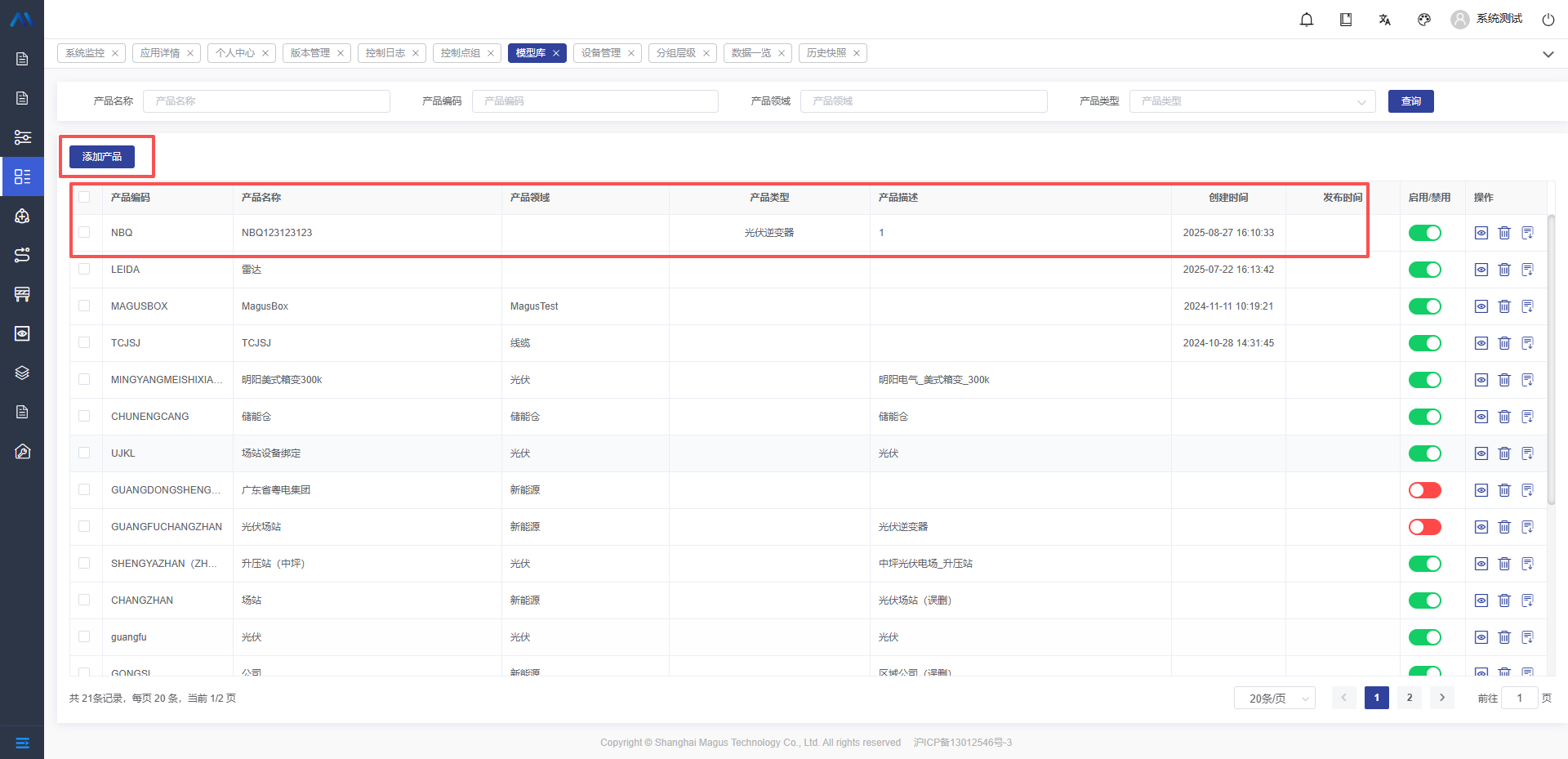

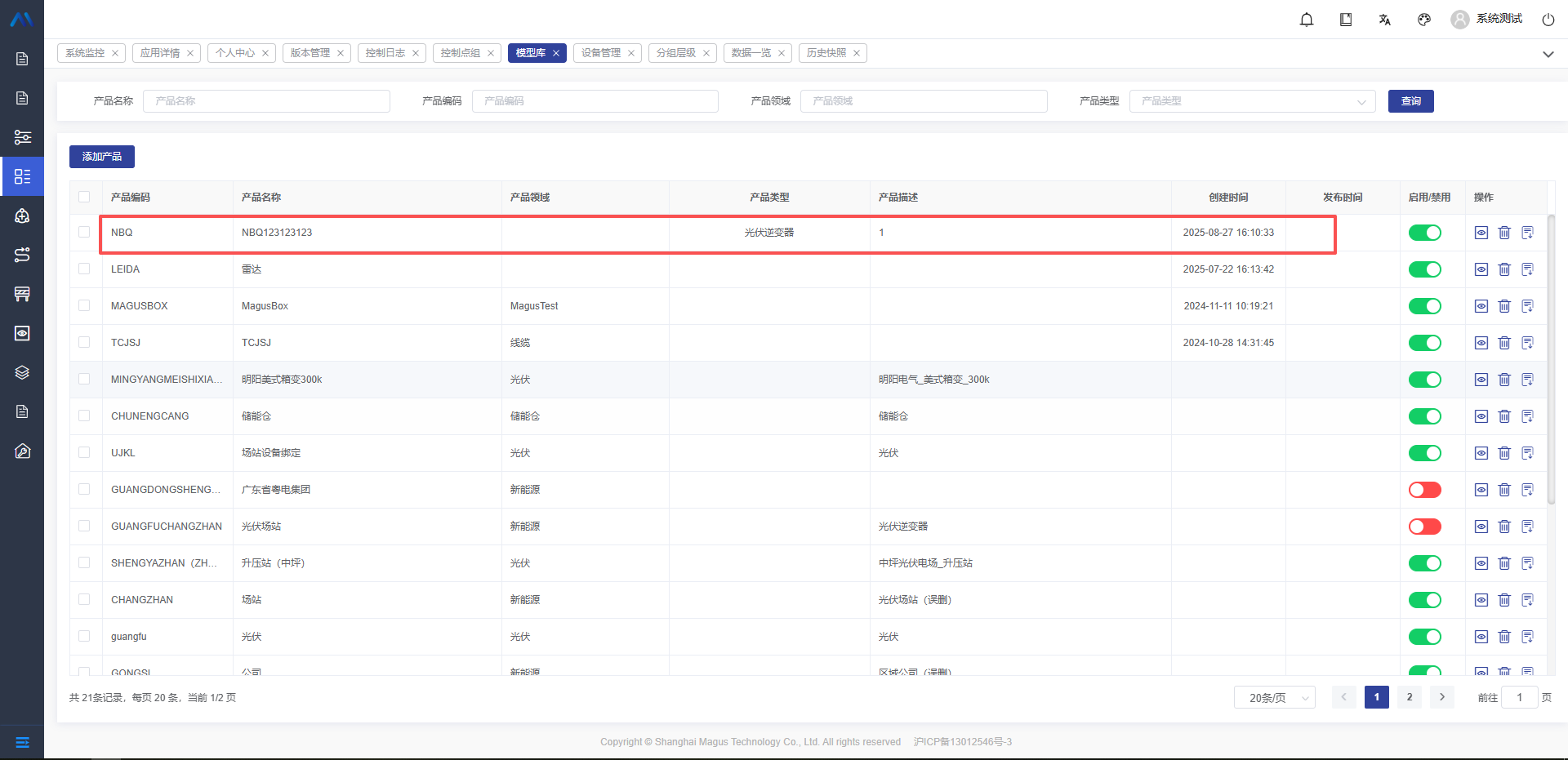

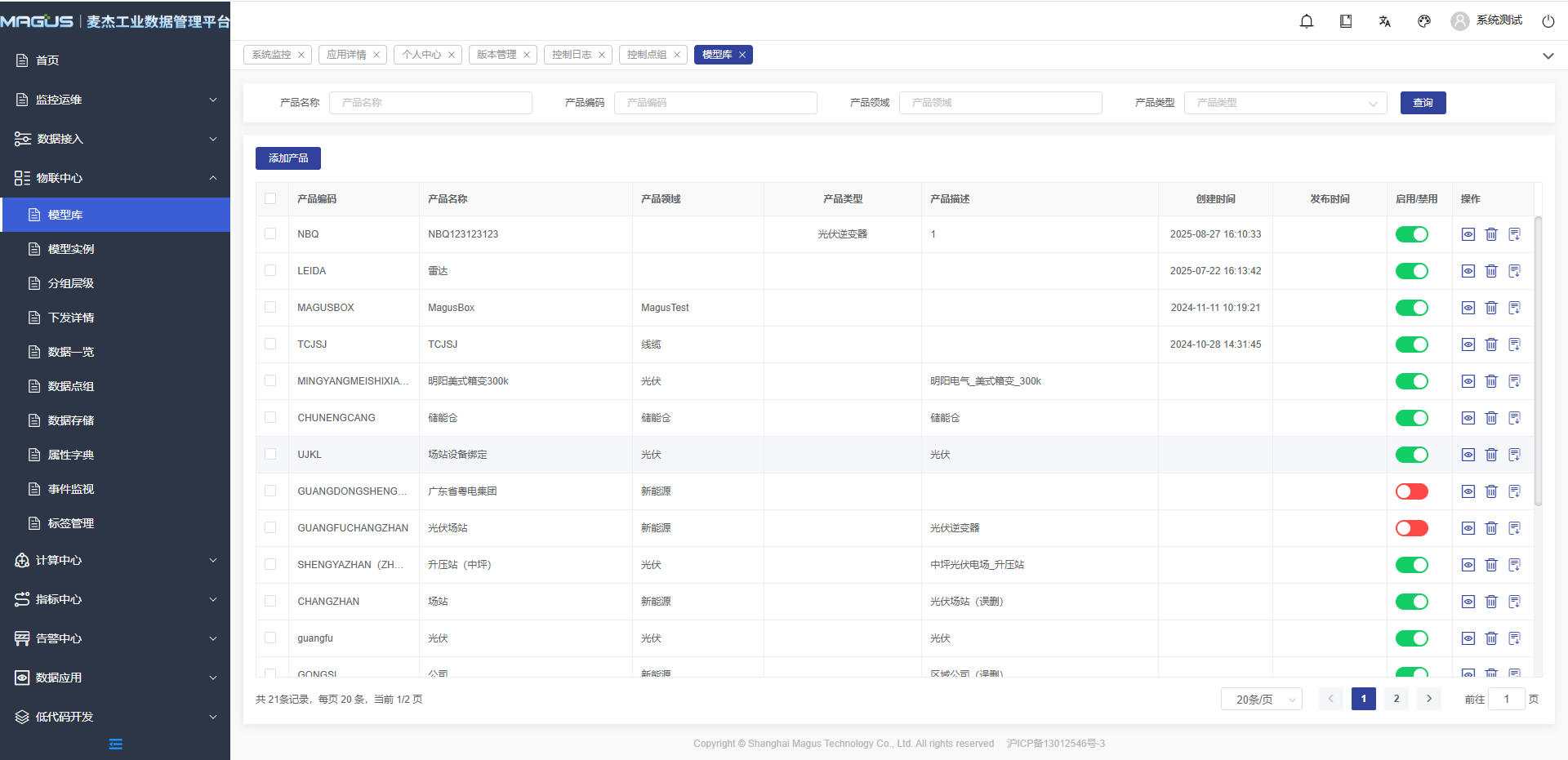

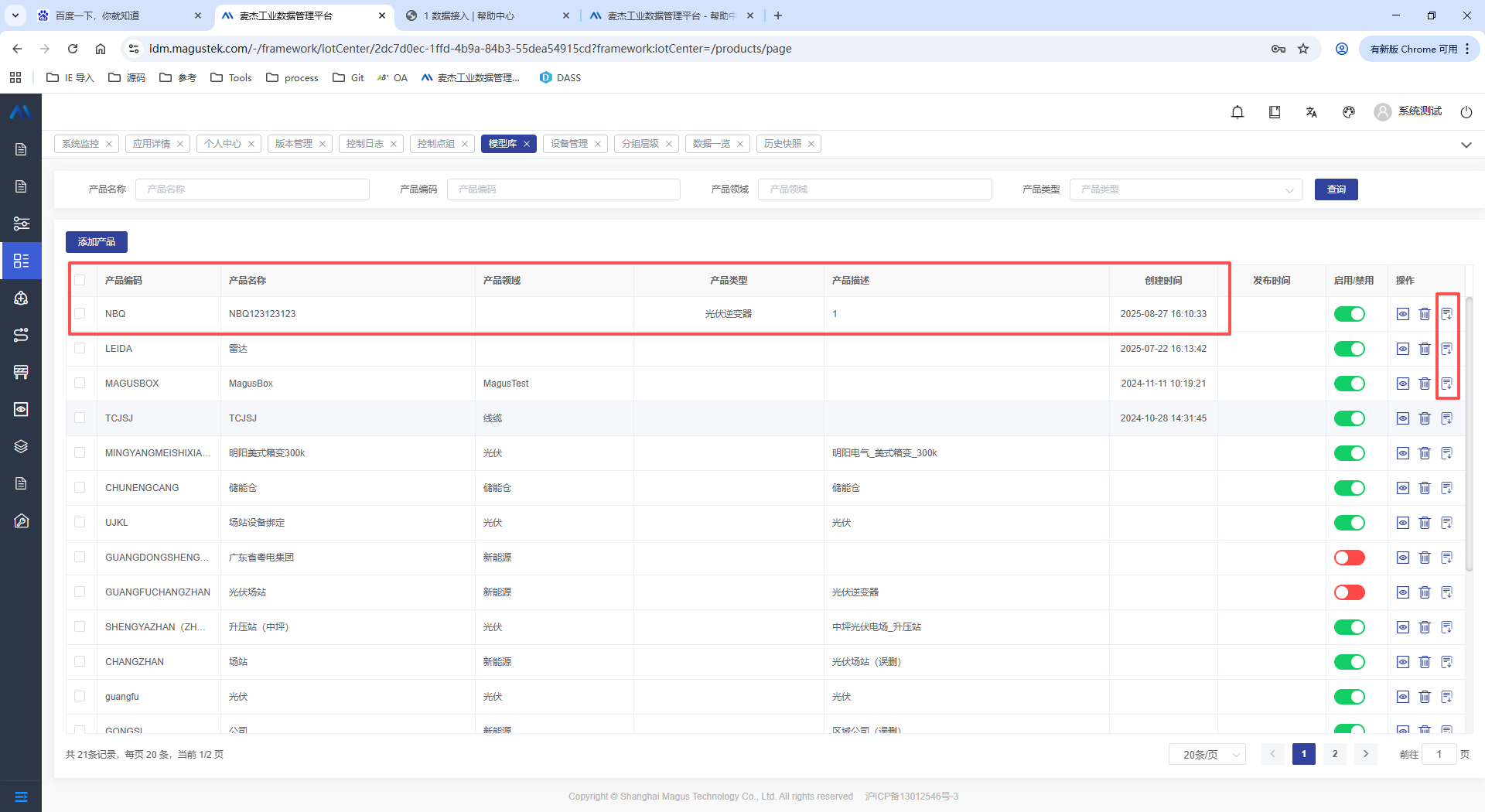

步骤1：点击【模型库】菜单，模型库中可添加产品，也可对已有产品进行维护，产品从多维度进行管理，包括：产品信息、数据源服务配置、静态属性配置、动态属性配置、事件配置、计算配置等功能，如下图：

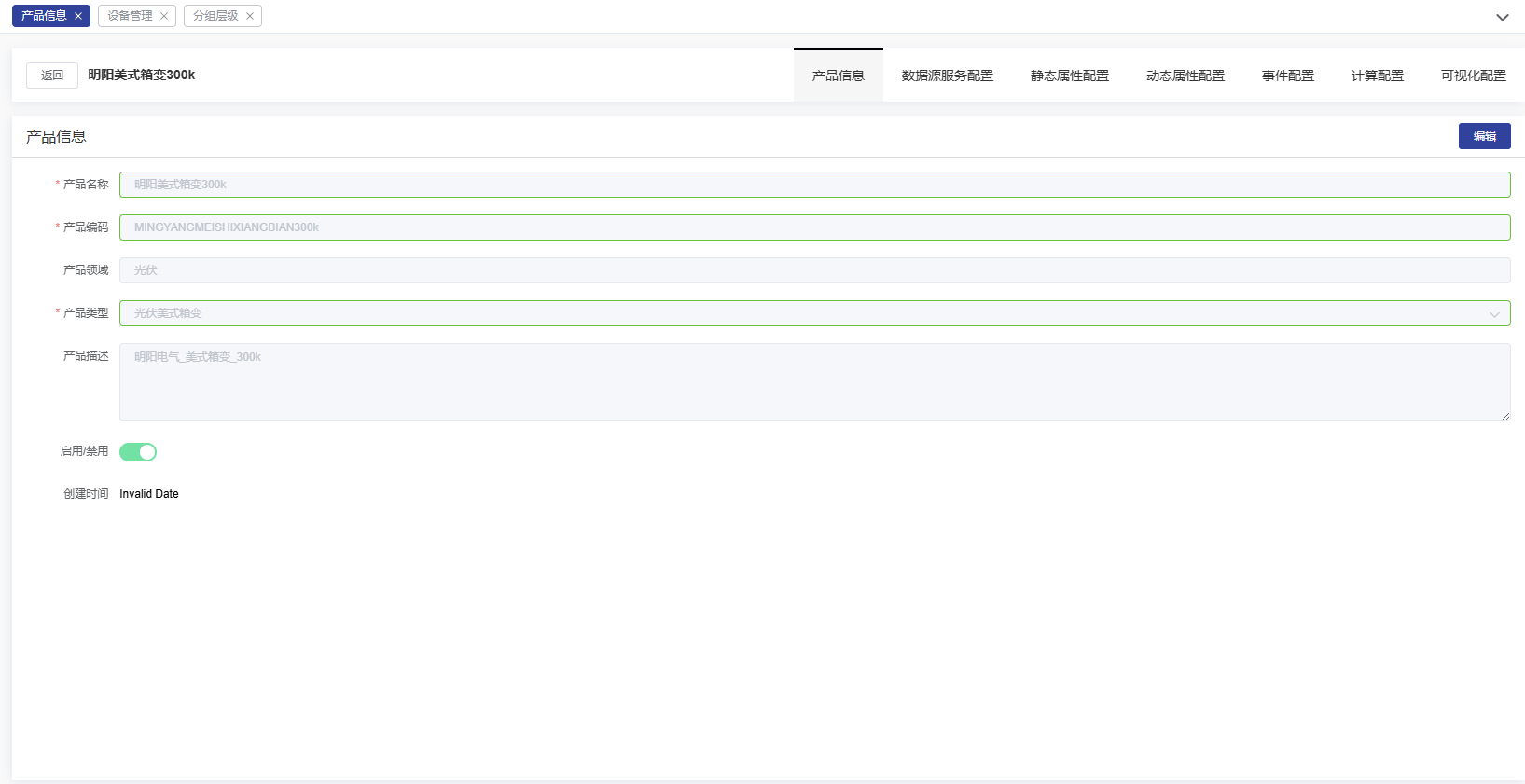

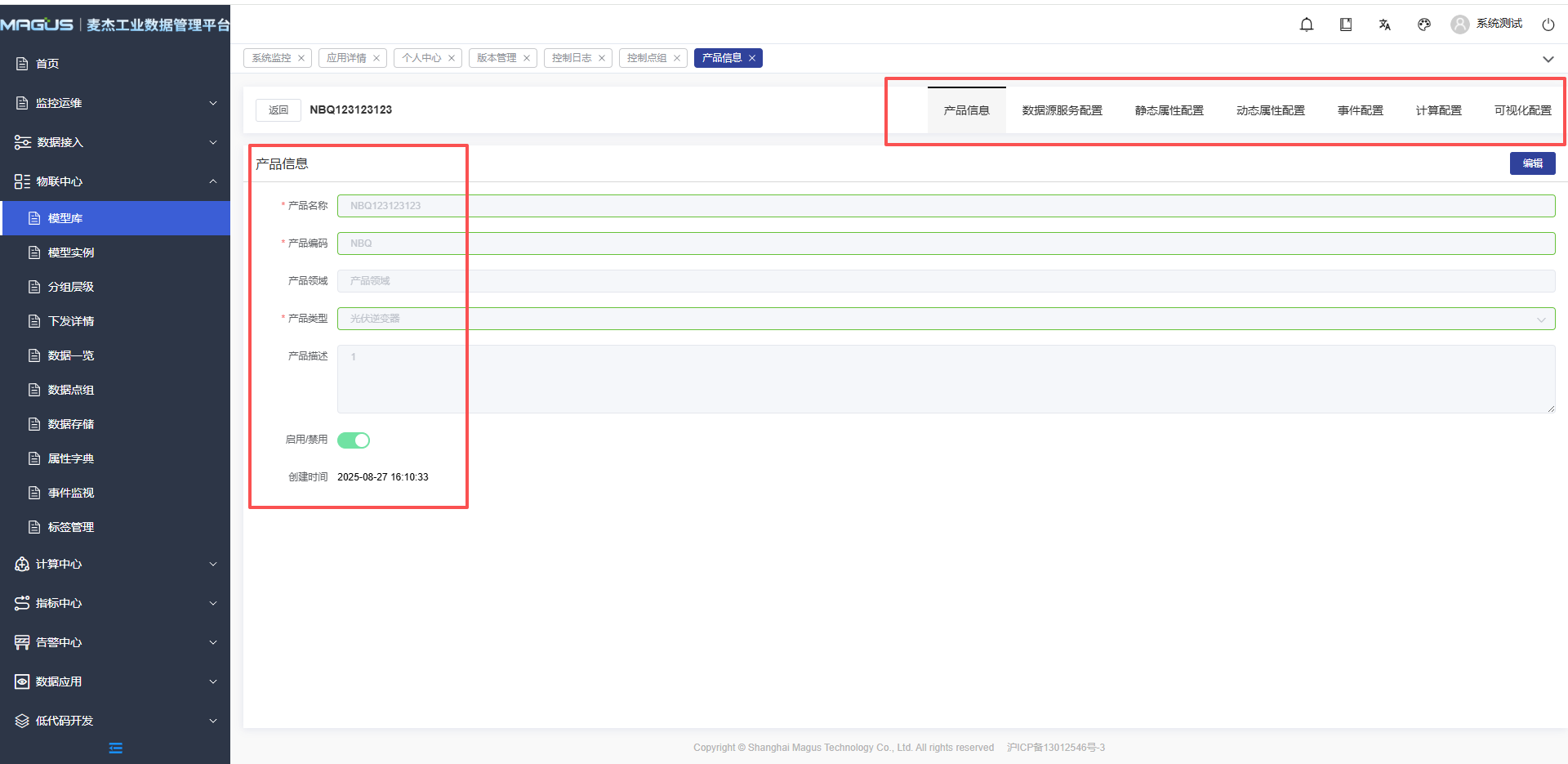

点击“编辑”操作，页面转到产品详细页面，在页面中还可以配置数据源服务、静态属性、动态属性、事件、计算、可视化功能，如下图：

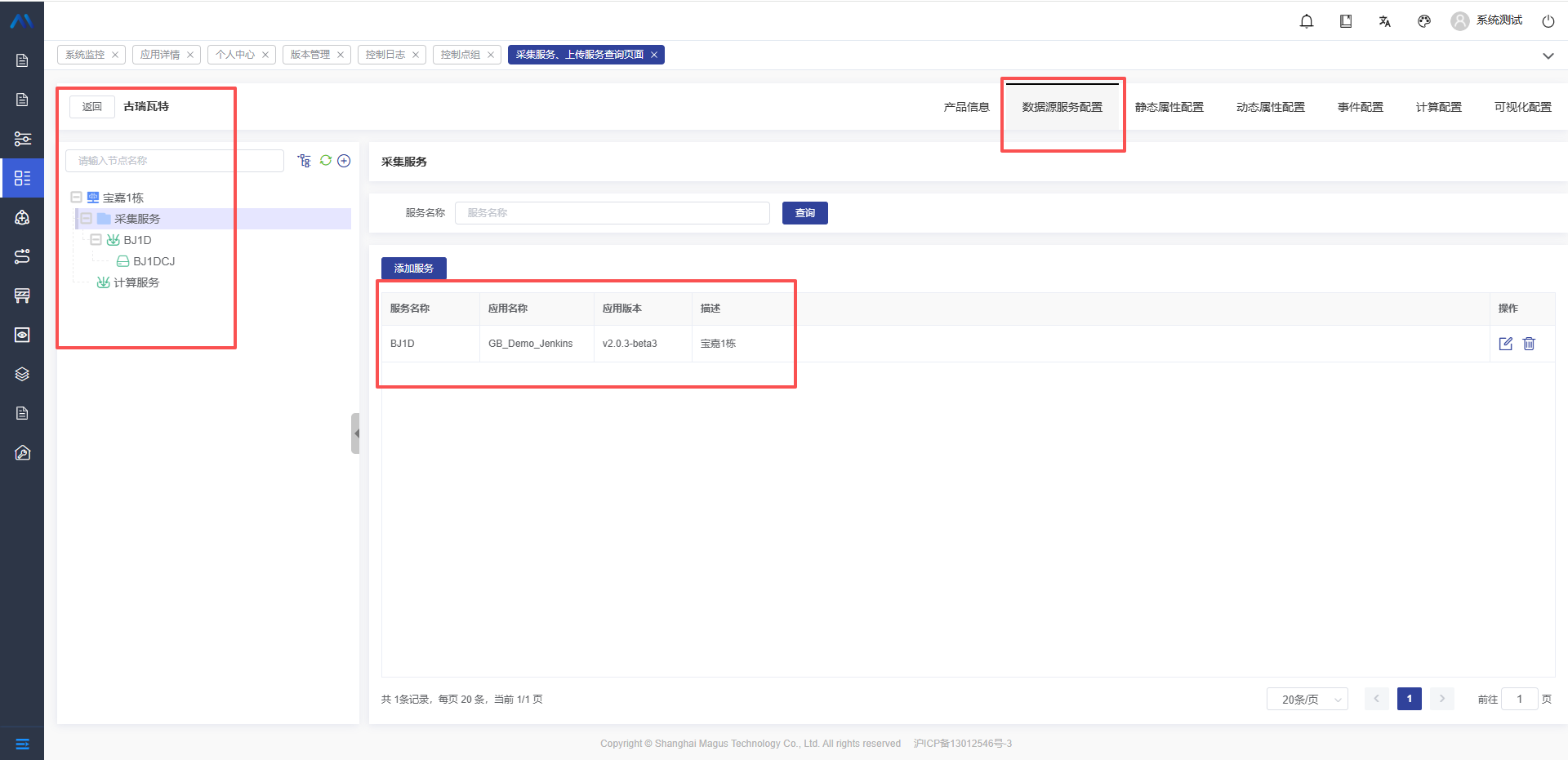

数据源服务配置主要是用于绑定产品所对应的终端设备，数据源配置成功后，后续设备管理中也可绑定设备，如下图：

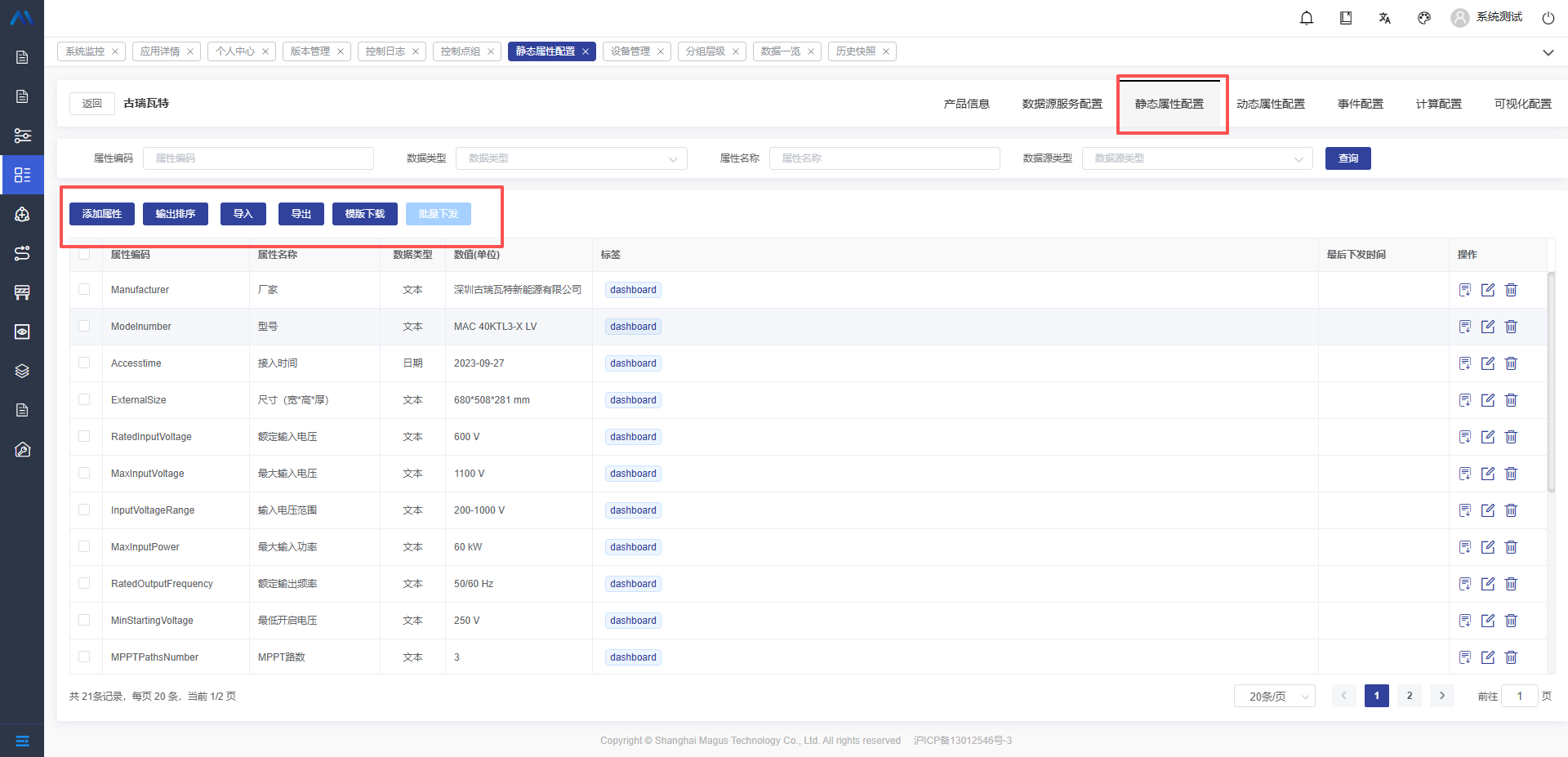

静态属性配置用于设置产品相应的静态属性信息，包括：属性名称、编码、数据源类型、数据类型等信息进行配置，并关联指标中心数据，如下图：

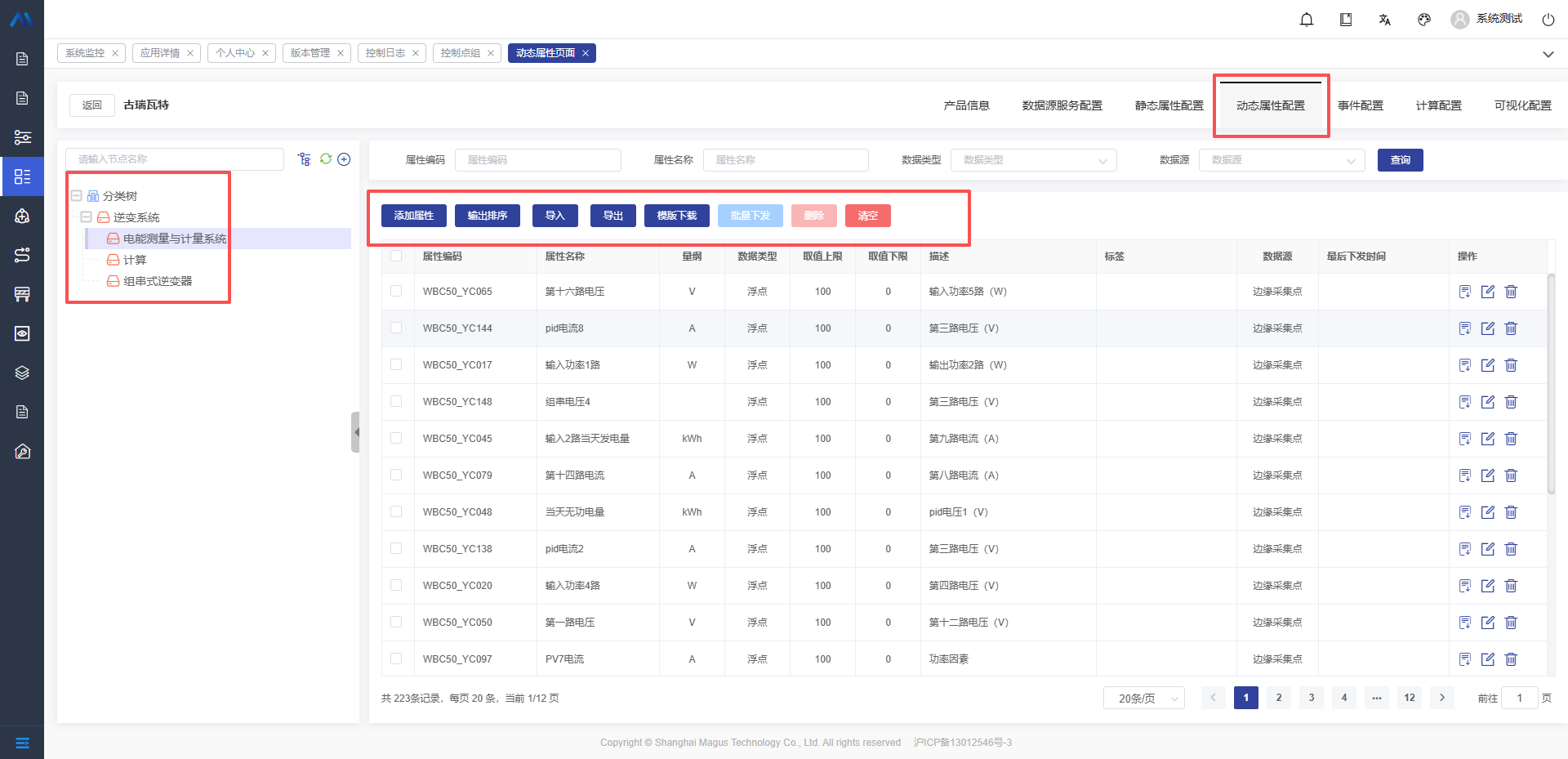

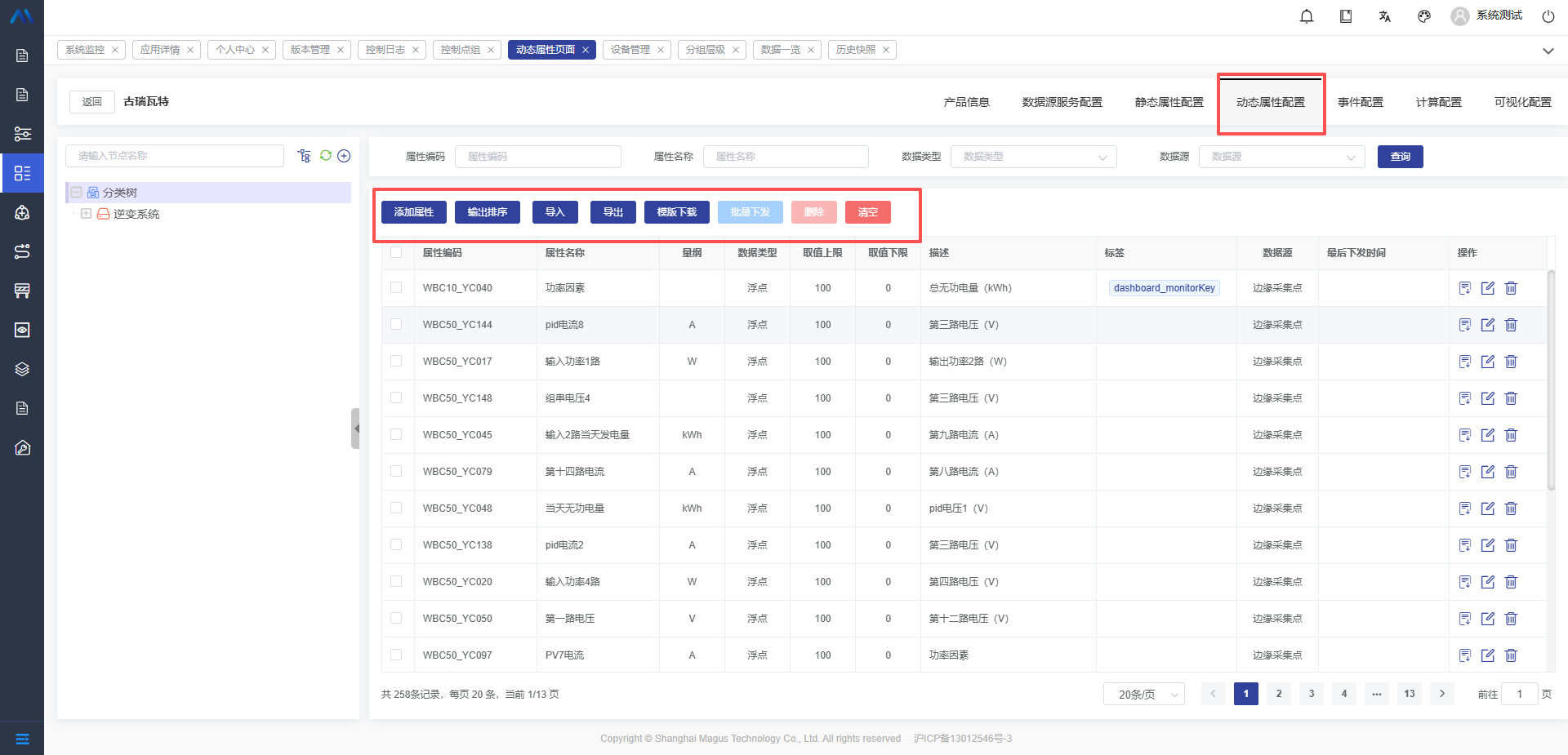

动态属性配置中多用于设置产品需要采集的属性点，包括：属性名称、编码、量纲、数据类型、取值上限、下限、数据源等信息，如下图：

事件配置用于设置产品的告警相关信息，如下图：

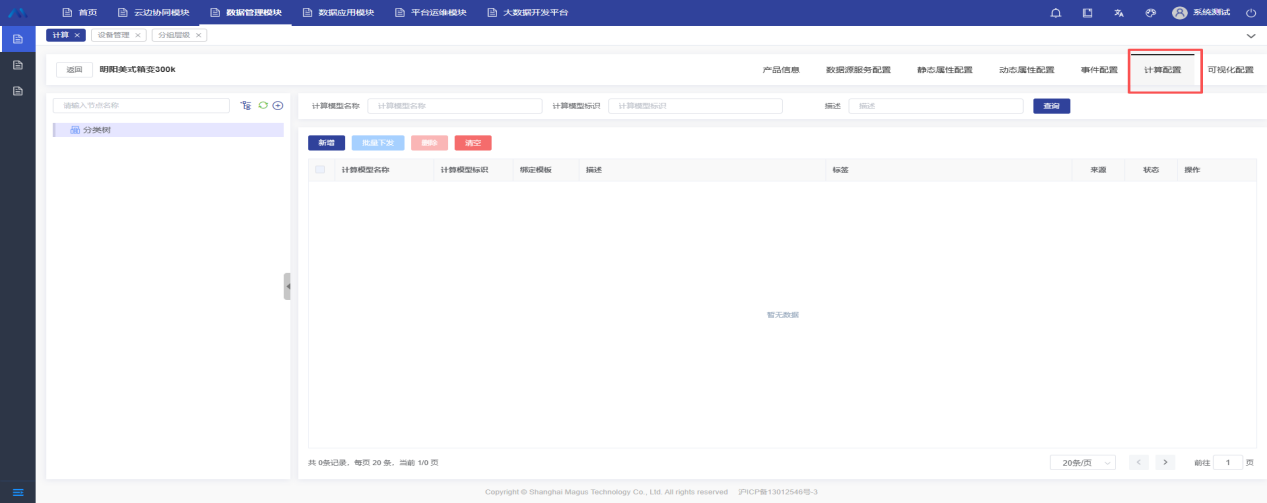

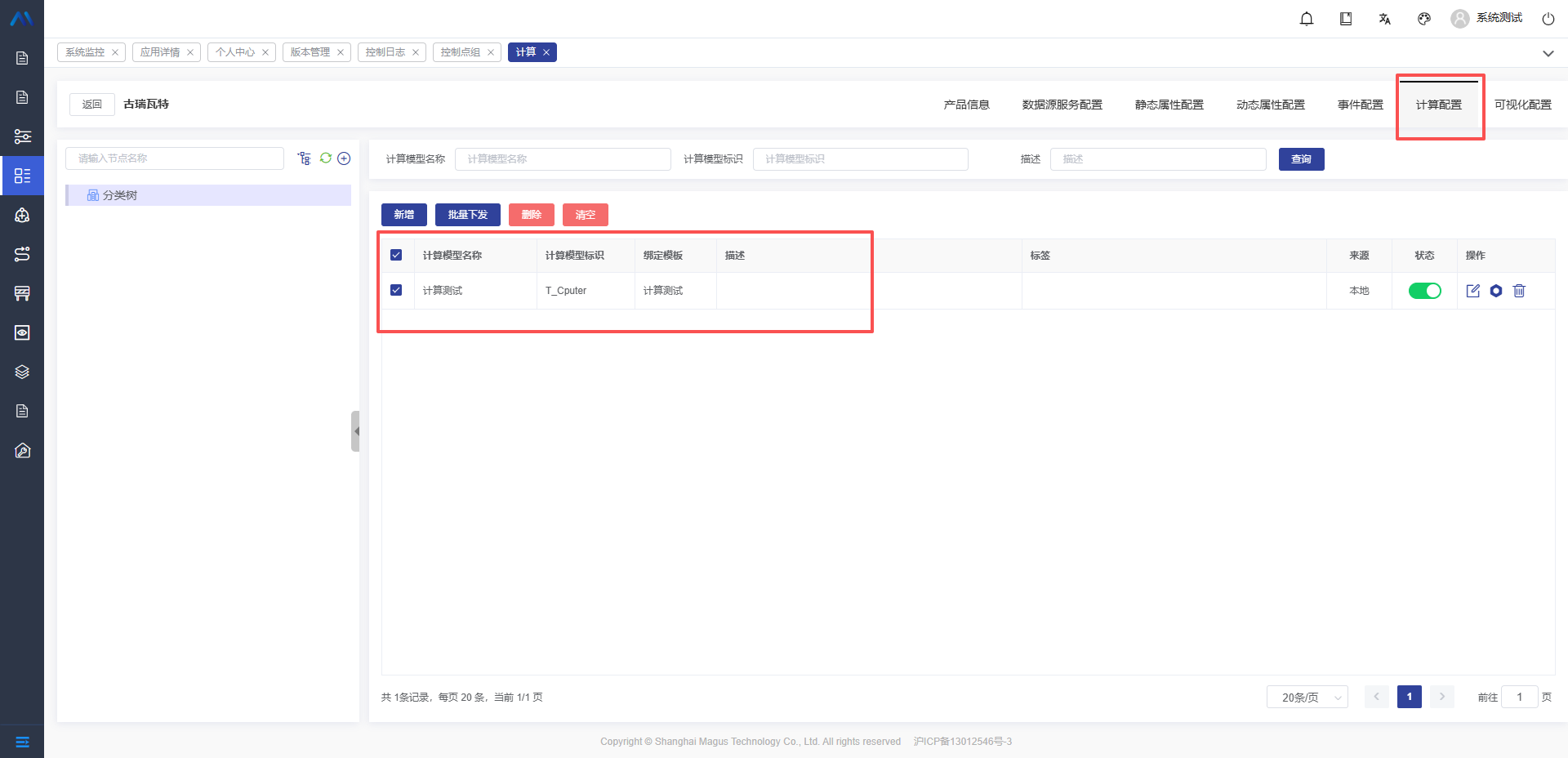

计算配置用于设置产品中的一些计算模型，如下图：

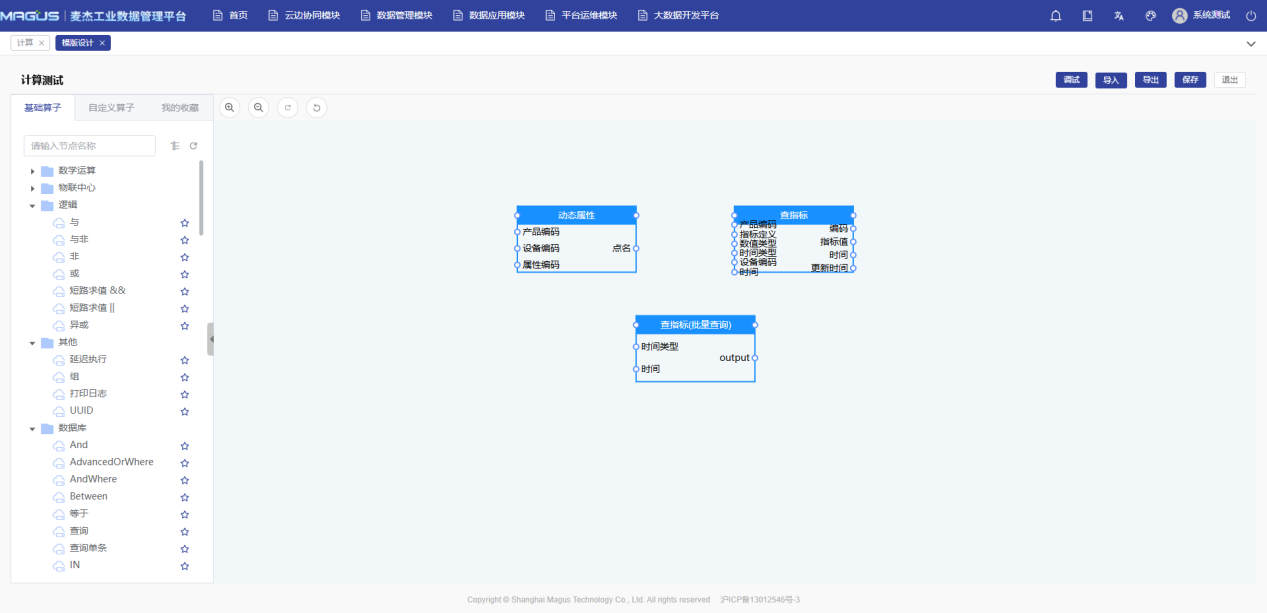

点击“配置”操作，页面转到计算模型配置页面，可进行计算模型设置，如下图：

通过以上配置，基本完成了产品的基础设置。

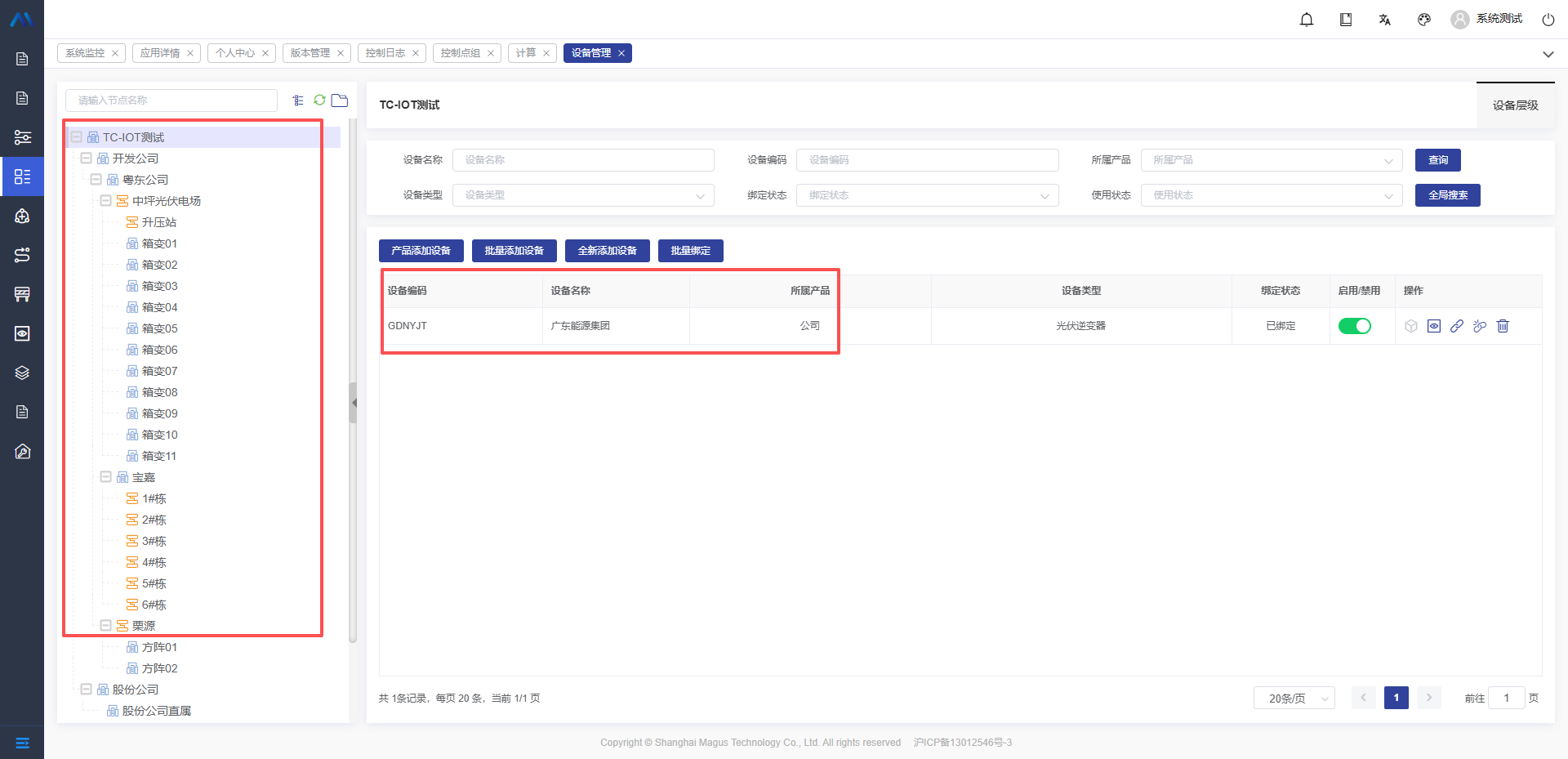

步骤2：点击【设备管理】菜单，设备管理中包括：分层管理、添加设备、批量添加、设备绑定等功能，如下图：

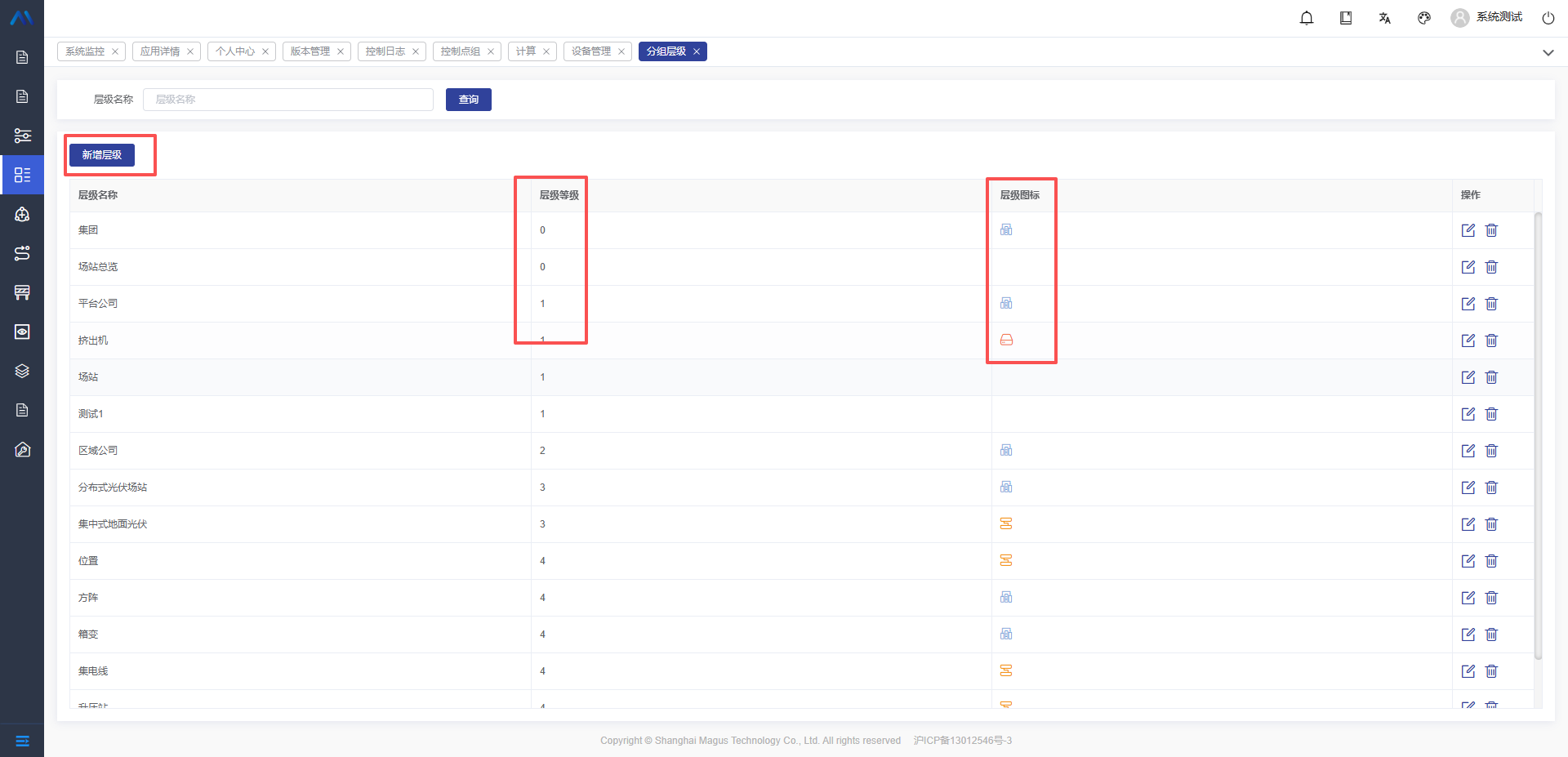

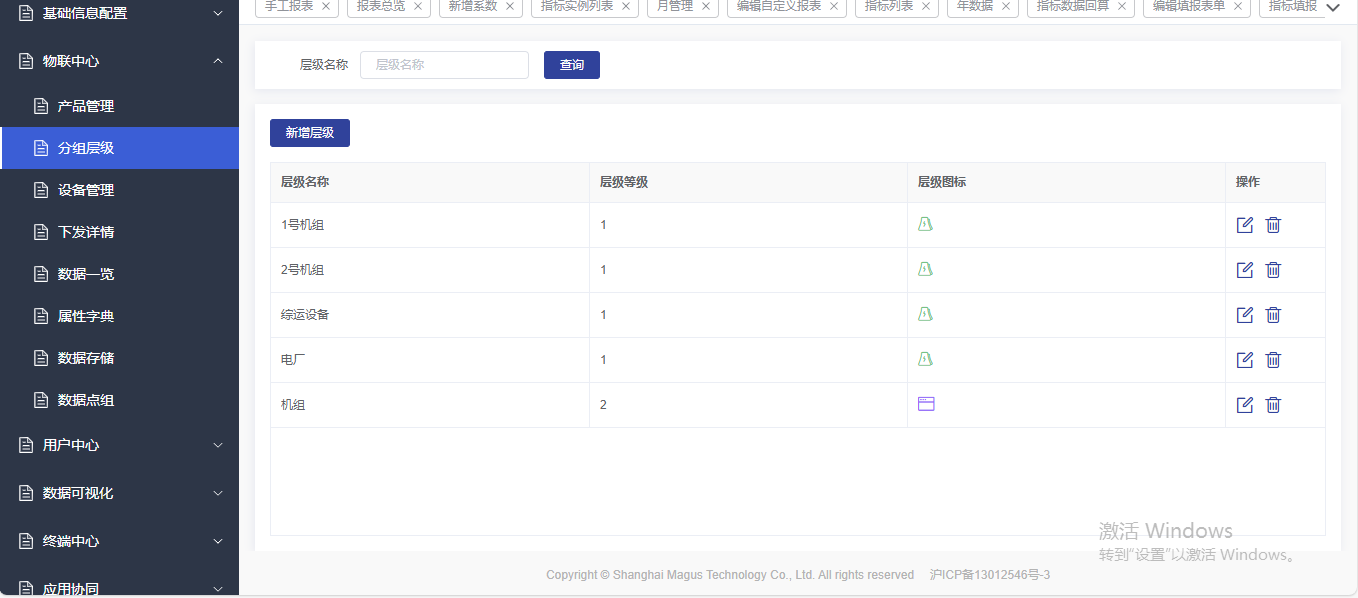

基中左侧为设备分层树结构，树结构需要先到分组层级菜单去创建，分组层级包括：层级名称、层级等级、层级图标，分组层级页面如下图：

分组层级创建完成后，可完成设备层级创建，按设备层级进行设备添加，可单个设备添加，也能批量添加设备。

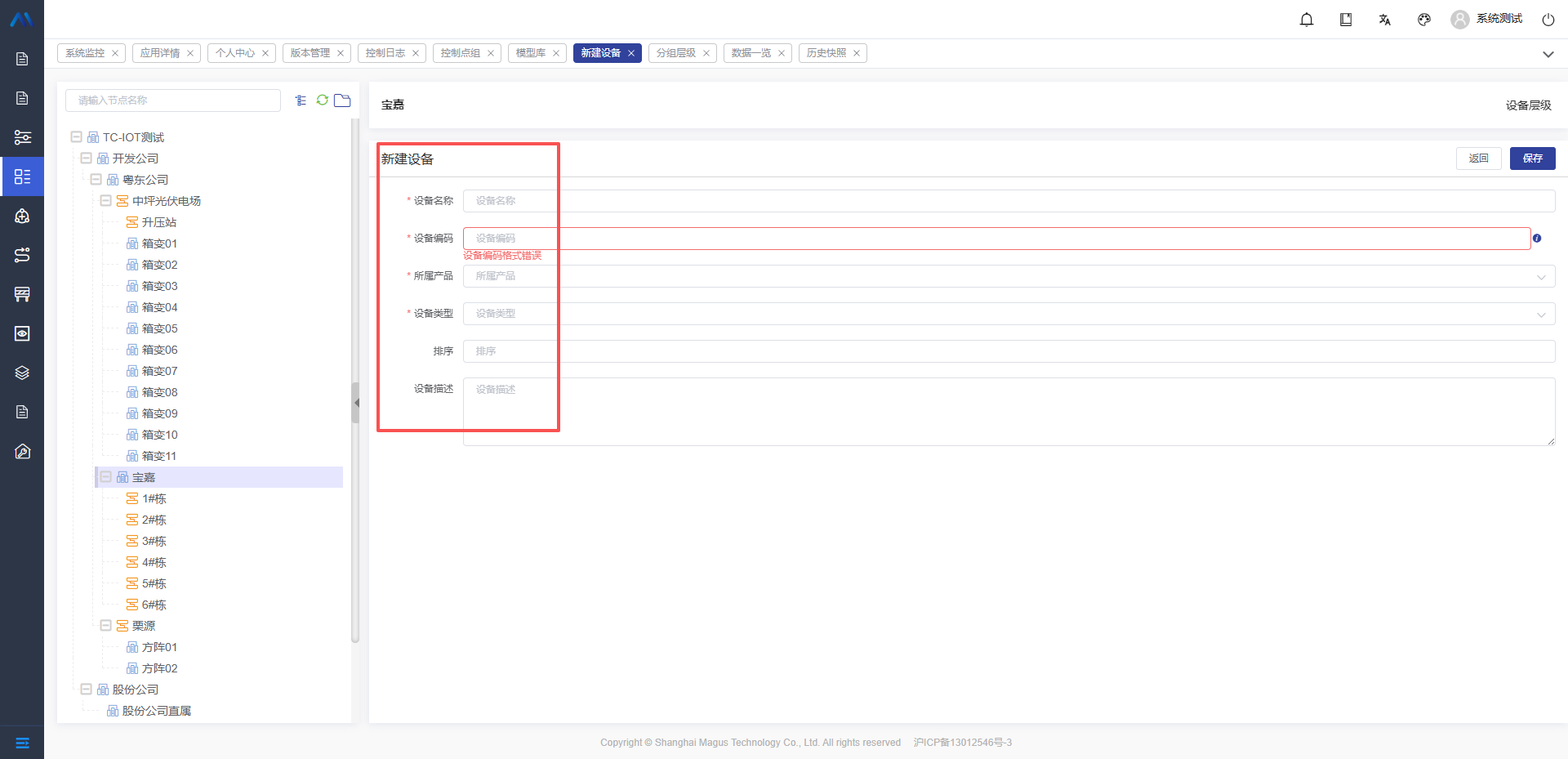

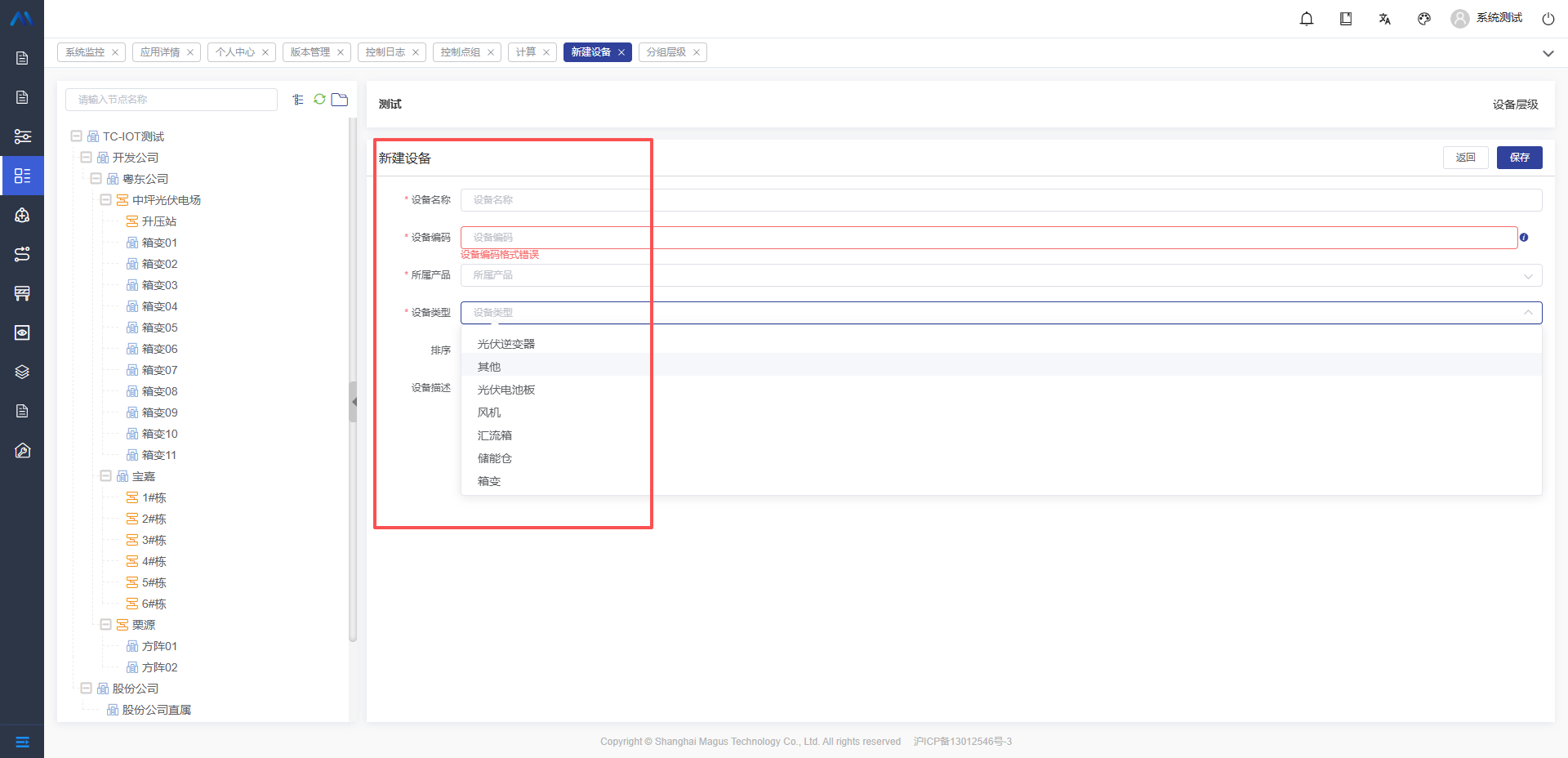

单个设备添加时，需要设置：设备名称、设备编码、选择所属产品，选择设备类型（类型通过平台运维模块 - 用户中心 - 字典管理中设备类型进行维护），即可完成创建，创建过程中按系统提示进行设备添加即可，如下图：

批量添加设备过程与单个设备类似，批量添加时，需要指定添加的设备数量、设备名称词根、设备编码词根信息，系统自动按数量、词根生成相同数量设备信息。

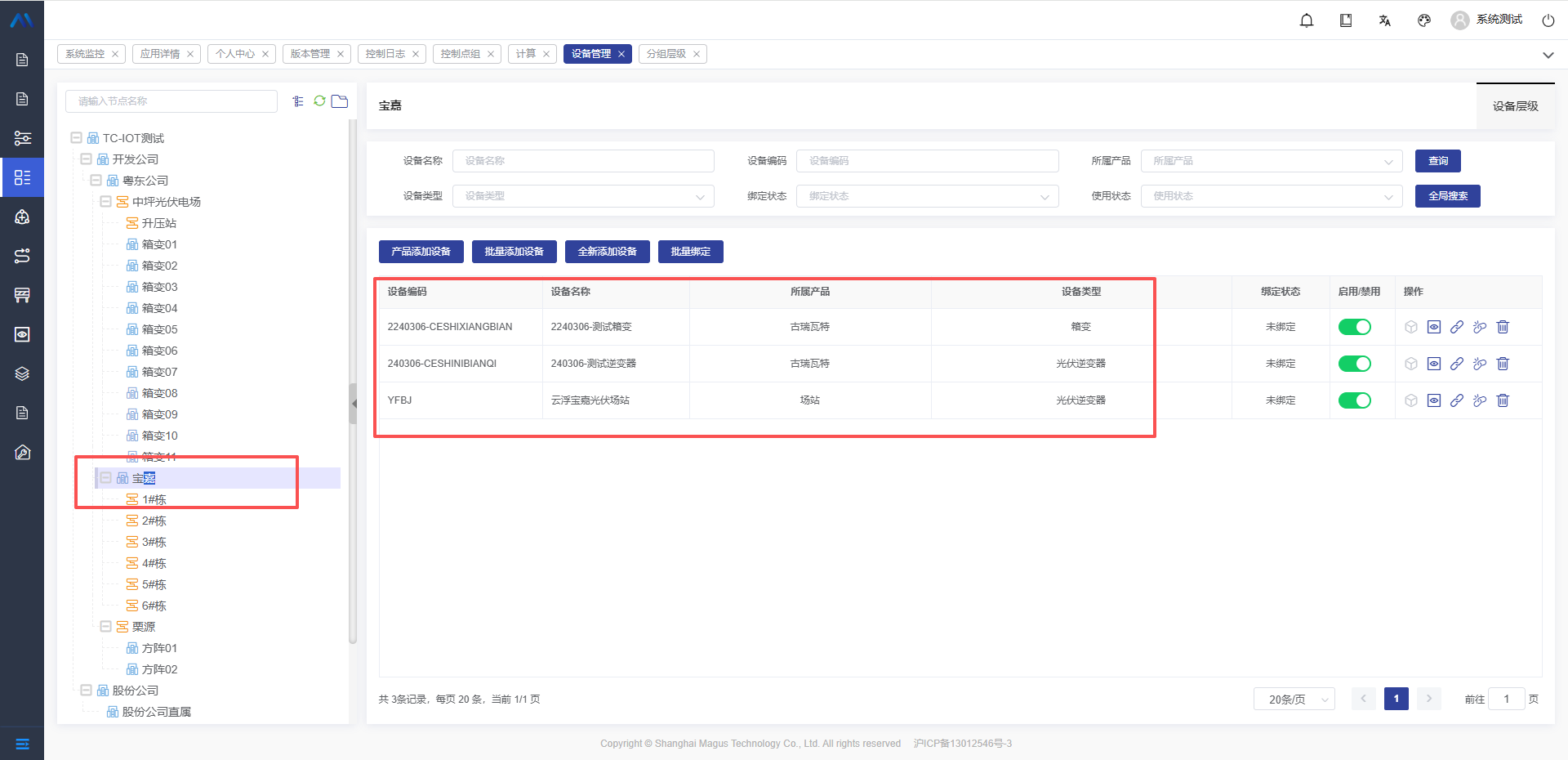

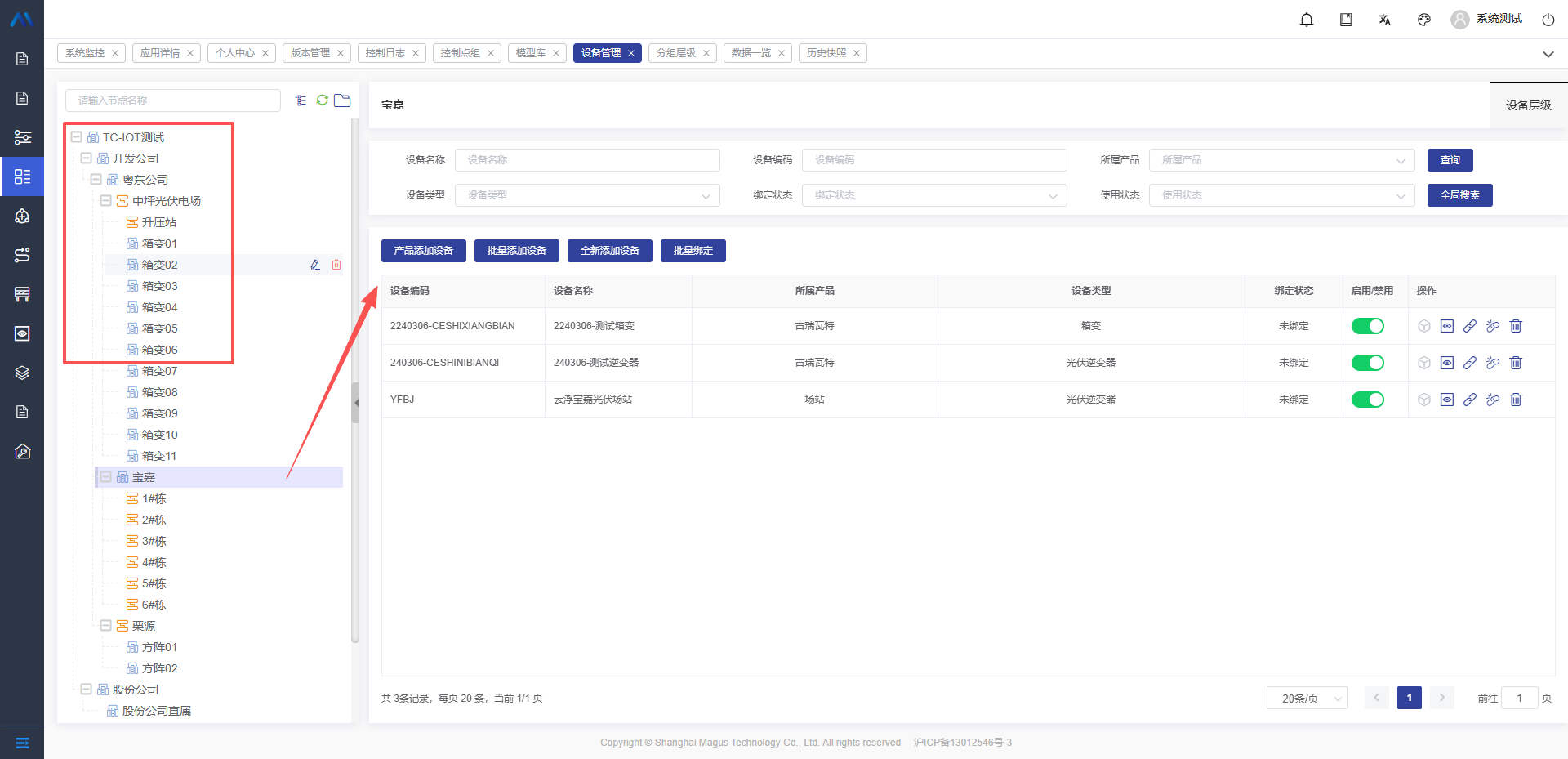

最终设备添加完成后，以列表方式展示所有设备信息，如下图：

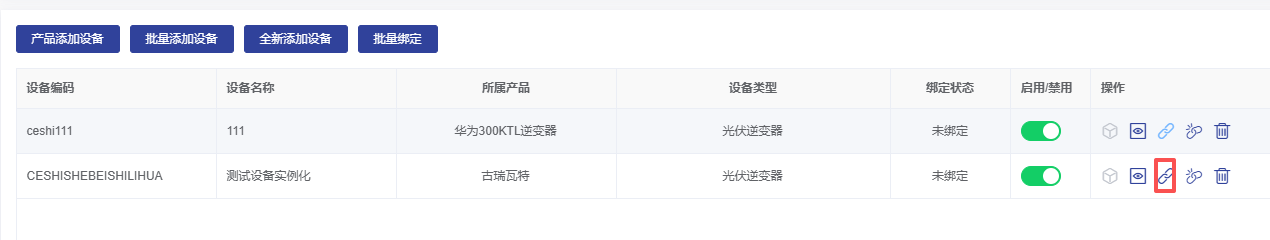

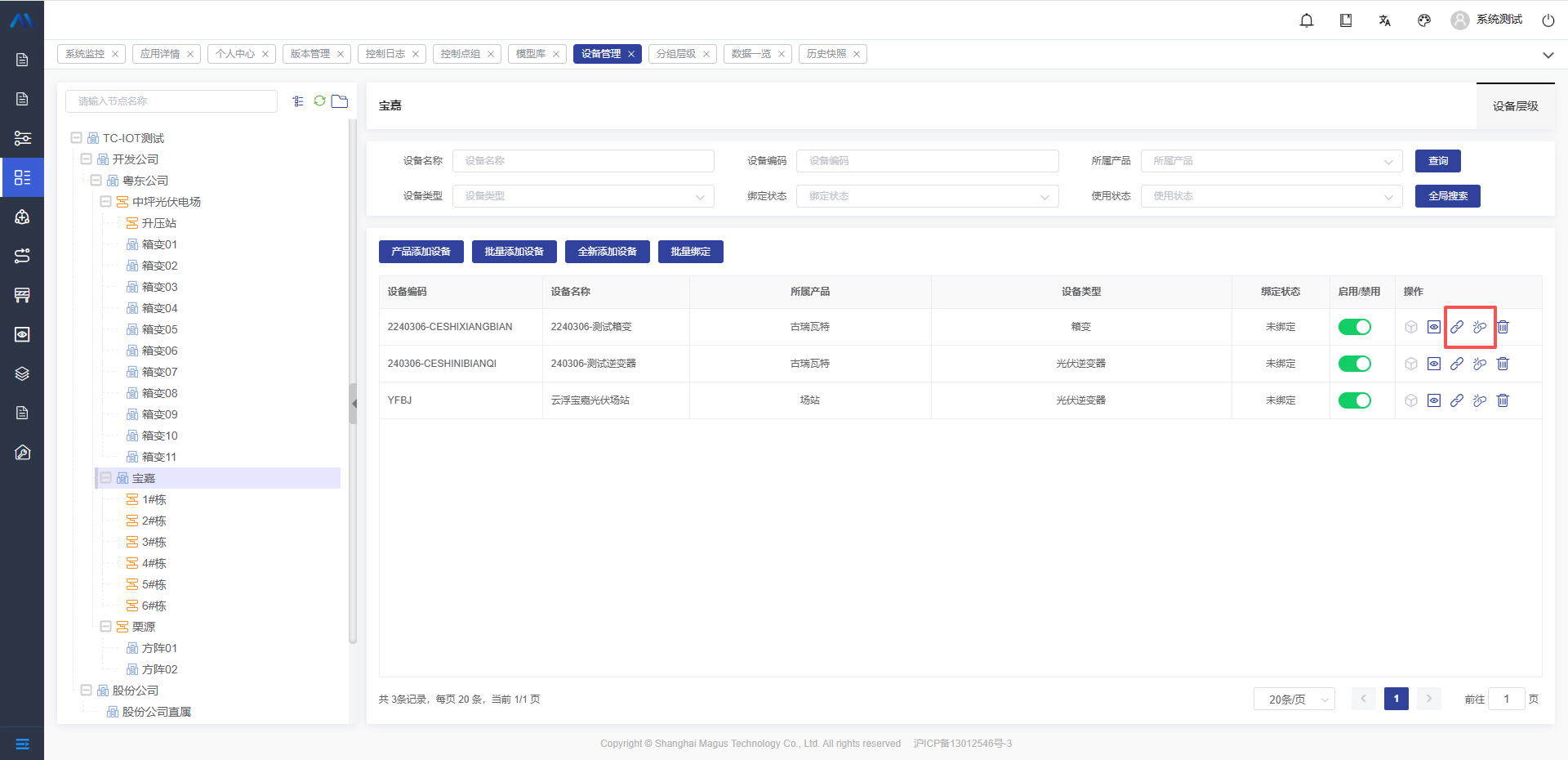

设备创建完成后，可以进行终端设备绑定操作，点击设备列表信息后面的“绑定”操作，如下图：

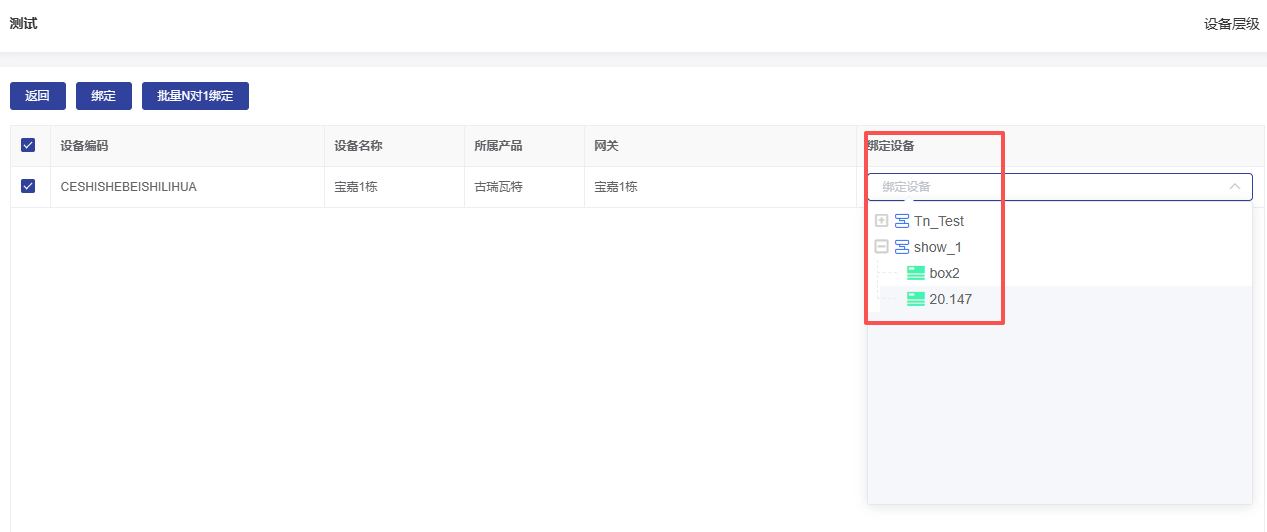

系统页面转到设备绑定页面中，这里可选的终端设备对应为产品和设备管理中相应的数据源信息（如果未维护数据源服务设置，这里不能选择终端设备），绑定设备下拉信息为物联接入中终端管理数据。如下图：

系统同时也提供解绑功能，点击“绑定”后面“解绑”功能即可。

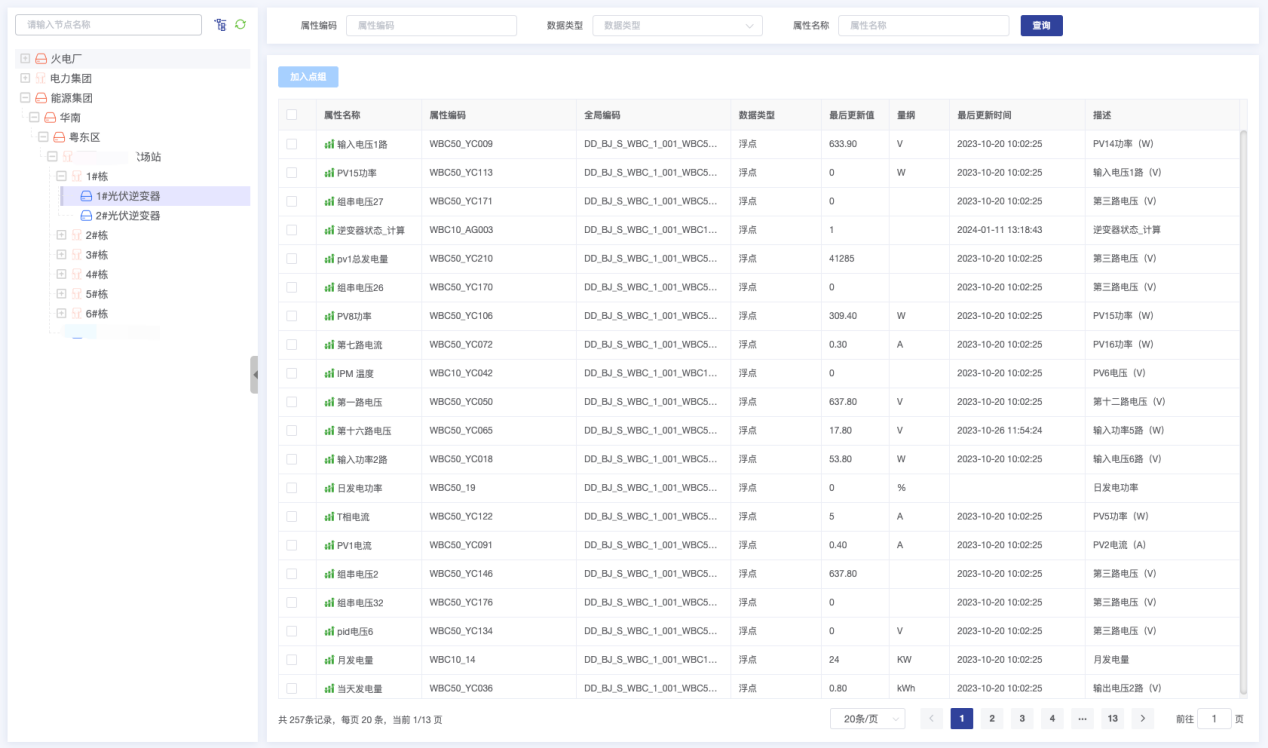

步骤3：点击【数据一览】菜单，可按设备层级进行查看数据信息，页面中左侧显示设备层级，在右侧显示对应分层数据测点，如下图：

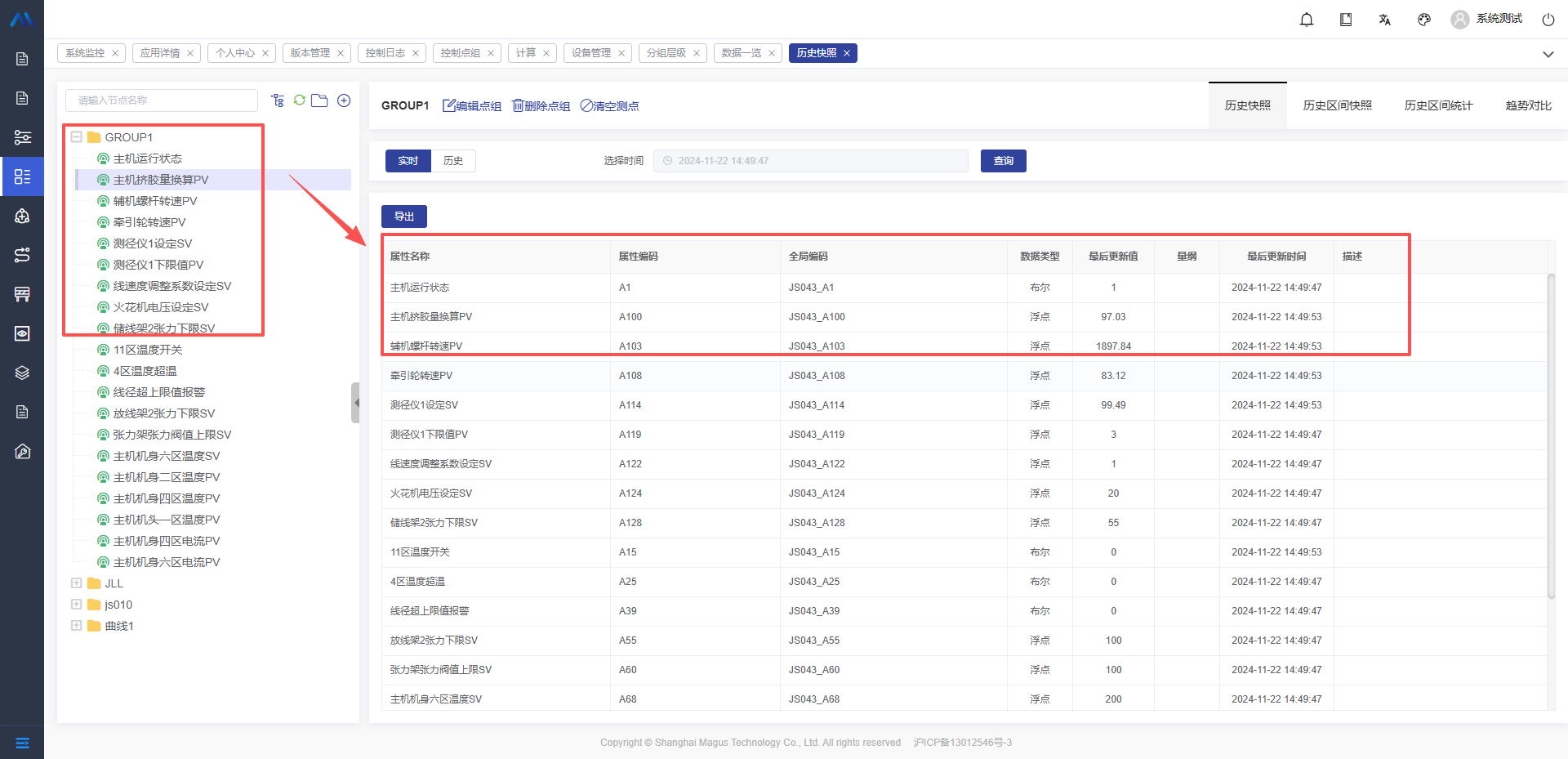

系统中也可以通过【数据点组】功能查看不同分组下数据，可以按不同业务要求进行点组分组，在各点组下可直接添加测点信息，测点直接展示在分组下方，系统提供编辑、删除、清空测点功能。如下图：

1.3 模型库

“模型库”是物联中心的核心板块之一，该模块用于构建设备产品模板，便于对设备进行批量添加和批量修改。该模块提供查询功能，可依据产品名称、产品编码、产品领域、产品类型进行产品筛查；通过该模块可定义产品模板的数据源服务、静态属性、动态属性等关键参数，便于后续设备的延续应用；同时模块提供更新下发功能，可将产品中的修改信息下发到所有下属设备中，让下属设备批量完成修改同步，大量减少实施人员的调整工作。
步骤1：*点击【添加产品】，页面转到新建产品页面，填写产品名称、编码、领域、类型等信息，点【保存】完成新建产品操作，如下图；


步骤2：对已创建的产品信息，进行静态属性配置，点击【添加属性】，对设备进行静态属性配置；
数据源配置：配置网关;
静态属性配置：属性名称、编码、数据源类型、数据类型等信息进行配置，并关联指标中心数据;

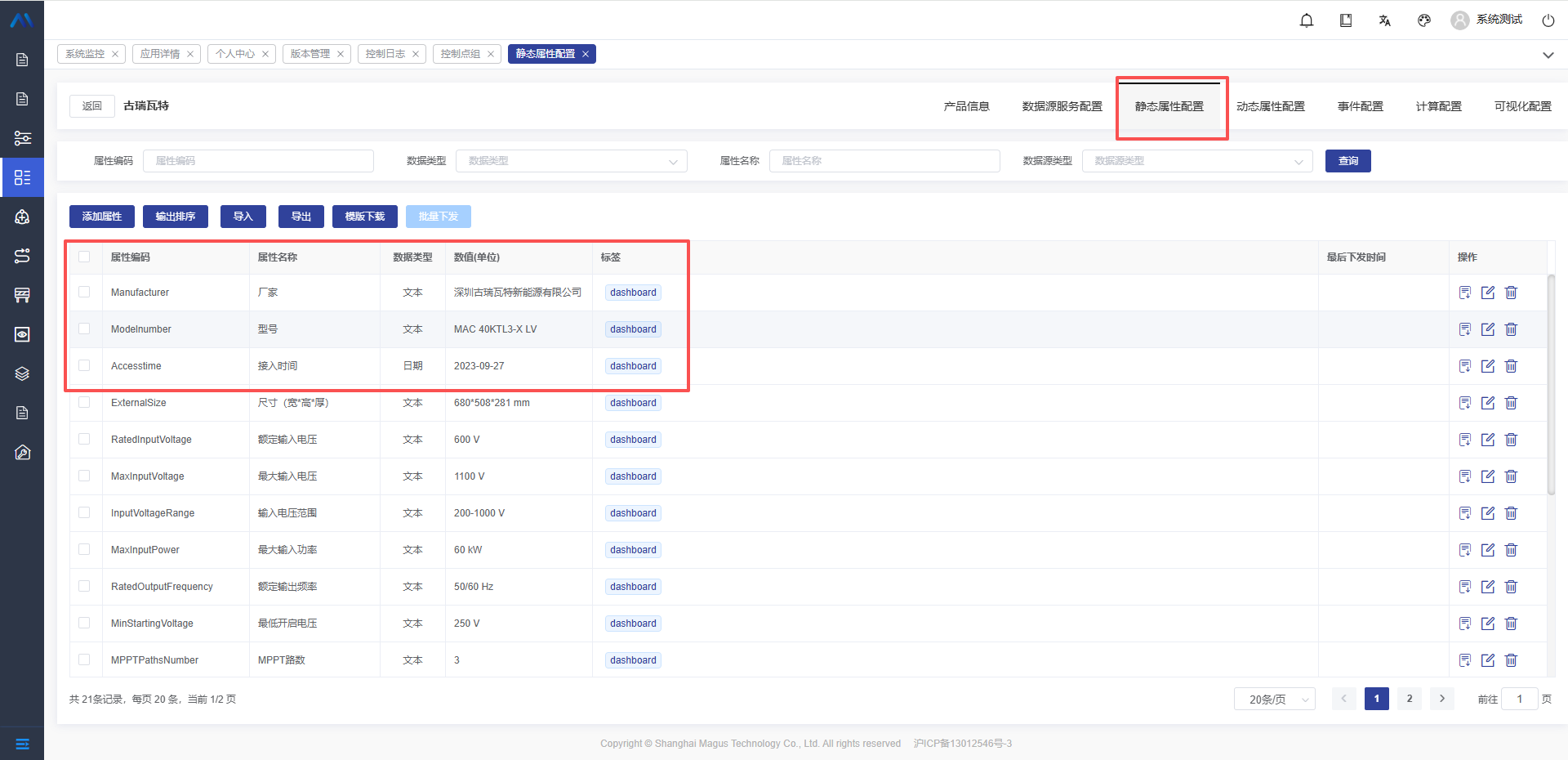

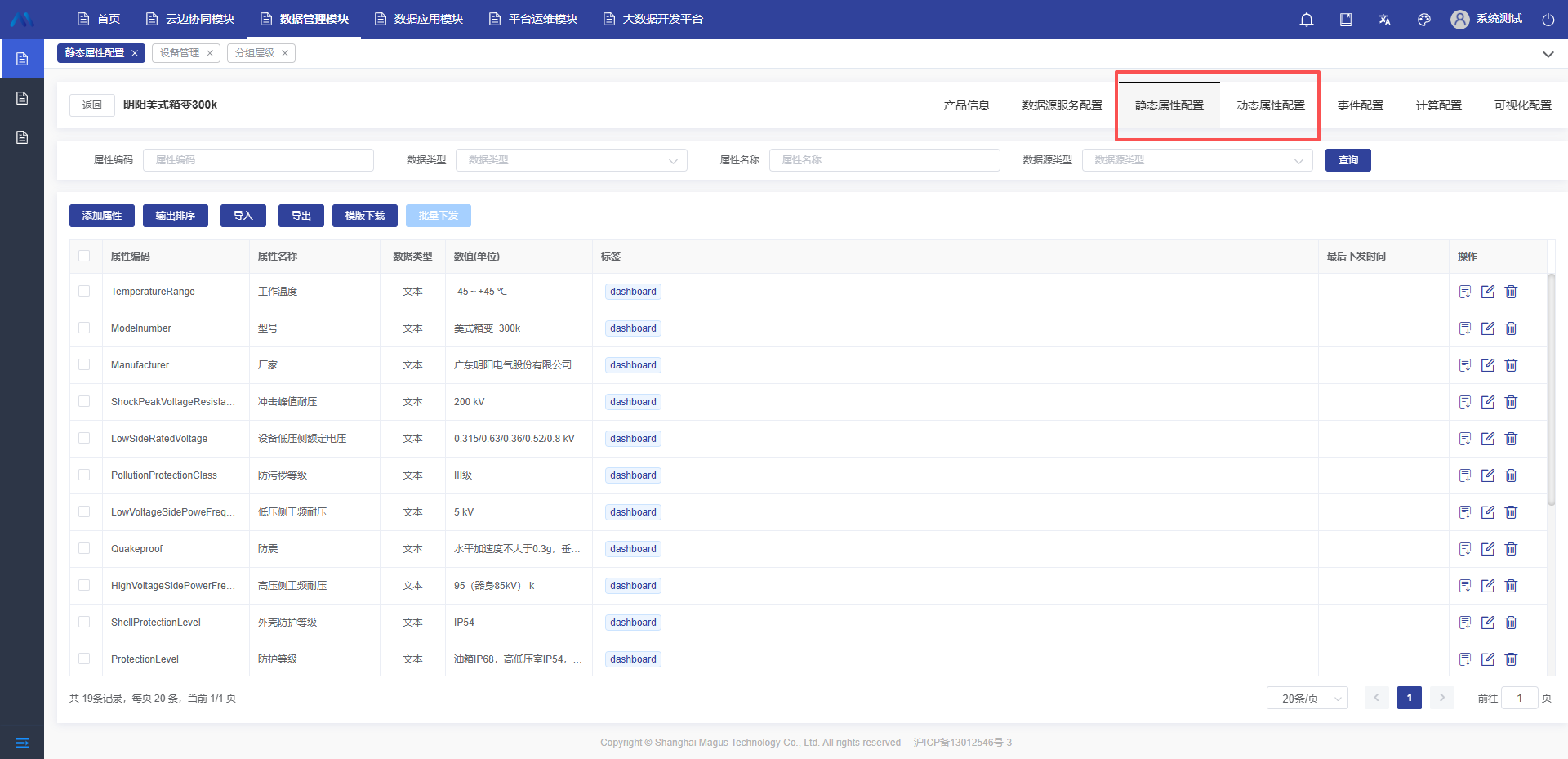

静态属性展示页面如下：

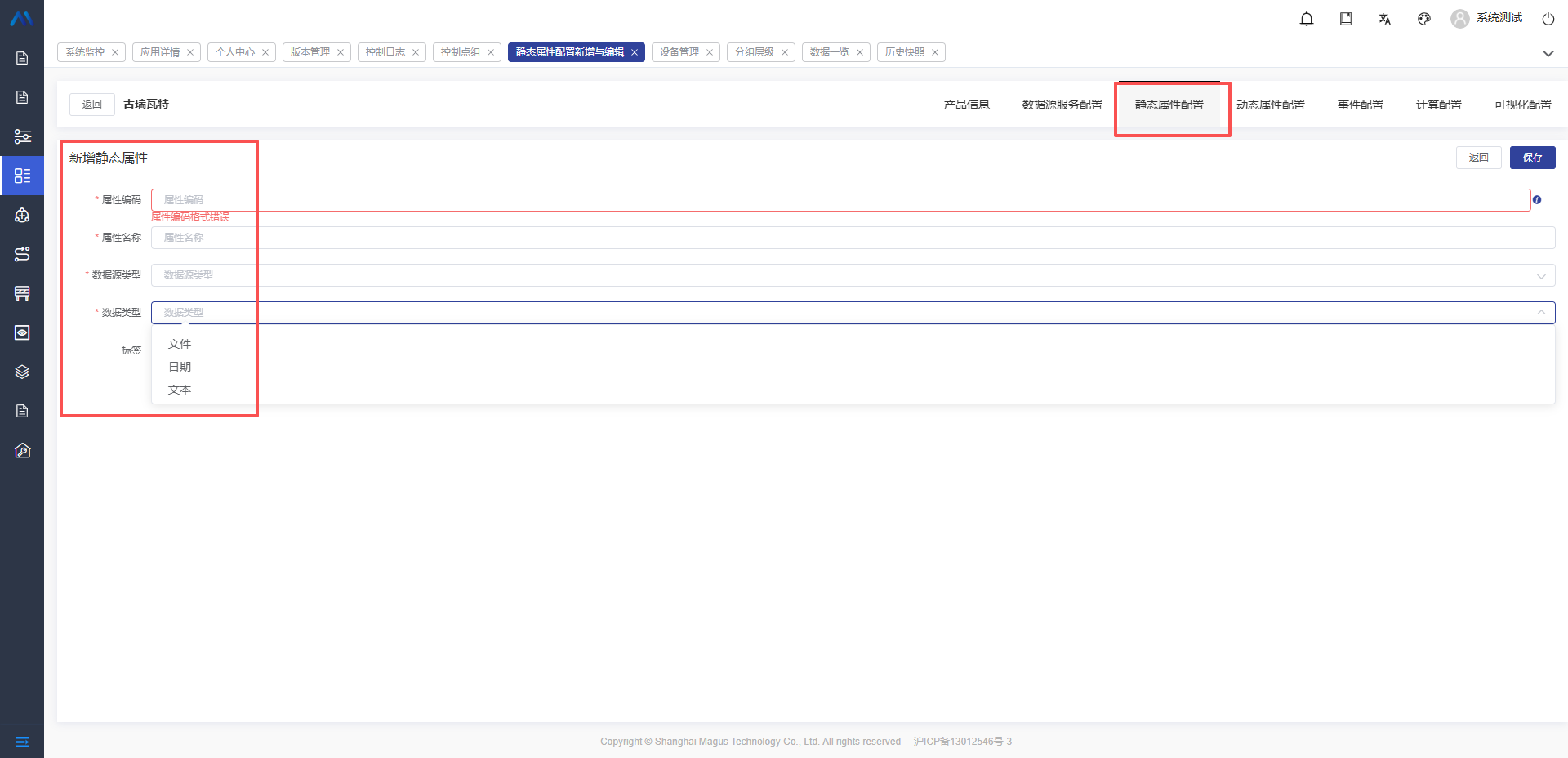

静态属性新增页面：

步骤3：对已创建的产品信息，可进行动态属性配置，点击【添加属性】;


步骤4：对已创建的产品信息，可进行事件配置，点击【事件配置】，页面转到事件配置页面，如下图：

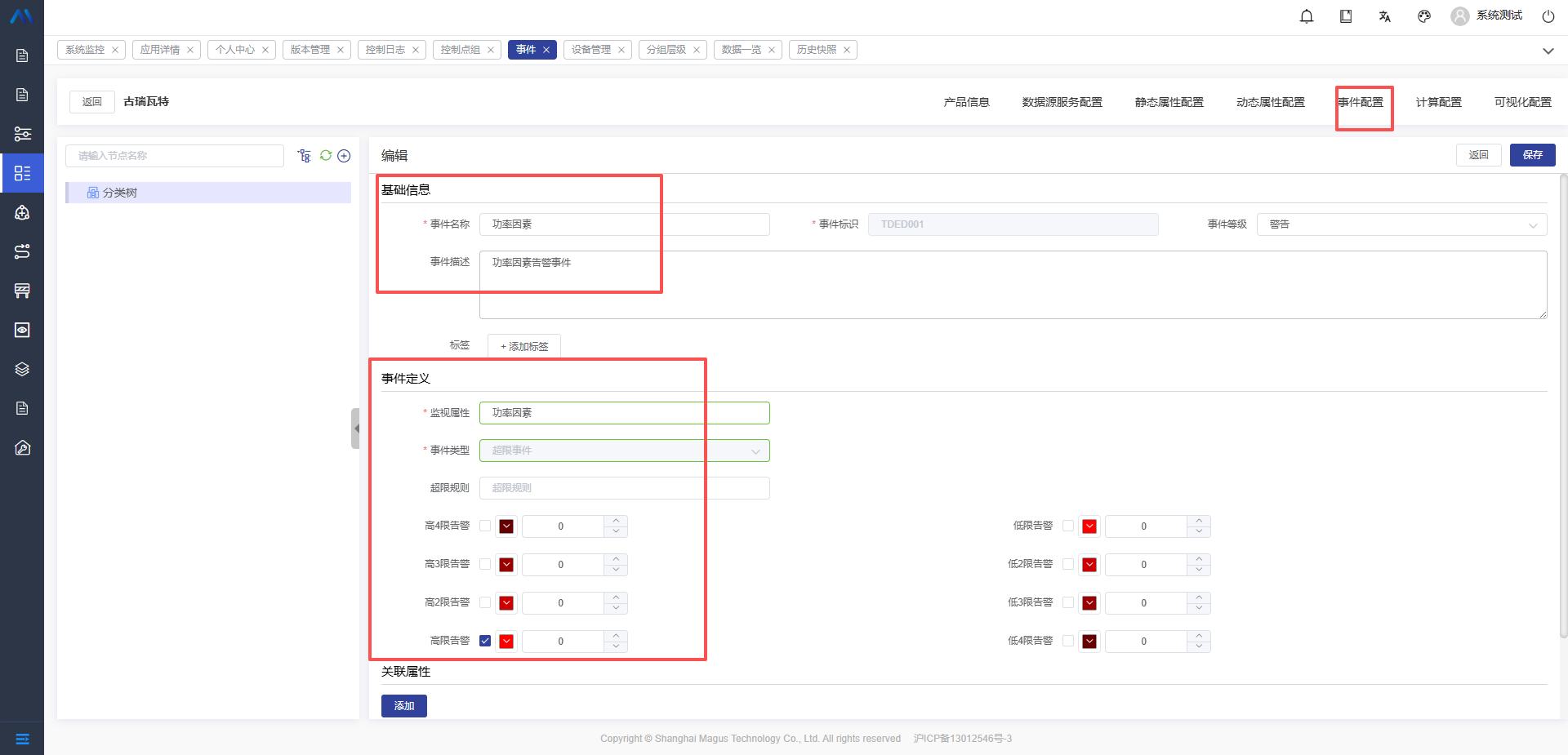

在事件配置页面，可维护事件的基础信息、事件定义、关联属性内容，如下图：

步骤5：对创建好的产品信息，进行下发操作，点击列表【更新下发】操作;

步骤6：选中的某产品名下的所有设备，需要做设备信息维护，并检查设备信息是否已与产品做绑定，本模块关联设备清单信息；

步骤7：选中设备信息后，点击【编辑】，进行设备信息变更；

步骤8：变更下发可以同步变更，静态属性配置，动态属性配置此处相当于编辑。

步骤9：新增计算配置信息，对设备信息进行更加精密的配置和关联操作，此处关联设备管理模块，对设备模型信息进行重新计算和设置。

1.4 模型实例

该模块负责管理所有设备信息，是模型库的实例化应用。与模型库不同，模型实例直接与实体设备（例如：边缘智能终端）进行绑定，实现数据采集的云端管理，通过该模块可以基于已维护的分组层级内容定义设备结构树，并可在对应层级下单独或批量增加设备；模块提供查询功能，可以依据设备名称、设备编码、所属产品、设备类型、绑定状态、使用状态等进行筛查。
步骤1：在新建好的设备分组层级树节点上，进行设备添加；

步骤2：点击【产品添加设备】，创建新的设备信息数据，【批量添加】、【全新添加】【批量绑定】功能同其他模块功能操作方法相同；

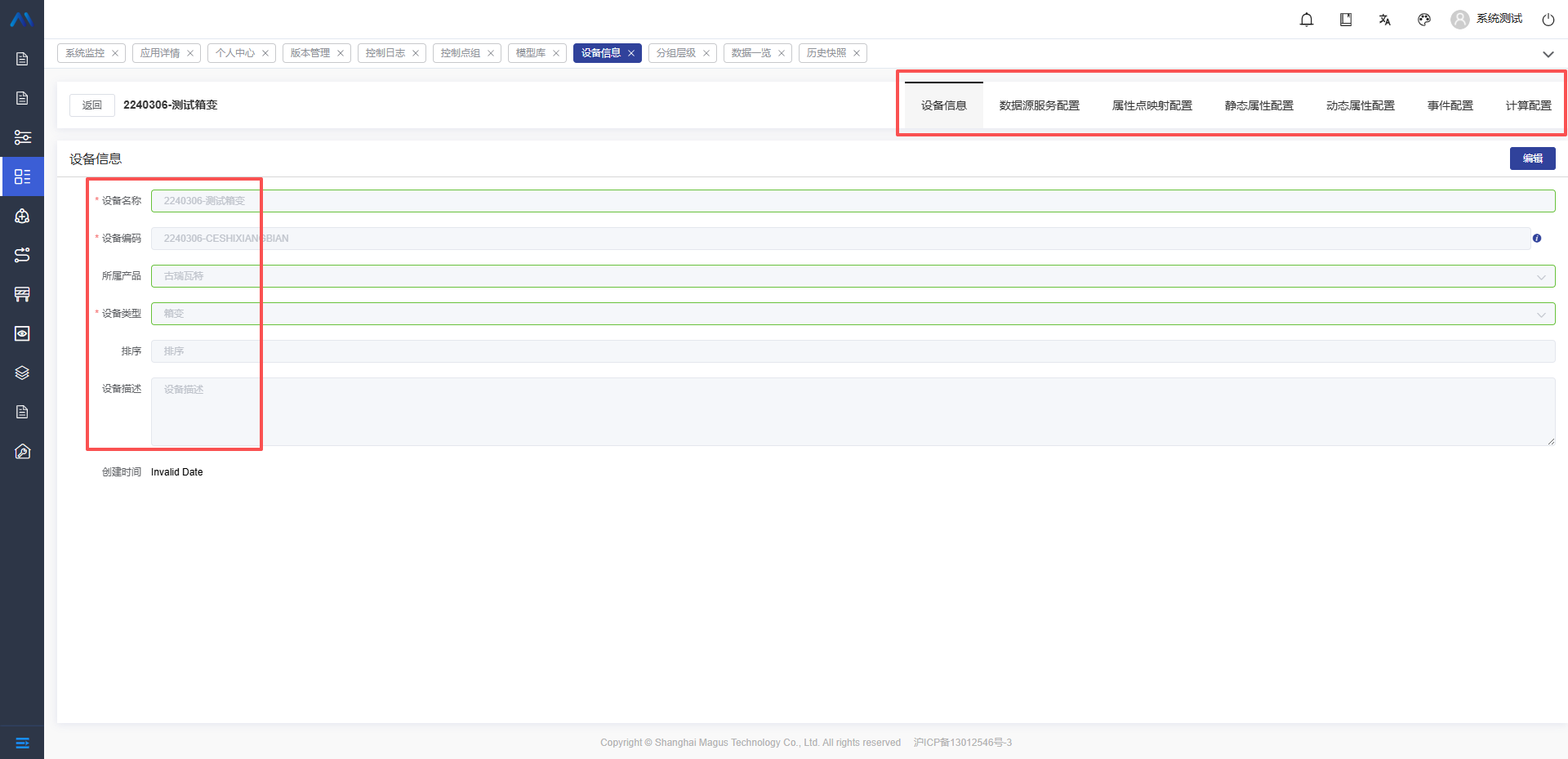

步骤3：点击某分组层级下，某一个设备，点击【眼睛】图标，进行编辑，此处设备信息可溯源到根节点，产品、分组层级，可以进行产品信息、数据源服务配置、静态属性，动态属性、事件配置等操作，此处修改设备信息，与更新下发操作逻辑相同，更新下发后修改的数据和设备管理编辑修改的数据进行同步更新；

步骤4：设备信息维护后，进行【绑定】或【解绑操作】，此处操作同更新下发的【一键绑定】、【一键解绑】操作逻辑相同，不同的操作入口，修改的数据，最终结果是同步的；

1.5 分组层级

该模块用于规划设备管理模块中设备分组树结构级别，通过维护层级名称、层级等级、层级图标等内容完成分组层级配置，便于在设备管理板块快速构建出设备分组树；同时模块提供查询功能，可依据层级名称快速筛查。
步骤1：点击【新增层级】，进行设备分组层级创建。可根据所属行业进行层级定义，如：集团 - 公司 - 机组 - 设备等。

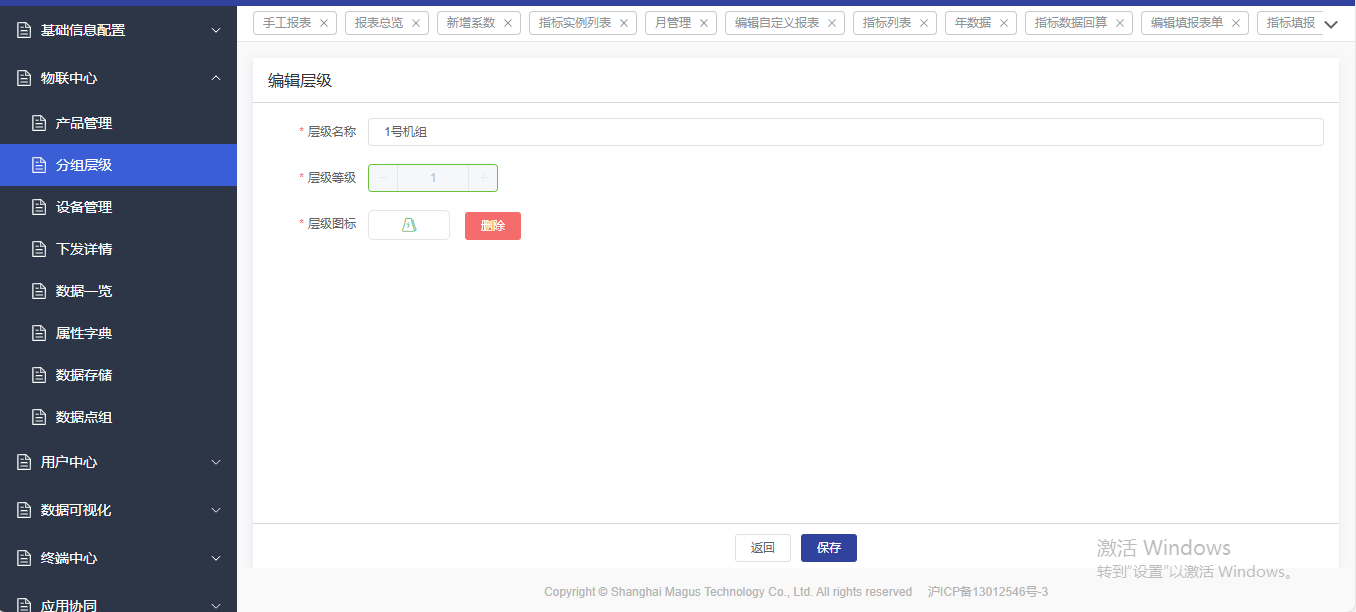

步骤2：自定义层级名称，此处层级名称，可按不同业务进行自定义，如电厂类，可取机组名称；

1.6 下发详情

该模块用于对设备配置内容下发到边缘智能终端情况的呈现，便于用户感知不同下发阶段的运行进度，若出现下发失败的情况，也可以通过下发详情的下发日志，查看失败原因，用户可以针对性的有效处理问题。

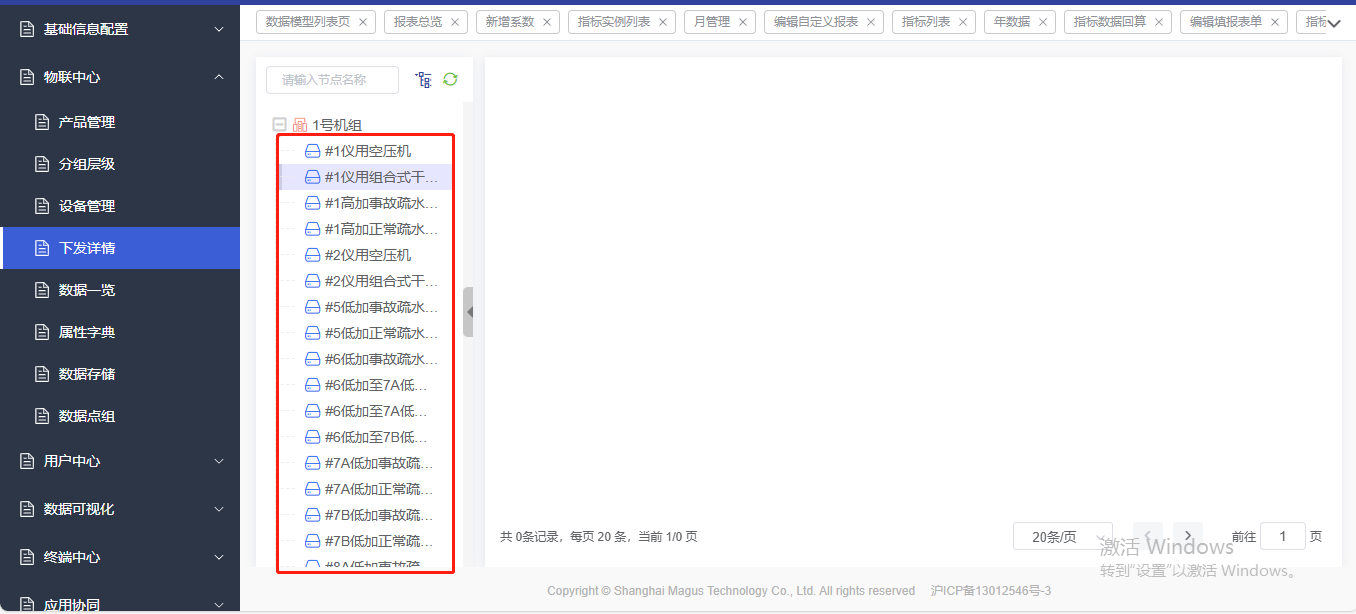

步骤1：查看左侧设备树节点信息，并进行设备信息核对和校验；

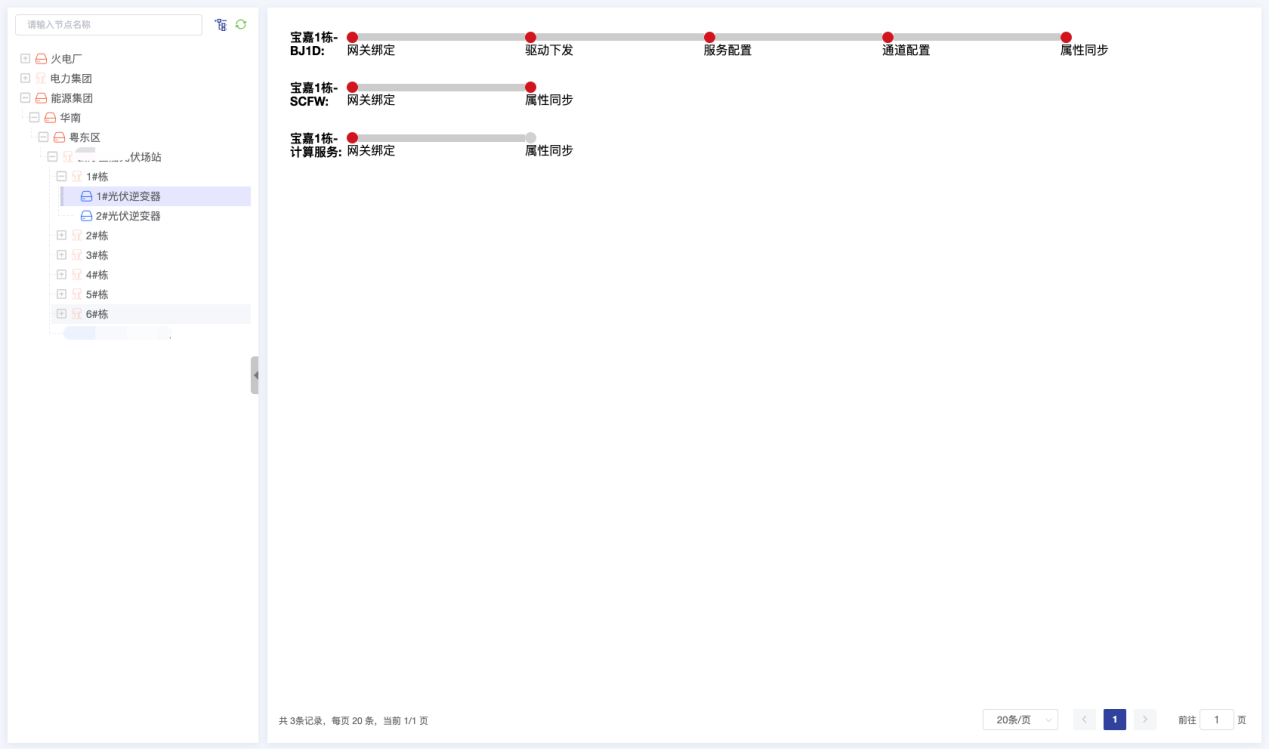

步骤2：选中左侧设备树点击，点击根节点，查看某机组，或某厂，某设备组的下发情况，通过进度展示的形式看到下发的进度节点；

1.7 数据一览

本模块提供设备属性的实时信息一览功能，用户可在此查看边缘数据的接入情况，也可检查计算点的脚本是否运行。用户能够依据实际情况对相同业务类型的属性加入到同一点组内，便于用户查看，并能够基于分组，查看属性的名称、编码、数据类型、描述、最新值、最近更新时间等信息。同时，模块提供查询功能，可依据属性编码、数据类型、属性名称可快速进行筛查，以提高排查溯源效率。
用于查看设备的动态属性数据，选择相应设备或虚拟设备，点击属性前绿色图标可查看历史趋势，勾选数据点加入点组可以与其他数据点进行比对。

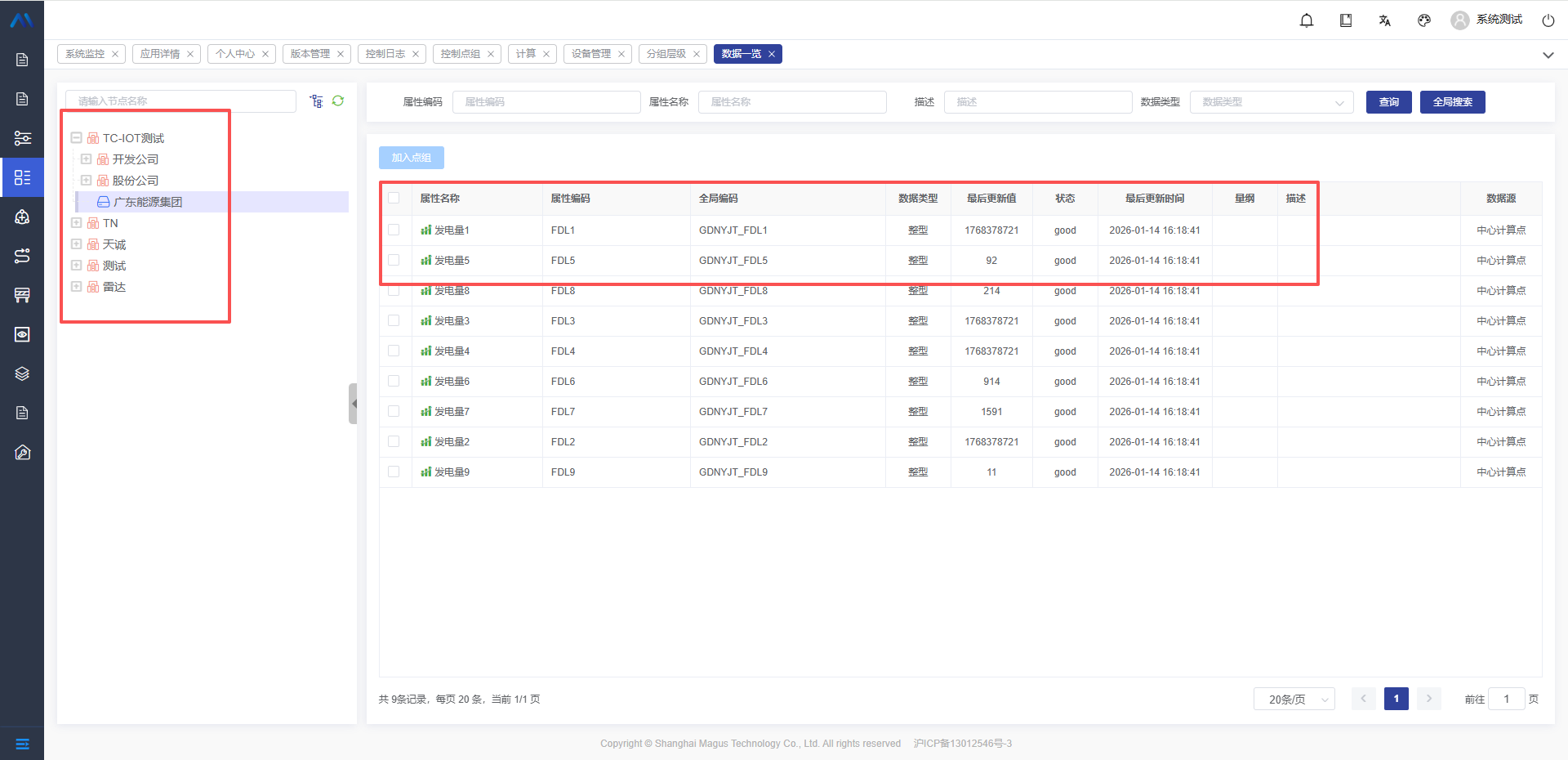

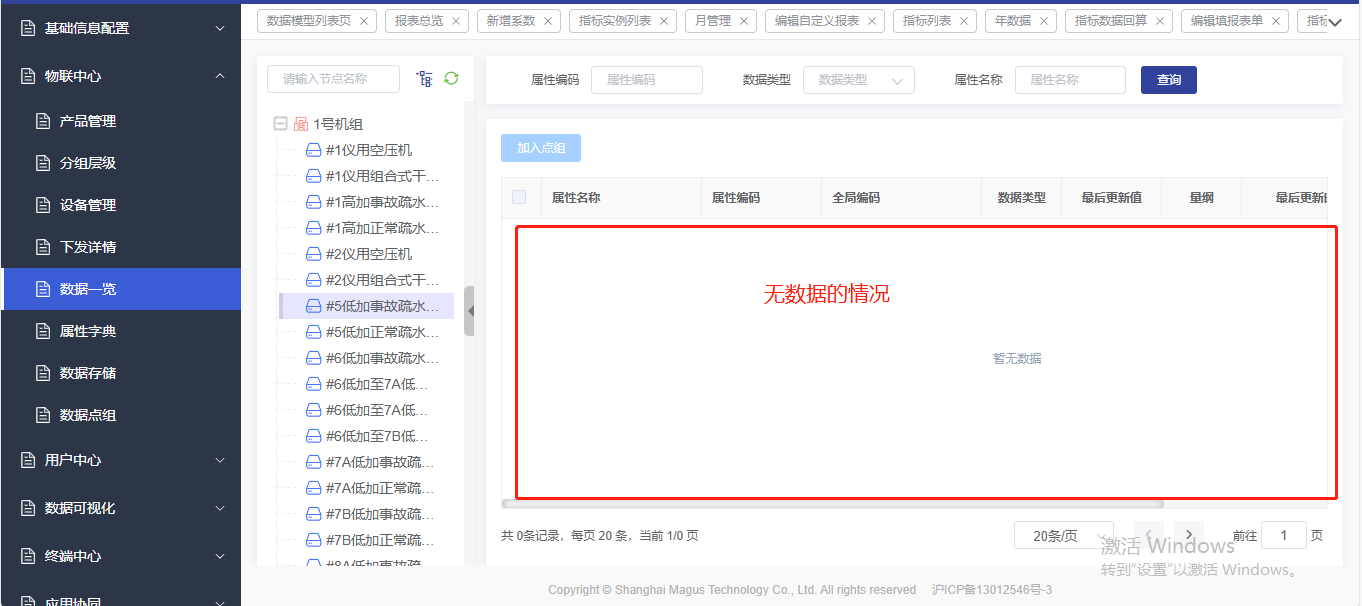

步骤1：选中左侧设备树点击，点击根节点，查看某机组，或某厂，某设备组实时信息总览情况，下图为样例无数据和样例数据存在的情况。

1.8 数据点组

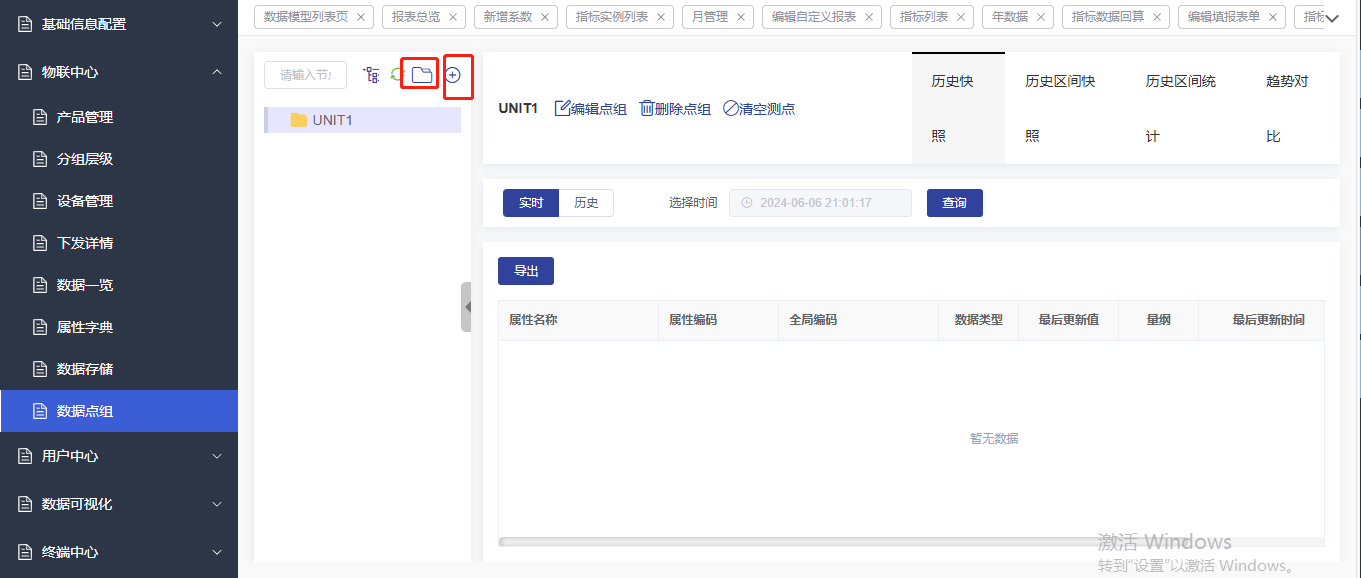

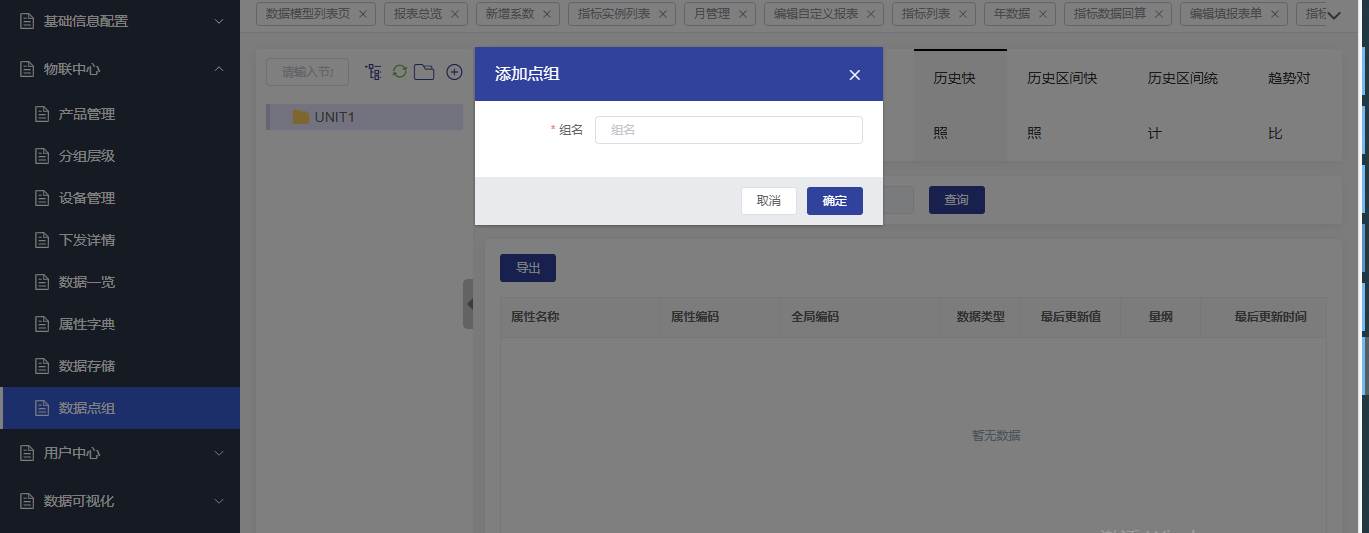

步骤1：点击主页【创建点组】图标，创建点组；

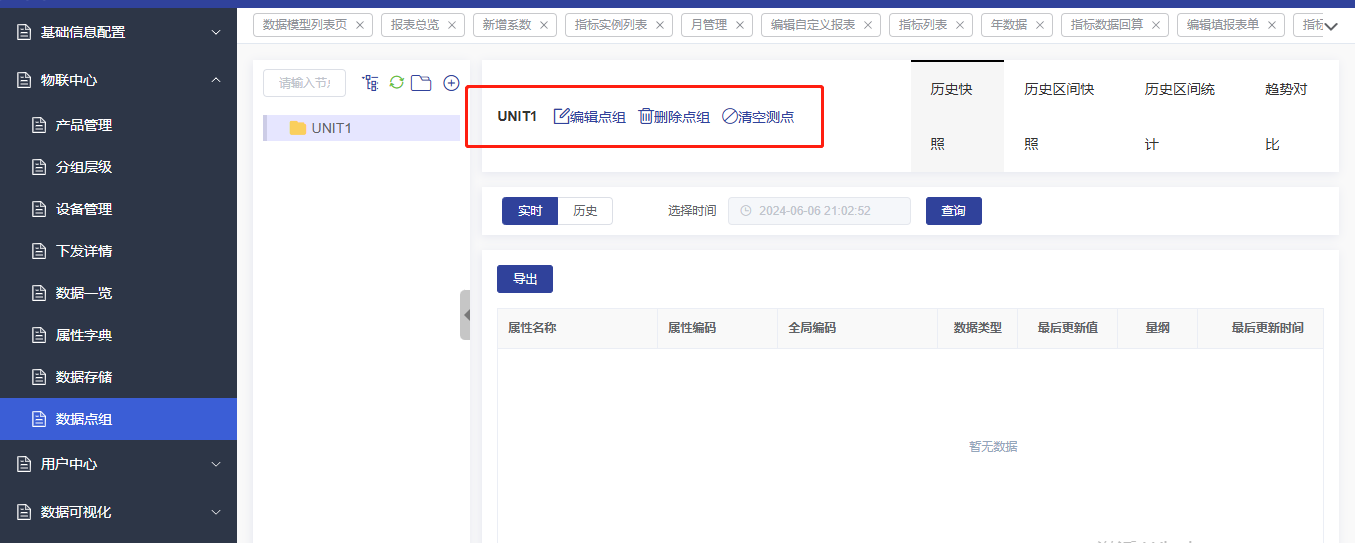

步骤2：对创建的点组，可点击【编辑点组】、【删除点组】【清空测点】等基础操作，清空数据后，可以重新创建；

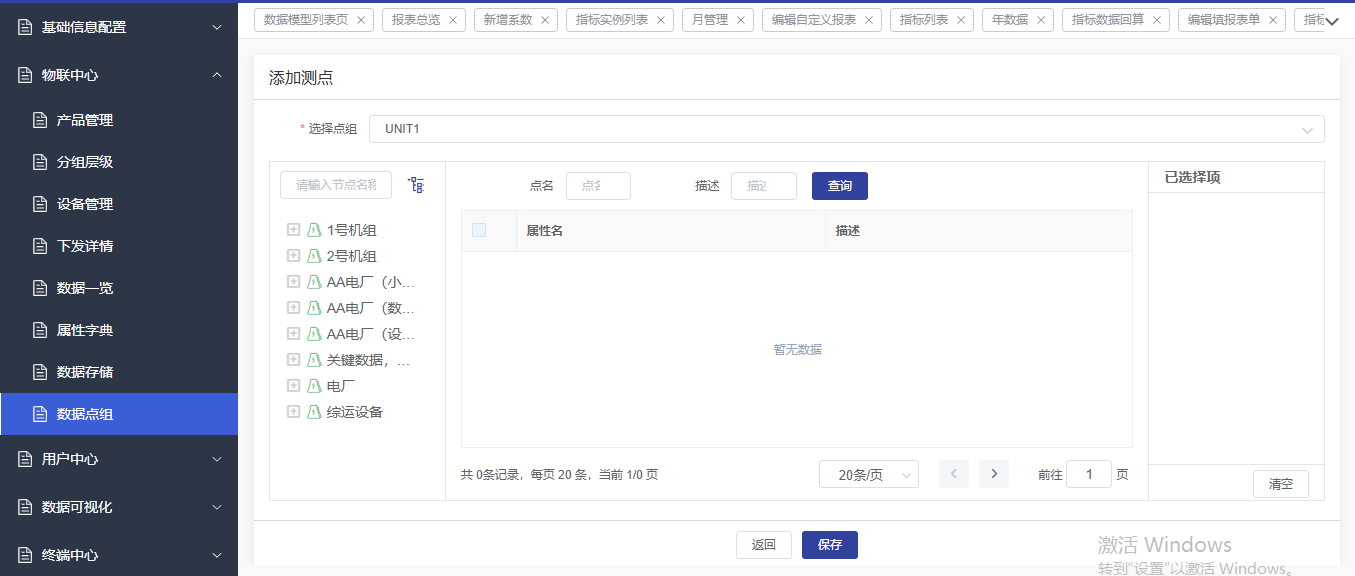

步骤3：点击主页【添加测点】图标，创建测点；

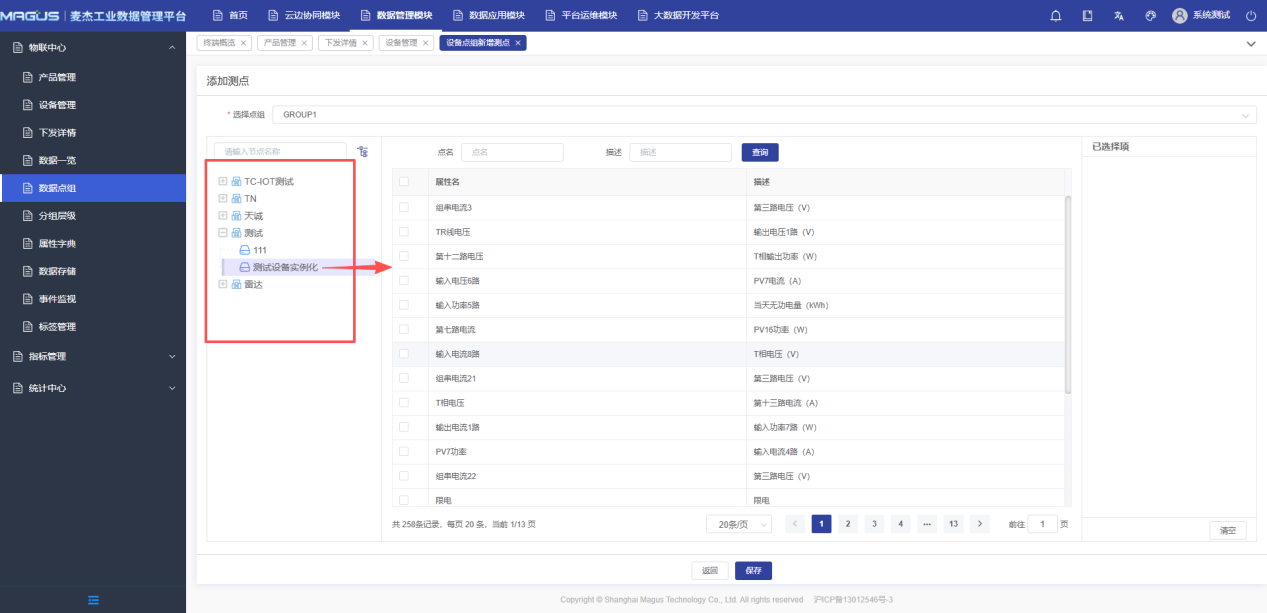

可通过选择左侧的树结构选择设备管理中添加的相关点信息。如下图：

1.9 数据存储

该模块用于灵活配置平台物联中心存储相关参数的设置功能，通过维护包括：实时库地址、账号、密码、端口等参数，完成物联中心存储配置；后续实际生产过程中实时数据将依据配置信息存储到目标地址的实时库内。

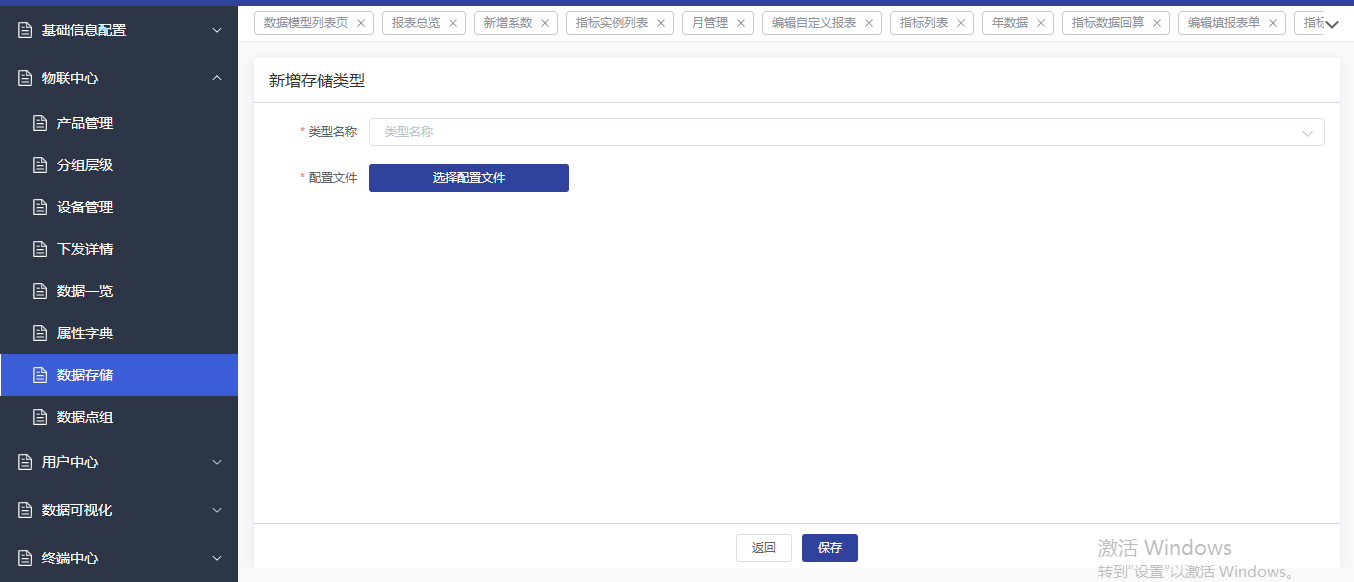

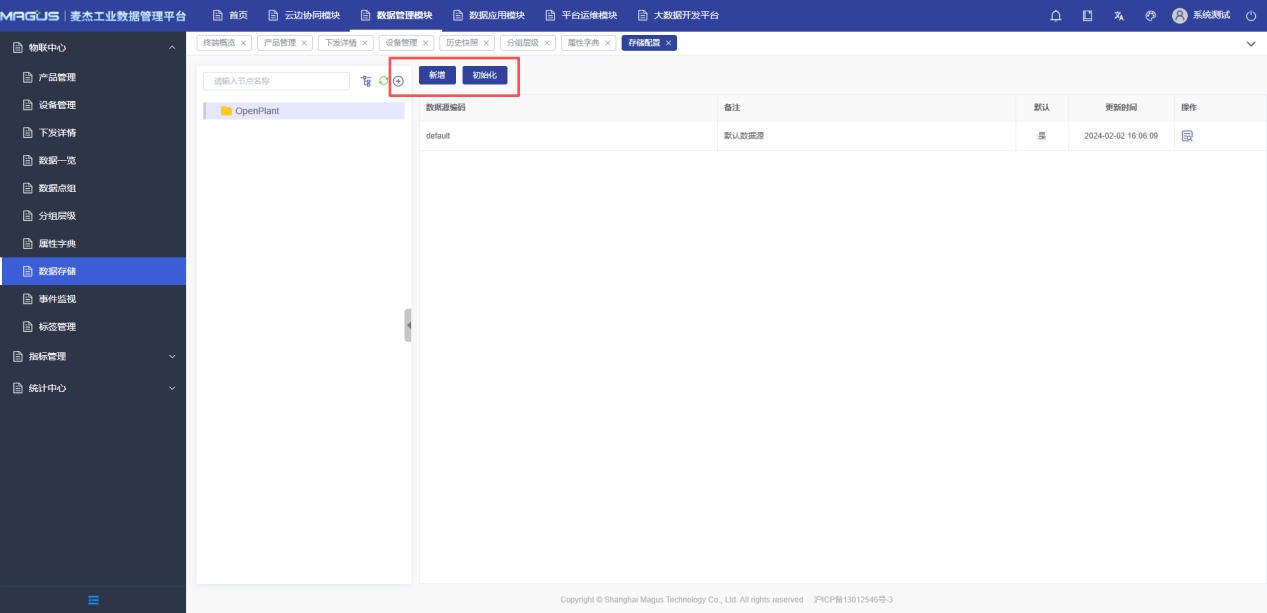

步骤1：点击【+】图标，创建数据存储位置信息；

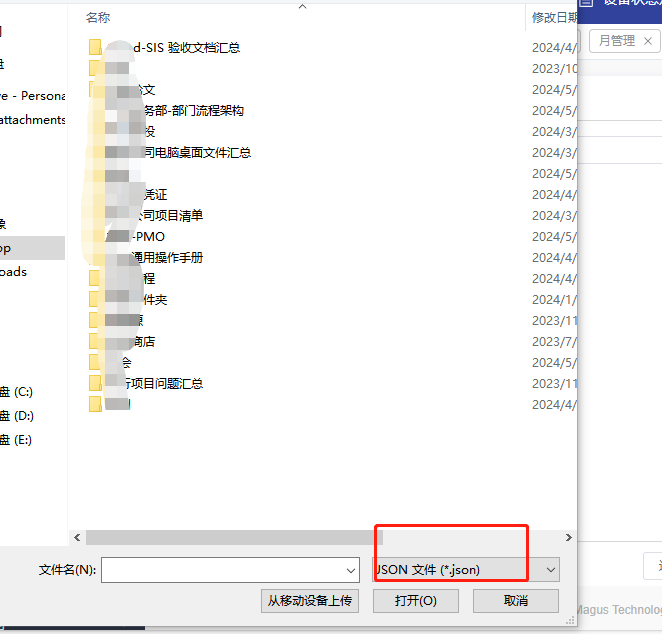

步骤2：选择类型名称、配置文件，其中配置文件，格式为json 格式。

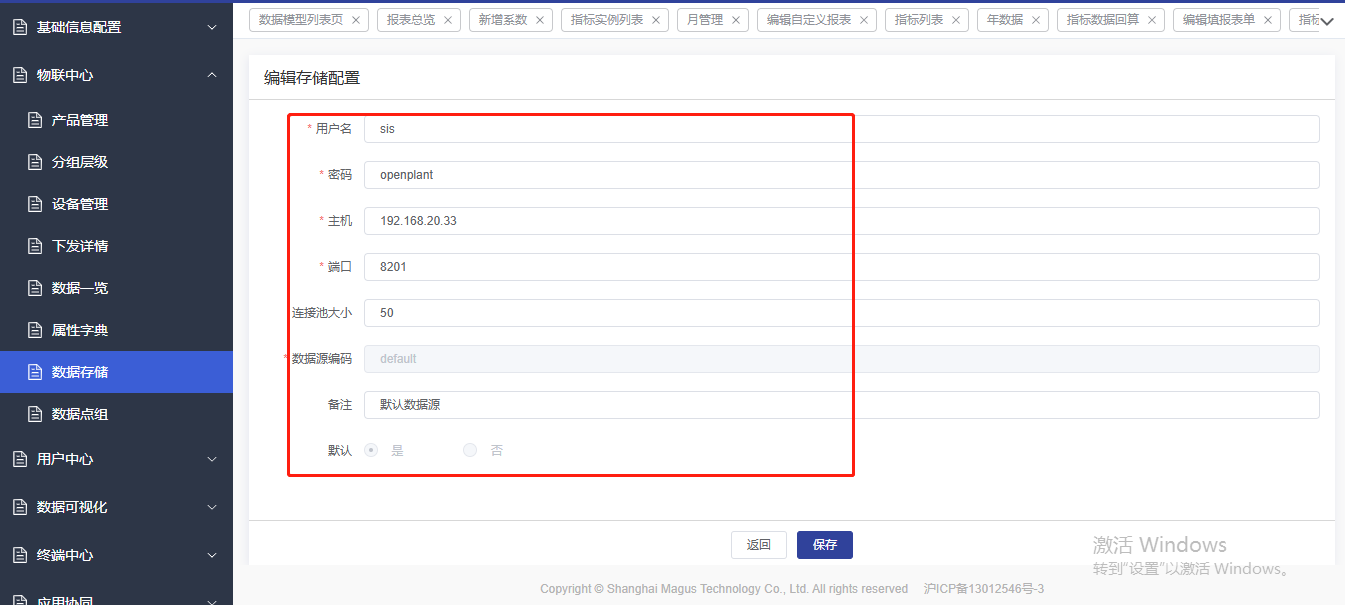

步骤3：点击【编辑】对数据存储的服务器地址和端口信息维护；

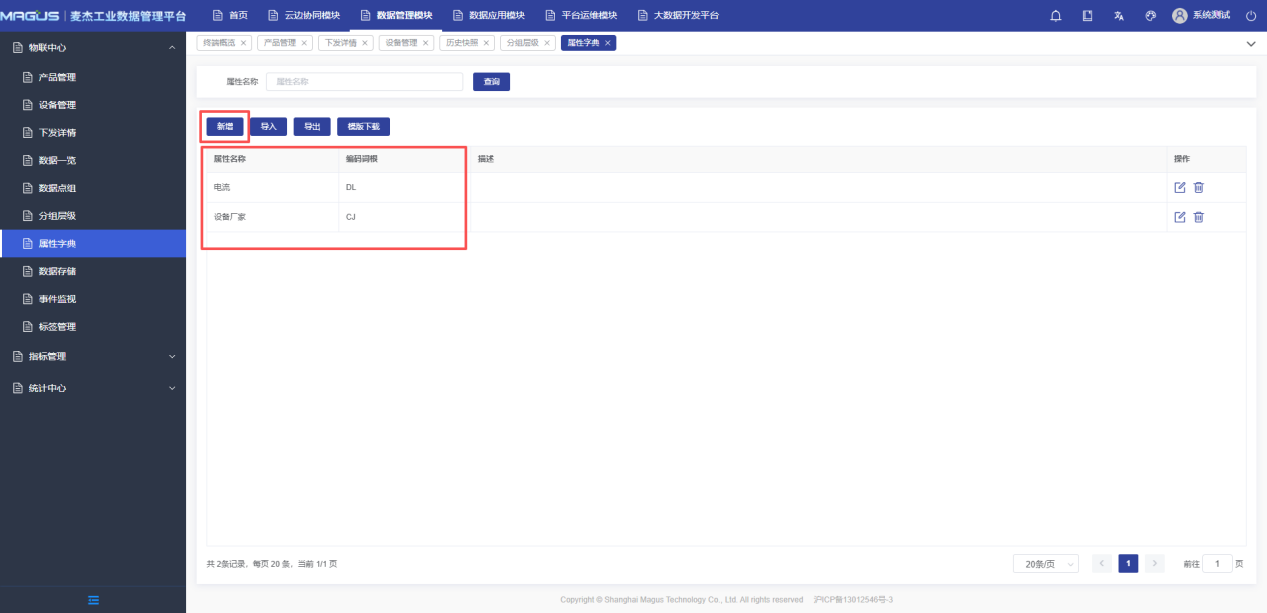

1.10 属性字典

属性字典模块与产品/设备的动态属性相关联，便于对关键属性字段进行统一的编码管理。对于相对标准化的编码，可以在数据呈现中减少配置，直接引用即可。（例如涉及属性名称为“当前功率”时，会自动推荐编码为“CurrentPower”。

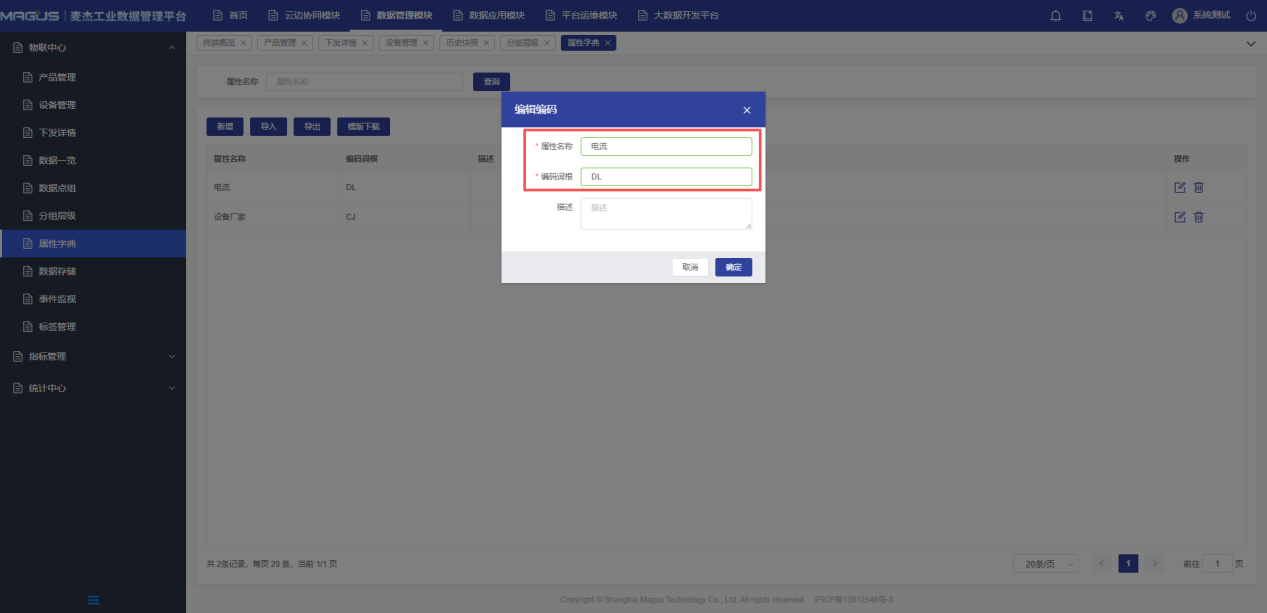

步骤1：创建属性字典，点击【新增】；

步骤2：创建属性名称、编码词根等信息，点击【确定】，属性信息关联产品管理、分组层级等功能，为基础功能，作为属性字典维护使用。

1.11 事件监视

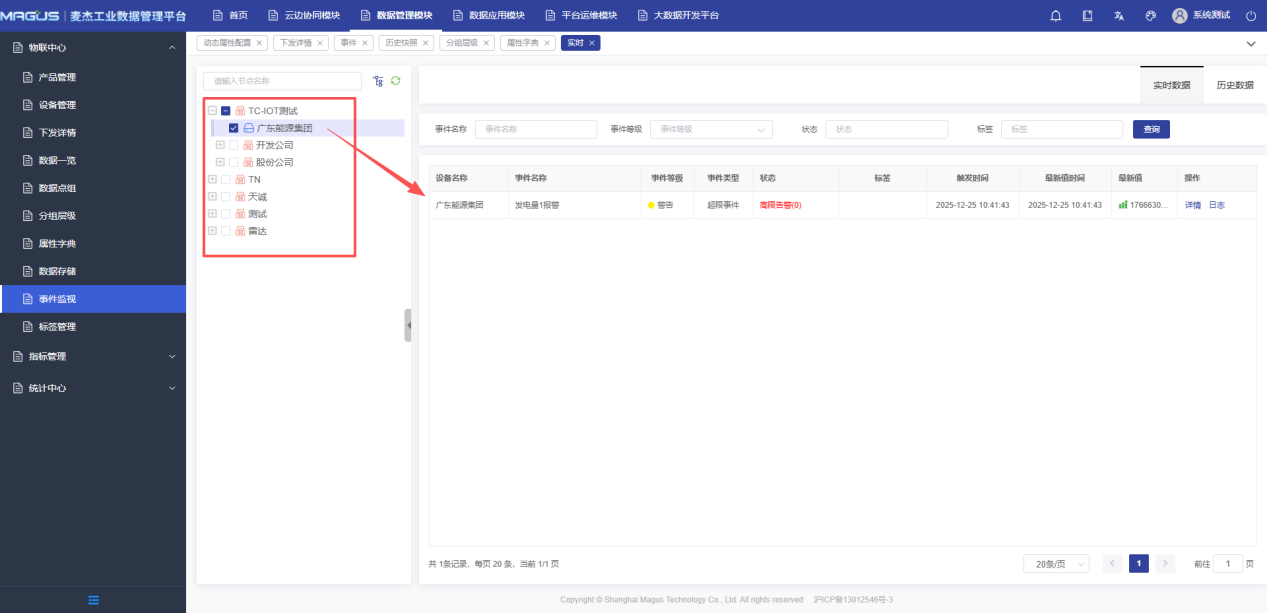

事件监视与产品及设备管理中的事件配置相关，在产品管理中如果配置了事件监控，可以直接在事件监视功能中查看所有配置的事件告警信息，如下图：

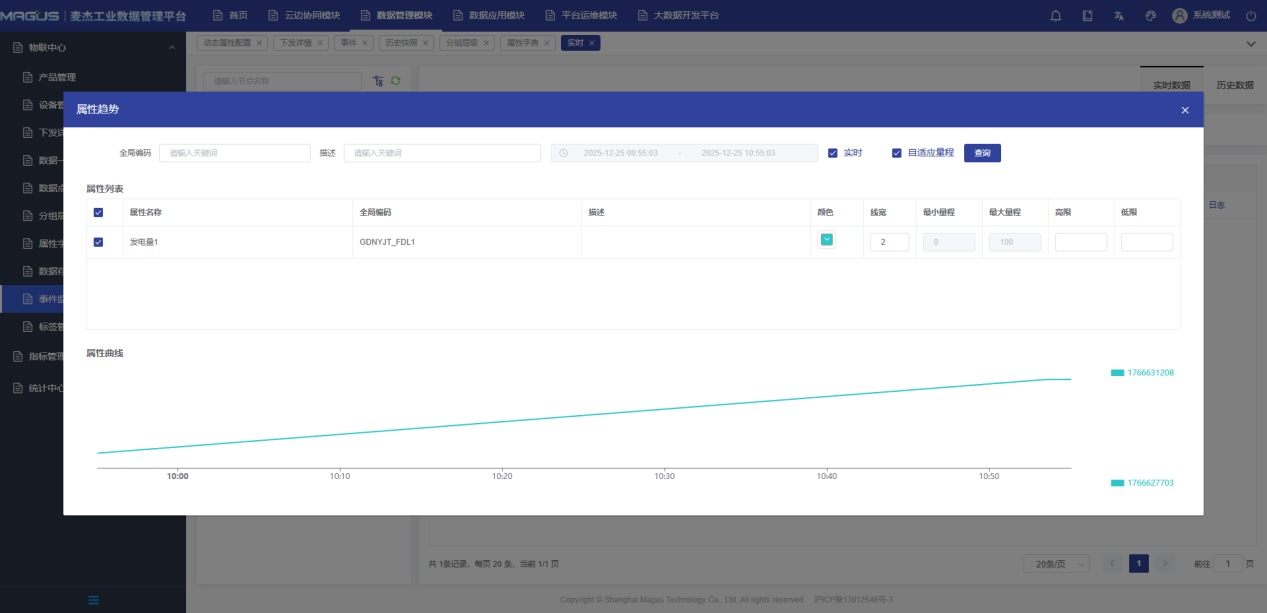

点击最新值的趋势图标查看数据变化趋势，如下图：

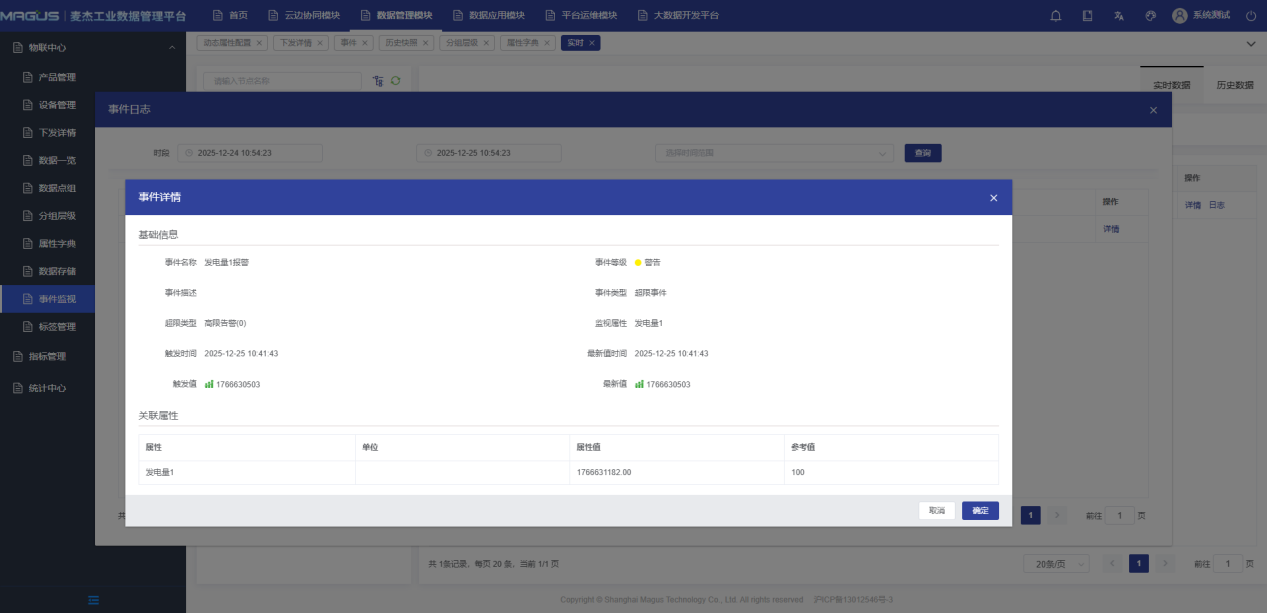

点击操作中的“详情”、“日志”查看告警信息，如下图：

1.12 标签管理

标签管理中目前分为4种类型，包括：事件、动态属性、计算、静态属性，分别与产品管理中事件配置、动态属性配置、计算配置、静态属性配置关联，在标签管理中定义好各类型标签后，在产品管理中可直接使用。
点击【标签管理】菜单，页面转到标签管理功能页面，如下图：

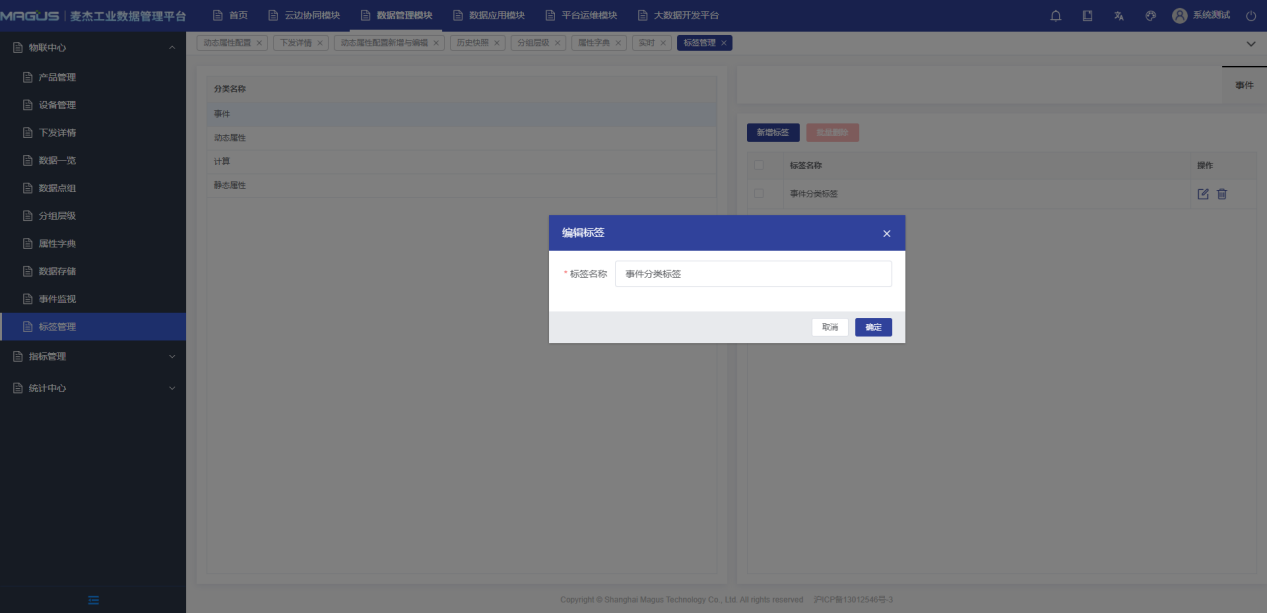

分别点击各种分类名称，右侧显示相应标签内容，在右侧点击“新增标签”可添加标签信息，如下图：
